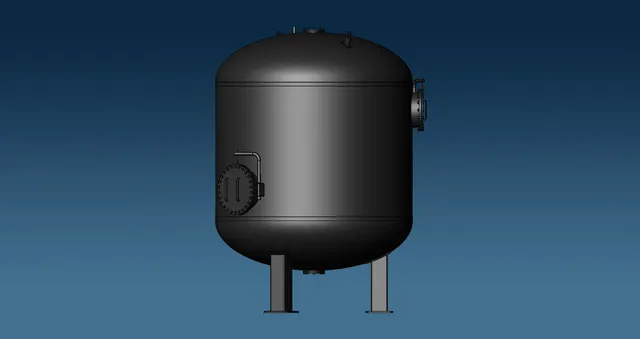

ФОВ-3,0-0,6 — Image 2 of 5

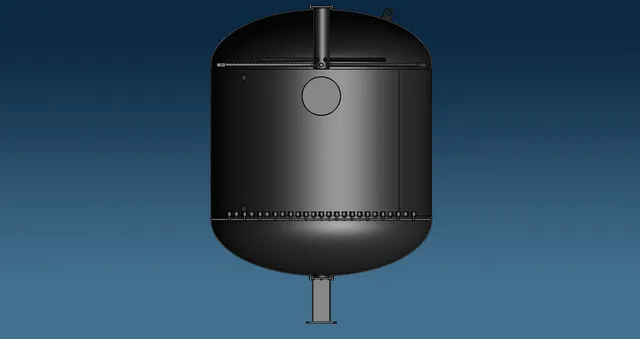

ФОВ-3,0-0,6 — Image 3 of 5

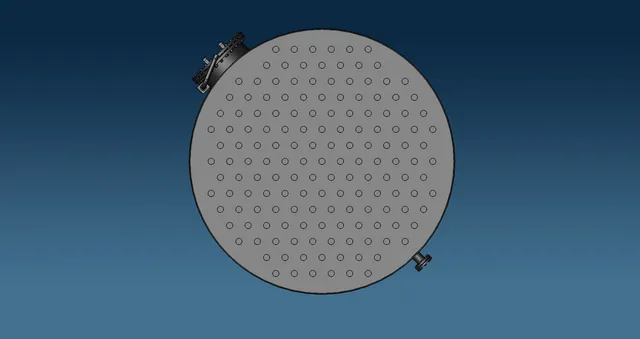

ФОВ-3,0-0,6 — Image 4 of 5

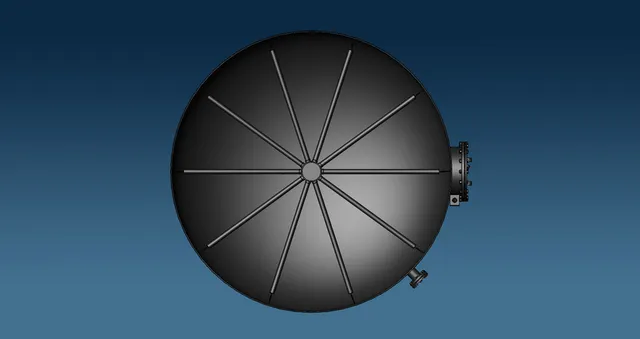

ФОВ-3,0-0,6 — Image 5 of 5
3D model · GrabCAD

ФОВ-3,0-0,6

Model details

Platform
GrabCAD
Price
Free
License
see the platform page
The author sets the terms — check them on the model page before printing for sale.
Formats
STEP
  • 2 Likes
  • 20 Downloads
  • 0 Comments

Author:Vigen Avetisyan

Published

Download on GrabCAD

Description

1. Ёмкость 4 группы по ГОСТ 34347-2017 2. Материал ёмкости Ст3 3. Материал распределительных устройств AISI304, фильтрующих элементов (колпачок фильтрующий ) AISI321 4. Давление рабочее 0,6Мпа 5. Давление пробное гидравлическое 0,9 Мпа 6. Температура рабочая до +40°С 7. Объём ёмкости 22м³ 8. Место установки в помещении 9. Климатическое исполнение УХЛ4 10. Аппарат комплектуется транспортными заглушками на штуцерах подключения внешних сетей 11. Внутренняя АКЗ MASSCOPOXY 1264 12. Наружняя АКЗ 1-й слой грунт-люкс, 2-й слой грунт-эмаль люкс.
