开放式电机，科普小玩具

Model details

Platform
MakerWorld
Price
Free
License
PRIVATE-USE
Personal use only: print for yourself, no selling or sharing.
Formats
STL
  • 47 Likes
  • 54 Downloads
  • 30 Makes
  • 96 Collected
  • 1 Boosts
  • 3 Comments
  • 0 Views

Author:kai world

Published

Download on MakerWorld

Description

敞开式的电机，可以直观的给小朋友讲解工作原理以及结构。

需要准备一个玩具车的电机,没有的话可以搜F130玩具车电机，2根电源线，2个M3X16的螺丝，2个M3螺母，电池。

将电机完全拆开

壳体的磁铁，铜环以及后盖的铜环，碳刷座都拆下来。

铜环以及碳刷安装到各自的位置上。

使用2颗M3X16螺丝固定，不需要拧太紧，保证转子能正常旋转即可。

磁铁卡入这个爪子里

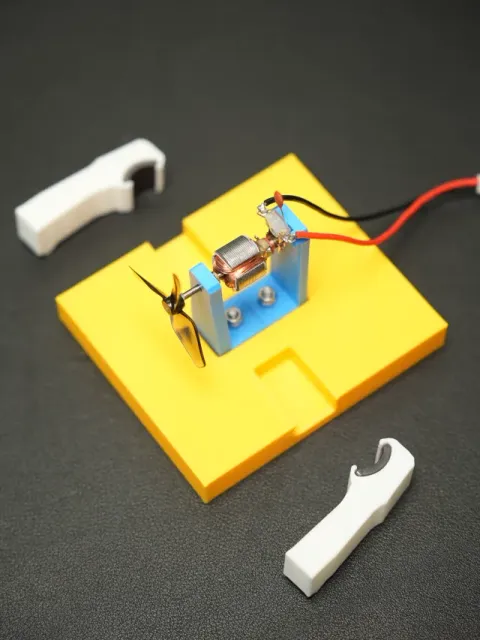

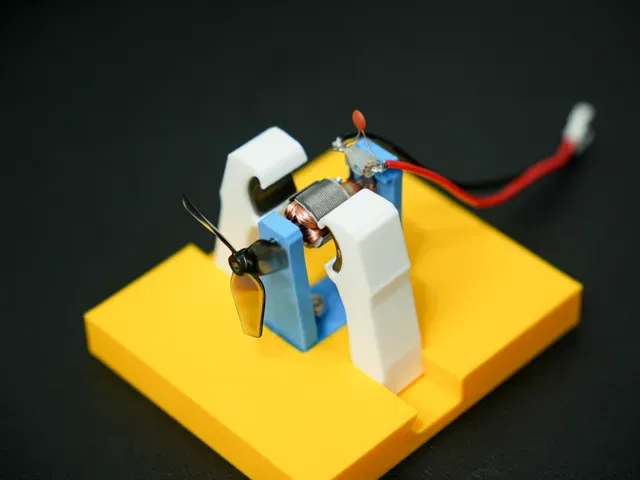

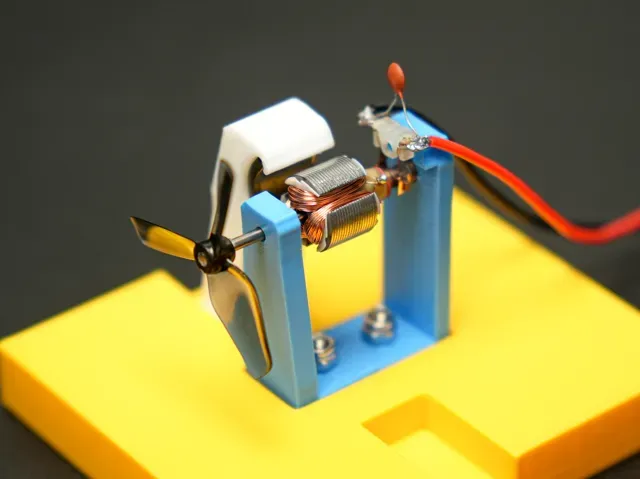

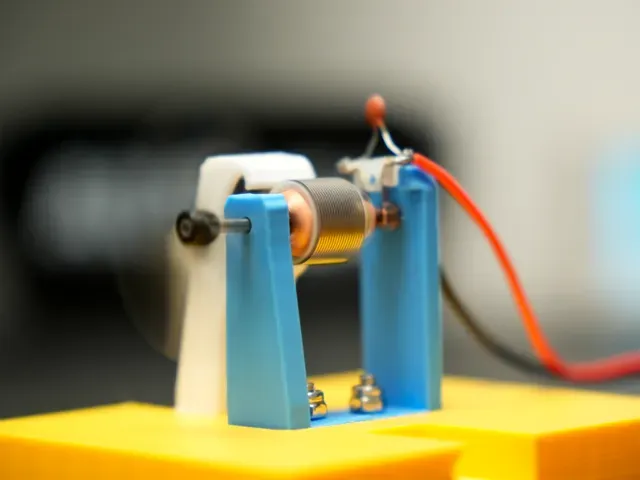

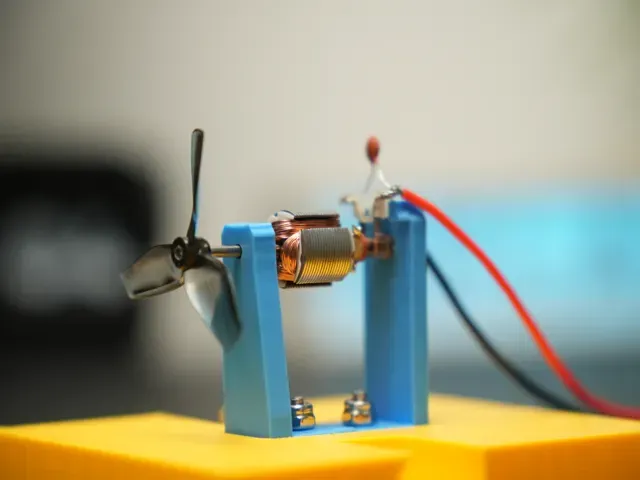

组装完成，通电即可旋转，需要注意的是如果没有风扇的介入，转子会有发热的情况，小心烫伤。

为我助力 有实力的老铁助力一下吧

Guides and print profiles

Print profiles and steps

0.2mm 层高, 2 层墙, 15% 填充 底座有悬空需加普通支撑，其他零件默认打印参数无需支撑。pla打印即可。

Tags

电磁感应电动机电机科教玩具益智小玩具
