Canyon Neuron Fahrradbox V1

Nach der bisher erfolglosen Suche nach einer Lösung, mein langes schweres Abus-Fahrradschloss zu verstauen, habe ich selbst eine Box entworfen.

Diese Box ist meine erste Version, der Prototyp. Die Version erfüllt ihren Zweck und hat sich bei ersten Testfahrten schon beweisen können. Es gibt aber auch schon Pläne für eine zweite Version.

Speziell für das Canyon Neuron ON AL 9 mit Rahmengröße M entworfen, sollte die Box mit hoher Wahrscheinlichkeit auch beim AL 7 und AL 8 passen, vielleicht sogar bei anderen Marken.

In dem Druckprofil befindet sich eine Druckvorlage zum Testen der Abmessungen, damit nicht die komplette Box gedruckt werden muss.

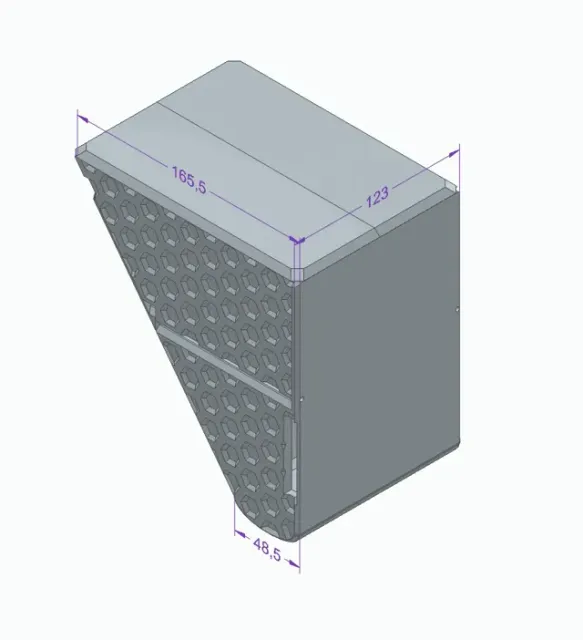

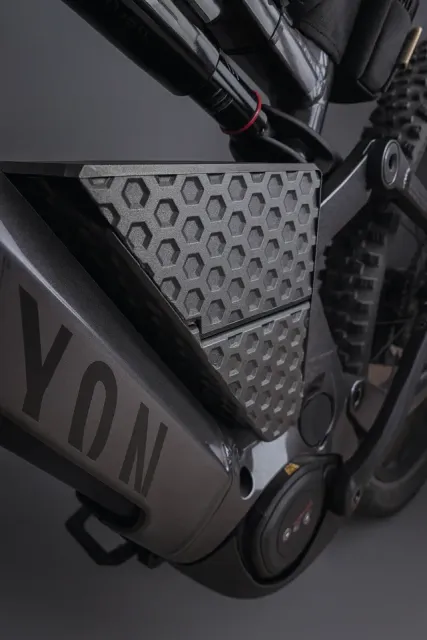

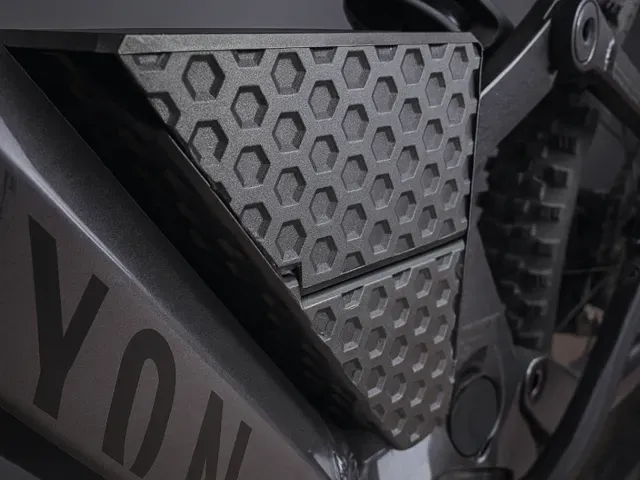

Die Box ist in 2 Designs verfügbar (siehe Fotos).

Druckzeiten der Designs:

Design 1: rund 16h

Design 2: rund 13h

Hier geht es zur passenden Trinkflasche für die Box im Design 1:

https://makerworld.com/de/models/1773474-flaschenhalter#profileId-1888386

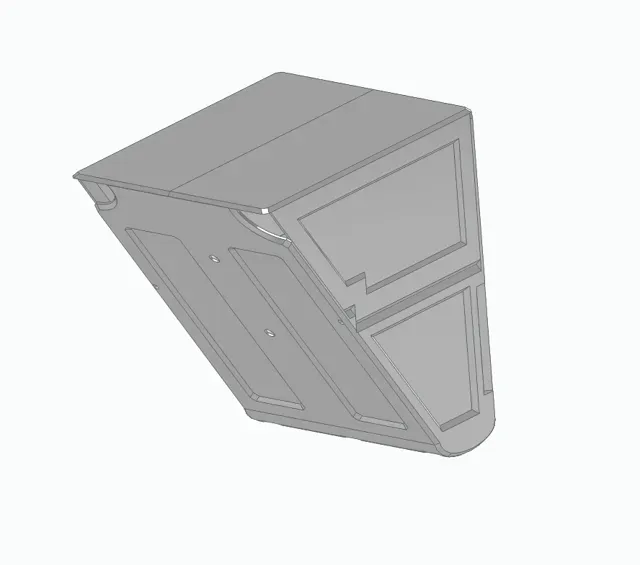

Zur Befestigung der Box werden die für die Trinkflasche vorgesehenen Bohrungen verwendet. Eventuell werden hier längere Schrauben benötigt.

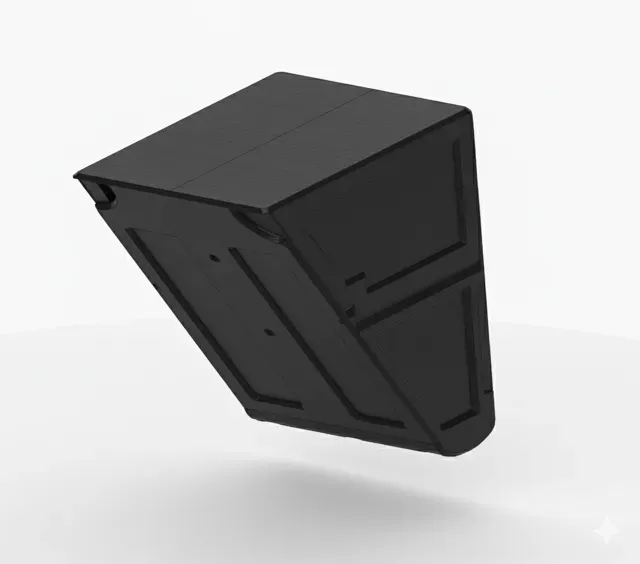

In meinem Fall ist die Rückseite der Box aktuell zusätzlich mit einem Kabelbinder am Rahmen befestigt. Der breitere Schlitz an der Rückseite der Box bietet aber auch Platz für eine Art Riemen zur zusätzlichen Befestigung. Die Befestigung durch die 2 Schrauben ist aber in den meisten Fällen auch ausreichend.

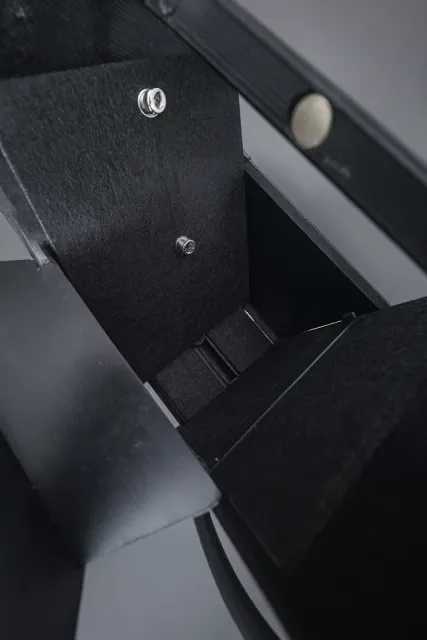

Ich habe die Box innen mit selbstklebendem Filz verkleidet, um Geräusche durch Vibrationen zu vermeiden.

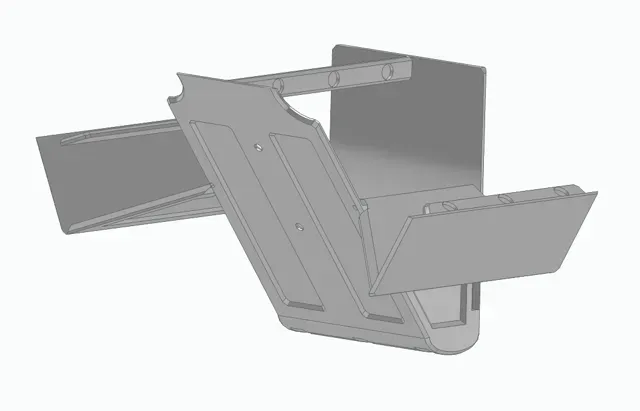

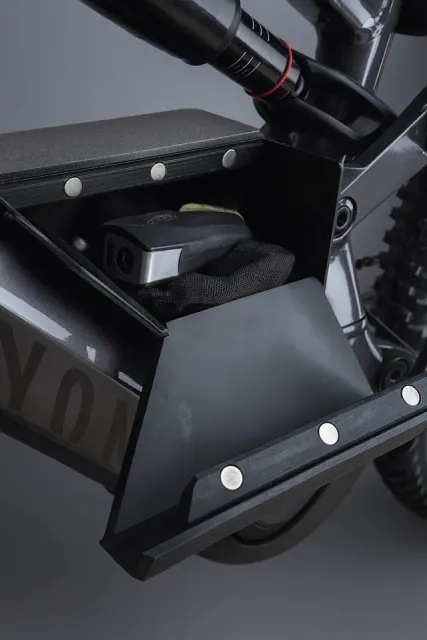

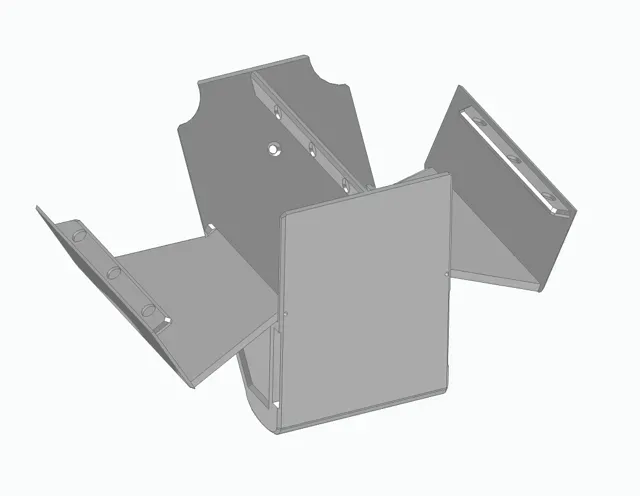

Die Box hat 2 Flügeltüren, wodurch man sie beidseitig öffnen kann. In Summe ist Platz für 12 Magnete in der Größe 10x2mm, 6 pro Seite. Es werden mindestens 4 Magnete benötigt. Bei Nutzung aller 12 Magnete erzeugt man eine hohe Schließkraft. Falls nicht so viel Schließkraft benötigt wird reichen auch entsprechend weniger Magnete.

Gedruckt habe ich es mit schwarzem ABS, dass ich anschließend lackiert habe.
