Nachttisch / Nachtschrank / Schrank - Stapelbar
Model details
- Platform
MakerWorld
- Price
- Free
- License
- CC-BY-NC-SA
- Non-commercial use only, with credit; share remixes under the same license.
- Formats
- STL
- 3 975 Likes
- 861 Downloads
- 206 Makes
- 12 323 Collected
- 76 Boosts
- 57 Comments
- 0 Views
Description
Bauanleitung ganz unten!
Boost Me If you want to support me or the project feel free to leave a boost! Thank you! :)
Updates:
- .stl Files für große Drucker (H2D, etc.) hinzugefügt. Die Bodenplatten/Floors können damit als zusammenhängendes Teil gedruckt werden, wenn das Druckbett groß genug ist. Hier ein neues Modell mit den ergänzenden Teilen für große Drucker: https://makerworld.com/de/models/3151124-floor-plates-for-nightstand-1-part-for-big-printer#profileId-3559499 (je Ebene spart man dann 9x M3 Mutter + M3x10 Flach/Senkkopfschraube und überspringt Schritt 1) - Öffnungen für Kabelführung in den Bodenplatten nach hinten geöffnet um nachträgliche Änderungen zu erleichtern

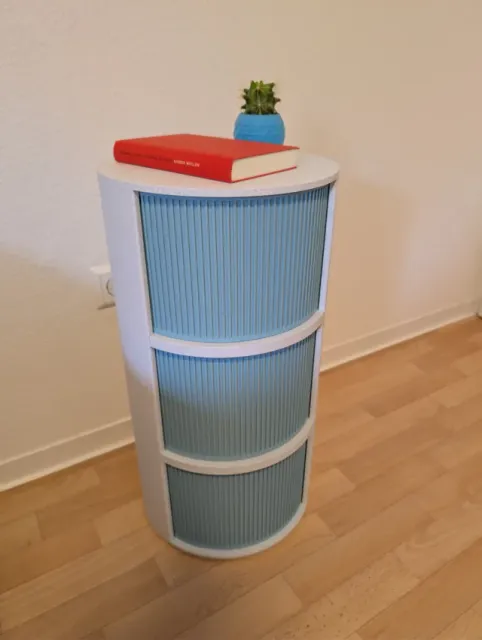

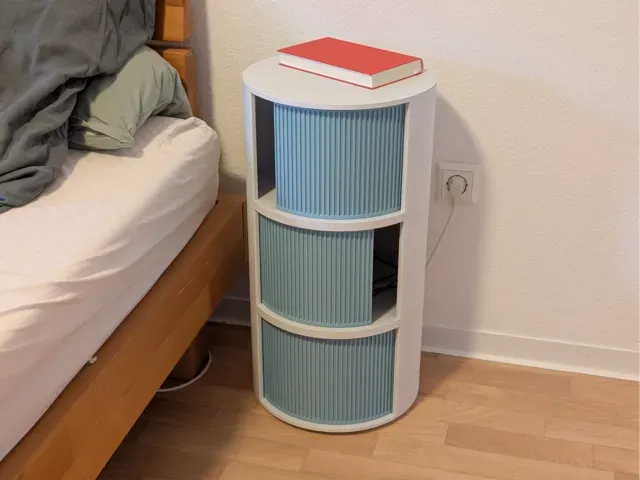

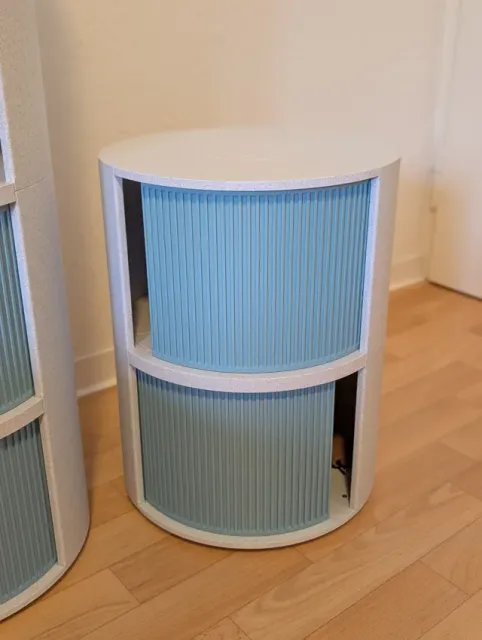

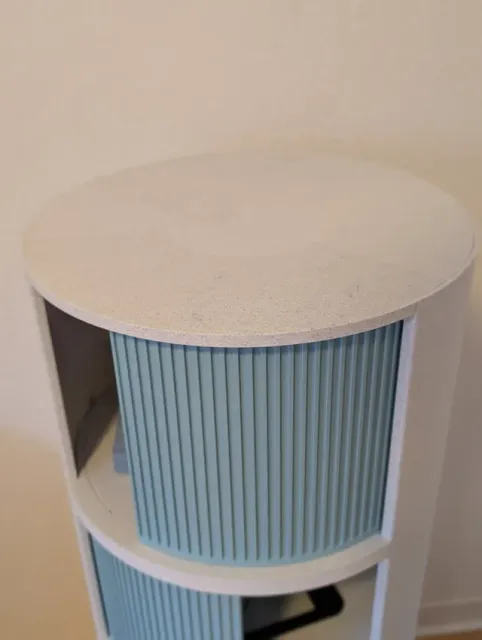

Ich habe diesen Nachttisch entworfen, den man bis auf ein paar Schrauben komplett selbst drucken kann.
Die Türen lassen sich in beide Richtungen aufschieben und laufen in einer Führung.
Die Teile sind so aufgeteilt, dass es sich auf einem 256x256x256 Druckbett drucken lässt. Zusammengebaut hat der Nachttisch außen einen Durchmesser von 318mm. Die Teile können mit Schrauben verbunden werden und der Schrank sich so zusammenbauen. Die Elemente sind stapelbar und man kann auch nur 2 Ebenen oder eben mehr aufbauen.

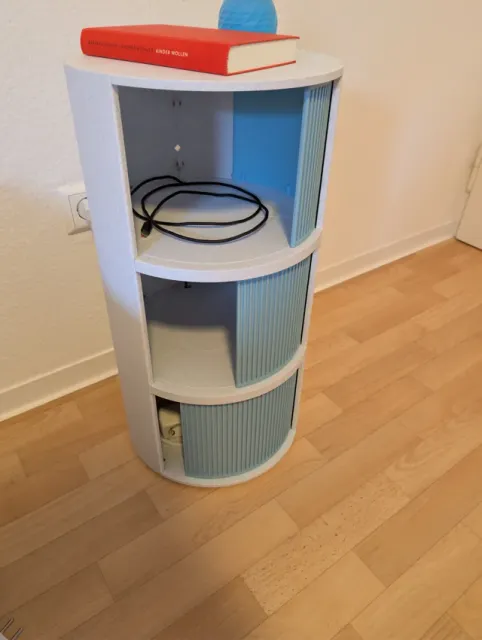

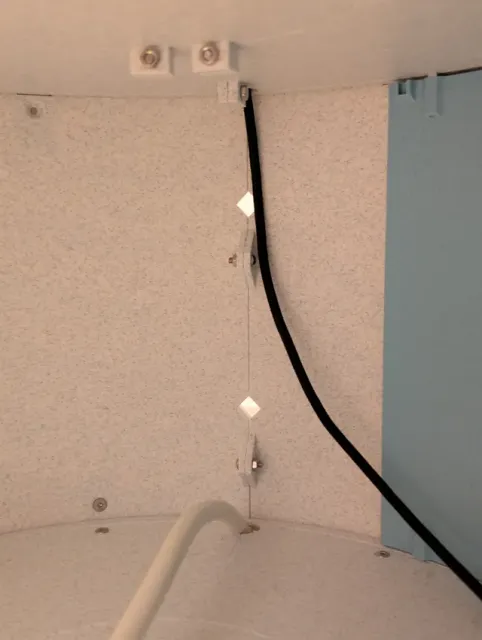

Im Inneren und auf der Rückseite befinden sich Öffnungen um Kabel führen zu können, oder um Halterungen dran zu basteln(noch nicht entworfen).
In der Hochgeladenen Version habe ich schon Änderungen zu meiner Aufgebauten Version getätigt: Die Kabelkanäle sind größer geworden damit man mehrere Kabel besser durchführen kann.
Der gesamte Nachttisch mit 3 Ebenen verbraucht ca. 2,5kg Material
Benötigte Schrauben / Muttern und Anzahl:
- M3x4 mm Senkkopf ISO 10642 (M3x5mm funktioniert vielleicht besser aber nicht ausprobiert) - 36x - M3x8 mm Senkkopf - 6x - M3x10 mm Senkkopf - 12x - M3x16 mm Senkkopf - 6x - Linsenschrauben/Flachkopf M3, mindestens 10mm Gewinde (Senkkopf geht wahrscheinlich auch) - 42x - Vierkantmutter M3 flach (!!) DIN 562 - 54x - Sechskantmutter M3 - 48x Bitte beachten:
- je nachdem mit welchem Material ihr diesen Schrank druckt sollte er nicht zu starker Sonnenstrahlung ausgesetzt sein, damit sich nichts verformt. - dies ist die erste Version des Modells. Der Aufbau hat bei mir recht gut funktioniert aber je nach Druckqualität und Toleranzen muss man mit den Schrauben manchmal etwas improvisieren. Ich hatte aber keine Probleme, den Schrank funktionsfähig aufzubauen. - Ich habe im Modell an mehreren Stellen Brim Ears zur verbesserten Druckbetthaftung hinzugefügt. Diese sind nicht zwingend notwendig, und können entfernt werden wenn ihr eurem Drucker/Filament vertraut
Falls jemand Vorschläge für Verbesserungen habt könnt ihr mir gerne schreiben. Folgende Ideen sind bereits für Zukünftige Modelle vorgemerkt:
- Induktives Laden: Ausschnitt/Halterung in der obersten Ebene um einen Adapter für induktives Laden zu installieren - Version für große Drucke: die Ebenen könnten auf großen Druckern theoretisch als ein Teil gedruckt werden. Das entsprechende Modell dazu muss noch hinzugefügt werden. (erledigt) - Unterschiedliche Oberflächen-Designs der Tür oder des Korpus - Ausführliche Aufbauanleitung (erledigt)
Bei Fragen oder Verbesserungsvorschlägen schreibt mir gerne!
Anleitung:
(erste Version, ich versuche irgendwann nochmal eine schönere Anleitung zu machen aber diese sollte erstmal ausreichen)
- Alle Boden -teile miteinander Verbinden (jeweils left, right, front und center (für Bottom jeweils nur p1)) – mittels M3x10(+) Flachkopf/Linsenkopfschrauben und M3 Sechskantmutter.
- Alle Konnektoren an den Bodenflächen anbringen: - Bottom Floor : Floor_Bottom_left_p2, Floor_Bottom_right_p2 und Floor_Bottom_front_p2 platzieren. Dann 6x Connection_Bottom in die entsprechenden Aussparungen setzen, von unten M3 Sechskantmutter in Connection_Bottom platzieren und von oben mit M3x16 Senkkopfschraube fixieren. Falls gewünscht können Filzgleiter (d=25mm) in die 4 Aussparungen am Boden geklebt werden.

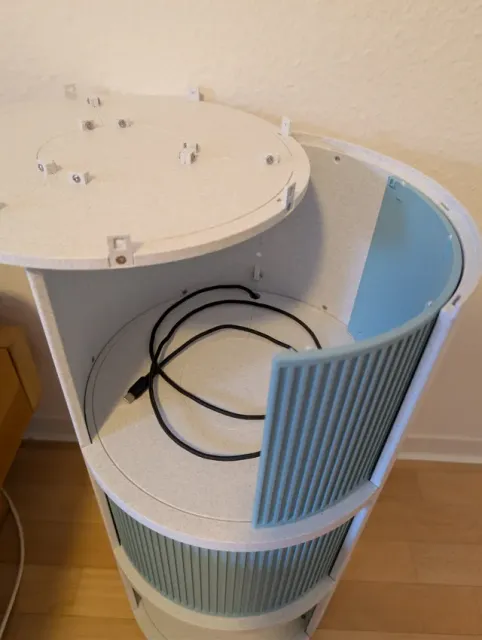

- Top floor : M3 Vierkantmutter (flach) in die 6 Aussparungen einsetzen. Dann 6x Connection_Top_Wall mit M3x8 Senkkopfschraube von der Seite verbinden.
- Floor 1/ jede andere Ebene : gleiches Vorgehen wie beim Top floor, allerdings mit dem Part Connection_Wall an den Seiten. Orientierung beachten! Der Konnektor muss (wie im Bild) mit einer planen Unterseite orientiert sein. Sonst können die Wände nicht montiert werden.
- Wände : - M3 Vierkantmutter flach von außen in die Aussparungen der Konnektoren platzieren (ggf. mit einem kleinen Stück klebeband fixieren) und dann die Wände von oben aufsetzen (beachten, dass die richtige Wand (top/mid/bottom) gewählt ist). Dann von innen mit M3x4 festschrauben. (Sollte die Schraube nicht greifen kann man entweder vorsichtig durch die Wand Druck auf dies Mutter ausüben, oder etwas hinter die Mutter legen damit diese richtung Schraube gedrückt wird. Alternativ könnten M3x5 Schrauben verwendet werden, diese könnten sich vielleicht etwas durch die Wand nach außen drücken deswegen beim festziehen aufpassen!)
- Wenn beide Wände platziert sind (und falls benötigt Kabel durch die Aussparung gelegt wurden) können diese hinten mit M3 Sechskantmutter und M3x10+ Flachkopfschrauben verbunden werden.
- Türen vorbereiten: - 8x Slider_insert in die jeweiligen Aussparungen der Türen stecken
- Türen auf die jeweils untere Schiene einsetzen. Dabei Orientierung wie auf den Bildern beachten. - Zusammenbau : - Diese Elemente sollte man jetzt haben:
- Elemente von unten nach oben stapeln. Dabei darauf achten, dass die Slider der Türen jeweils in die Schiene greifen. - Sollten die Türen nicht vernünftig auf und zu gehen, müssen die Slider_inserts getauscht werden. Dann im Slicer die Inserts skalieren um sie länger/kürzer zu machen und erneut versuchen. - Falls benötigt kann man noch die Elemente untereinander fixieren (wie bei den Wänden aber an der Oberseite. (Ich habe das nicht gemacht, da alles so schon stabil genug war. Man muss nur beim tragen/verschieben aufpassen, dass nicht alles fest zusammengebaut ist.
Fertig! Bei Problemen gerne melden, ich versuche schnell zu helfen!
Guides and print profiles
Print profiles and steps
0.2mm layer, 2 walls, different infills for walls/floors - 0,2mm layer - 2 walls - Wall-parts: 8% infill, elephant foot compensation: 0,15 - Floor-parts: 10%, elephant foot compensation: 0,25 - Support for Connectors where needed - brim ears on most parts
0.6mm nozzle, 0.24mm layer, 4 walls, 20% infill You probably won't need more than 20% infill.
