Solar Node Internal Mount for Altınkaya EC-1015

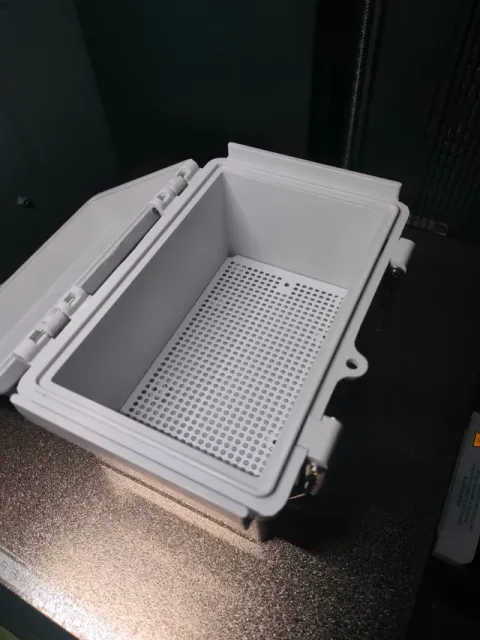

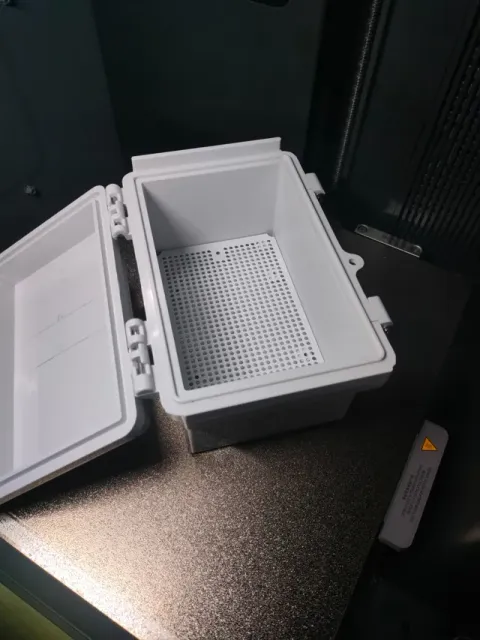

[EN] This is an original, custom-designed internal mounting plate specifically engineered for the Altınkaya EC-1015 (EC1015 series) enclosure. I designed this project from scratch to provide a modular and secure way to organize electronics inside the IP67 case.

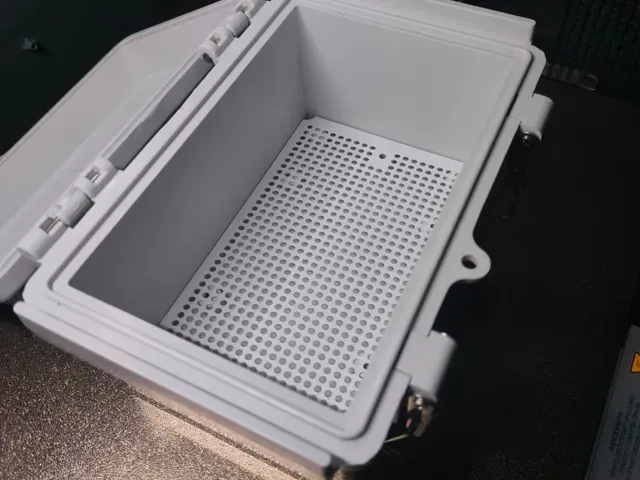

- Design Features: The grid consists of precision holes designed for 2.5mm cable ties (zip-ties) , allowing for easy and flexible component mounting without screws. - Fixing: The main mounting holes are 3mm in diameter , perfectly aligned with the internal screw bosses of the Altınkaya enclosure. - Official Product Link: Altınkaya EC-1015 IP67 Enclosure [TR] Bu çalışma, Altınkaya EC-1015 (EC1015 serisi) kutular için tamamen kendi tasarımım olan dahili bir montaj plakasıdır. IP67 kutunun içindeki elektronik bileşenleri düzenli ve güvenli bir şekilde sabitlemek için sıfırdan tasarlanmıştır.

- Tasarım Özellikleri: Plaka üzerindeki delikler 2.5mm'lik kablo bağları (plastik kelepçe) ile kullanılmak üzere optimize edilmiştir; bu sayede komponentleri vida kullanmadan modüler bir şekilde sabitleyebilirsiniz. - Sabitleme: Plakayı kutuya sabitlemek için kullanılan ana montaj delikleri, Altınkaya kutu içi yuvalarına tam uyum sağlaması için 3mm çapında tasarlanmıştır. - Resmi Ürün Linki: Altınkaya EC-1015 IP67 Plastik Kutu Baskı Ayarlarım / My Print Settings

- Filament: Porima PETG - Infill (Doluluk): %80 (Grid or Gyroid) - Wall Loops (Duvar Sayısı): 4 - Supports (Destek): Hayır / No - Layer Height (Katman Yüksekliği): 0.20mm or 0.24mm [TR] Kablo bağları sıkıldığında plakanın esnememesi ve komponentlerin yükünü güvenle taşıması için %80 doluluk ve 4 duvar ayarlarını tercih ettim. Bu ayarlar plakanın oldukça rijit ve dayanıklı olmasını sağlıyor.

[EN] I used 80% infill and 4 wall loops to ensure the plate remains rigid when cable ties are tightened and can securely support the weight of the components. These settings provide maximum structural integrity.

Credits

This is an original project designed by me for the Altınkaya EC1150 enclosure system.
