max7219 스크롤바(with esp32-c3)

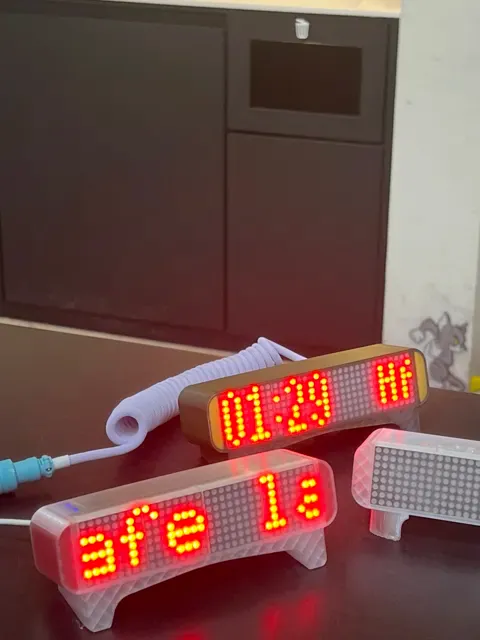

max7219 led 와 esp32-c3 모듈을 이용한 스크롤 안내bar 입니다. 사용자의 따라 다른 용도로도 사용이 가능합니다.

모듈과 led 연결방법은 아래 링크에 자세히 설명되어 있습니다.

https://github.com/mfactory-osaka/ESPTimeCast?tab=readme-ov-file#-wiring-your-esptimecast

저는 케이스 모델을 제공합니다. 맥스7219의 케이스 출력물이 많지만 눈에 띄는 디자인이 없어 직접 만들게 되었습니다.

esp32-c3 모델을 사용하면 다른 제품들처럼 충전 케이블을 안에 넣지 않고 연결이 가능합니다.

전면부는 투명 petg 사용하여 선명도를 높혔습니다. 3레이어(6mm) 는 투명으로 출력하고

나머지는 필라멘트 변경을 하셔도 됩니다. 단 접착을 위해 petg를 사용해야 합니다.

아니면 흰색 pla를 3레이어 출력하고 나머지 pla로 색깔을 변경하셔도 됩니다. 이 방법은

투명성에 조금에 단점은 있습니다.

제작과정 영상입니다.

max7219 led와 칩의 연결또한 핀을 구부려 사용함으로써  불필요한 몇몇 작업과정을 하지 않아도 됩니다.

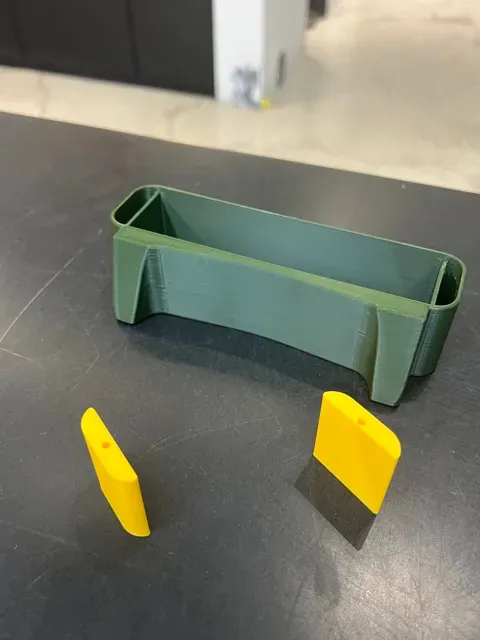

출력물중 c타입 입구 부분은 떼어내시고 c3을 글루건으로 고정하세요. 깨끗한 출력물이 나오도록 설계되어 있습니다.

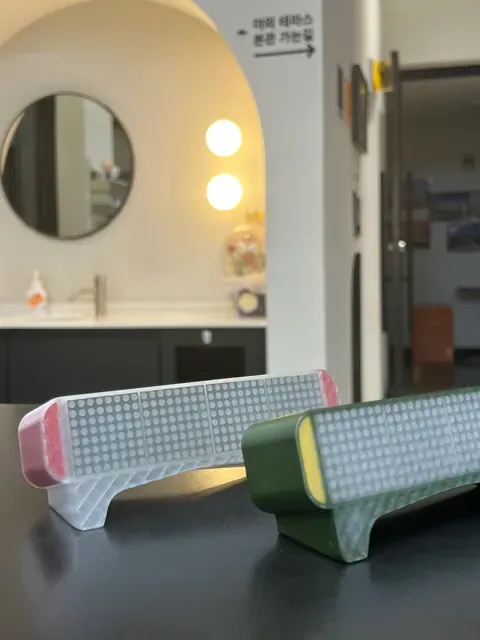

각도를 주어 led bar 시안성이 좋게 디자인 되었습니다.

궁금하거나 수정할 부분이 있으면 답글 부탁드립니다.
