Lötrauch Abstufung / Smoke Extractor

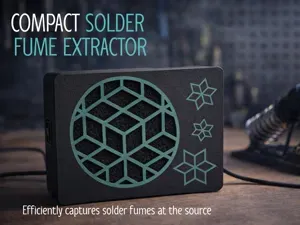

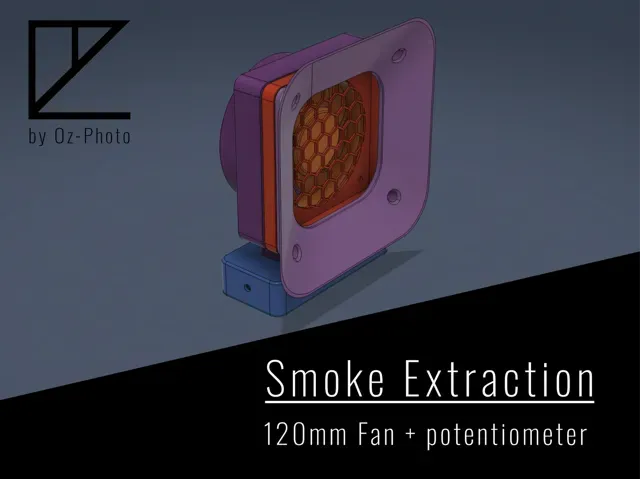

Diese kompakte Lötrauchabsaugung wurde speziell für den Einsatz am Elektronik-Arbeitsplatz entwickelt. Das Gehäuse besteht aus fünf passgenau 3D-gedruckten Teilen , die sich einfach montieren lassen und eine stabile, funktionale Einheit bilden.

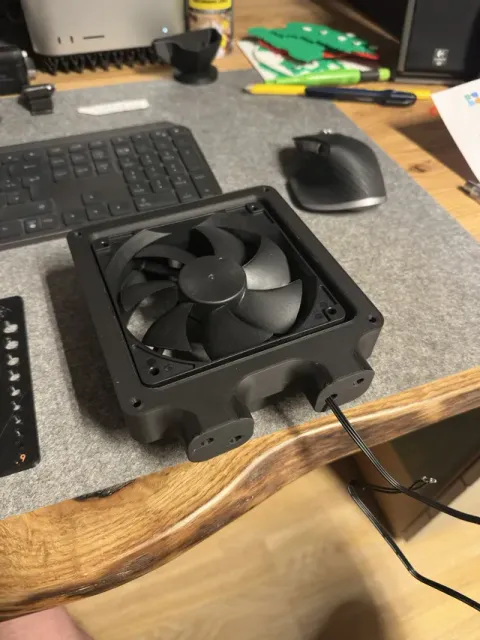

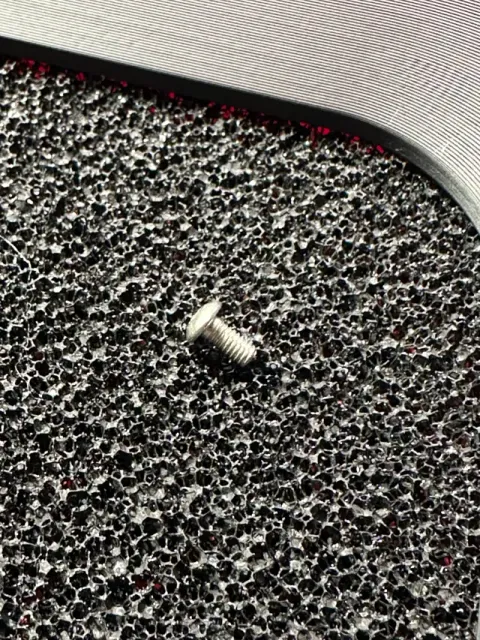

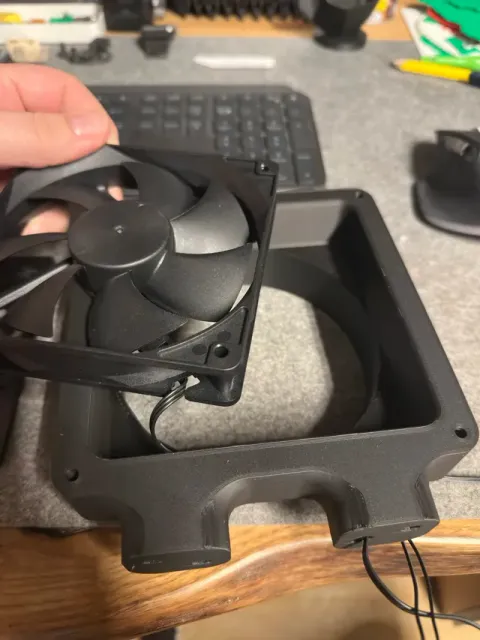

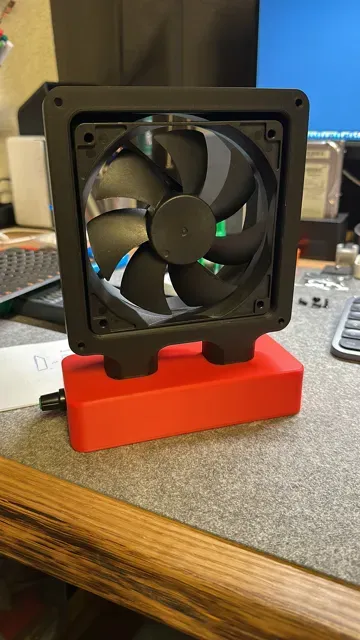

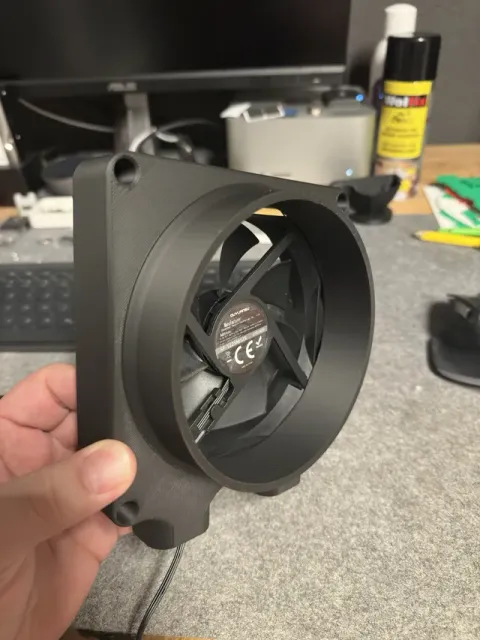

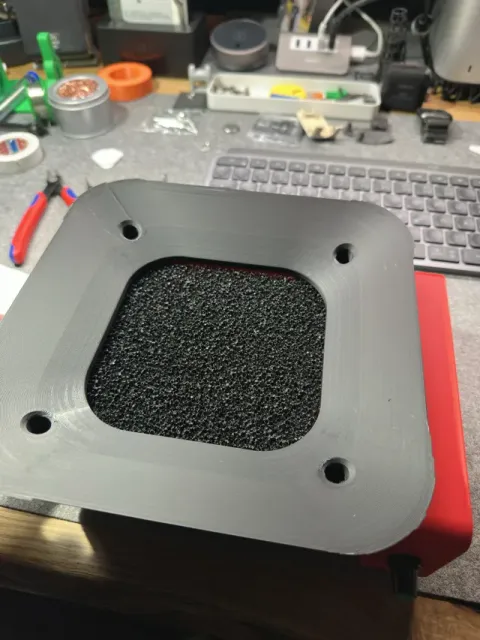

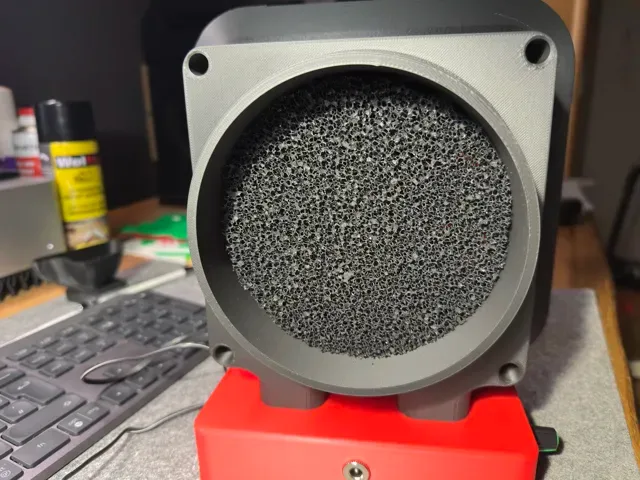

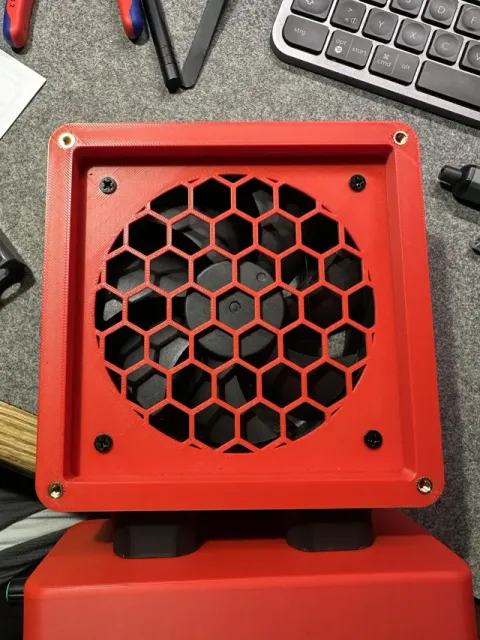

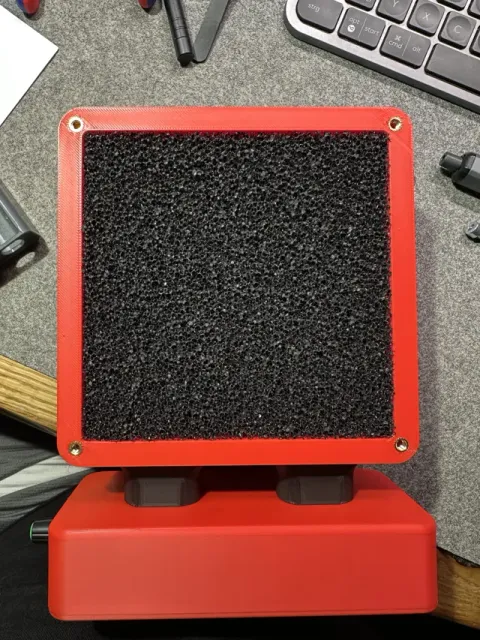

Im Inneren arbeitet ein 120 mm Lüfter , der die beim Löten entstehenden Rauch- und Dampfpartikel zuverlässig ansaugt. Vor dem Lüfter befindet sich eine Filterkammer für Aktivkohlefilterstoff , der einen großen Teil der gesundheitsschädlichen Dämpfe und Gerüche bindet. Die gefilterte Luft wird anschließend nach hinten aus dem Gerät ausgeblasen , sodass der Rauch effektiv vom Arbeitsplatz weggeleitet wird.

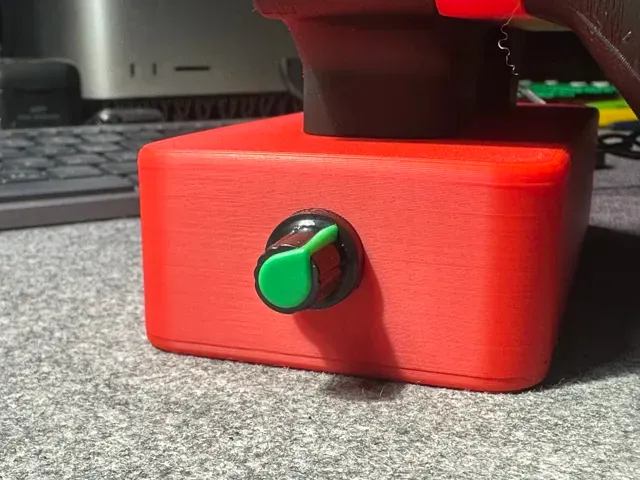

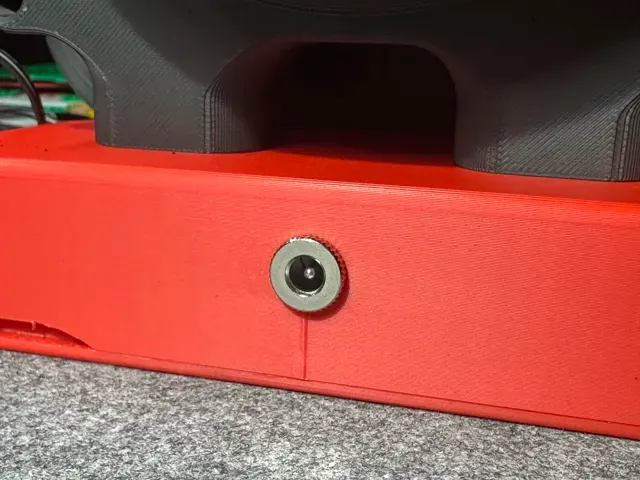

Ein integriertes Drehpotentiometer an der Vorderseite ermöglicht eine stufenlose Einstellung der Lüftergeschwindigkeit . Dadurch kann die Absaugleistung je nach Lötarbeit und gewünschtem Geräuschpegel individuell angepasst werden – von leise im Hintergrund bis zu maximaler Absaugleistung.

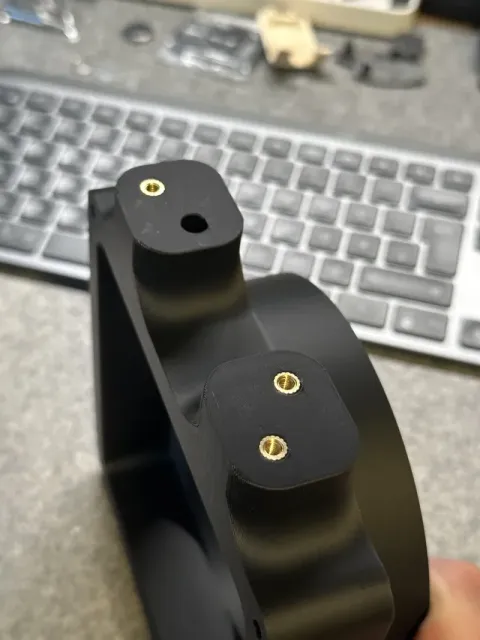

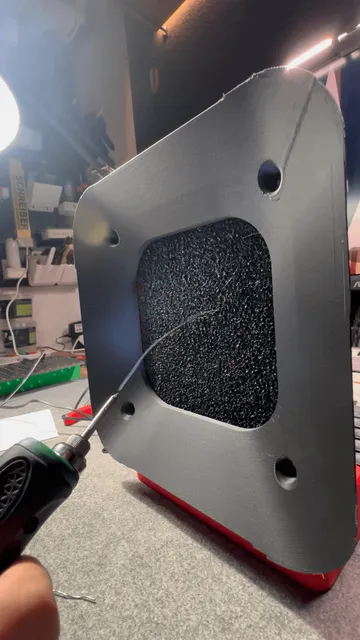

Die einzelnen Gehäuseteile werden verschraubt , wodurch eine stabile Konstruktion entsteht und das Gerät bei Bedarf leicht wieder zerlegt werden kann. Zur Montage werden M4 Gewindeeinsätze (Heat-Set Inserts) in die vorgesehenen Aufnahmen im Druckteil eingesetzt.

Benötigte Hardware:

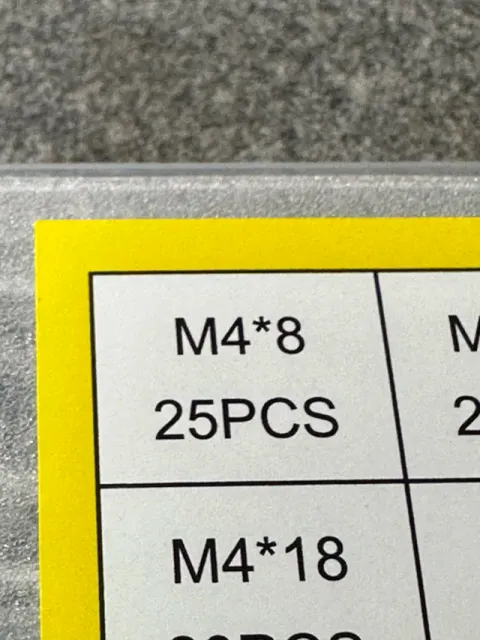

- 8× Schrauben M4 × 8 mm - 8× M4 Gewindeeinsätze (6 mm × 6 mm) - 2× Aktivkohlefilter 130 × 130 × 10 mm - 1× 120 mm Lüfter (Standard-PC-Lüfter) - 1x Drehpotentiometer Eigenschaften:

- Gehäuse aus 5 einfach zu druckenden 3D-Teilen - Ausgelegt für 120 mm Standard-PC-Lüfter - Stufenlose Lüftersteuerung über Drehpotentiometer - Filterfach für zwei Aktivkohlefilter - Luftauslass nach hinten für effektive Rauchableitung - Kompakte Bauform – ideal für Werkbank, Maker-Space oder Elektroniklabor - Verschraubte Konstruktion für stabile Montage und einfache Wartung Diese DIY-Lötrauchabsaugung ist eine praktische und kostengünstige Lösung , um die Belastung durch Lötdämpfe beim Arbeiten deutlich zu reduzieren und für eine angenehmere und gesündere Arbeitsumgebung zu sorgen.
