3D Fliesen Nivelliersystem – 2mm Fugenabstand

Model details

Platform
MakerWorld
Price
Free
License
PRIVATE-USE
Personal use only: print for yourself, no selling or sharing.
Formats
3MFSTL
  • 383 Likes
  • 401 Downloads
  • 306 Makes
  • 1 273 Collected
  • 7 Boosts
  • 24 Comments
  • 0 Views

Author:Romi 1202

Published

Download on MakerWorld

Description

3D gedrucktes Fliesen Nivelliersystem

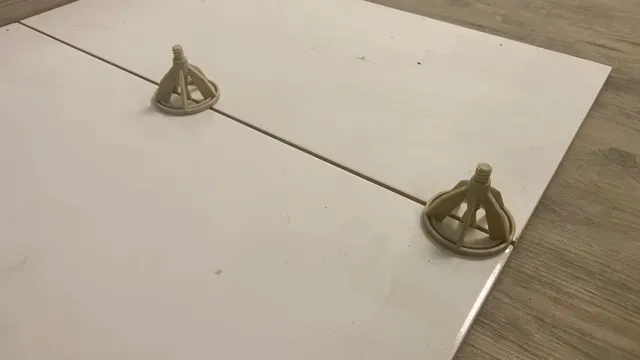

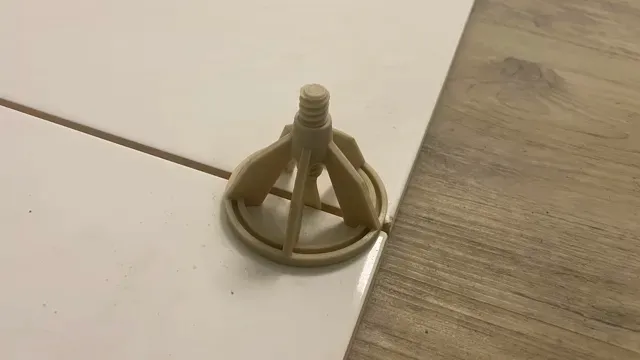

Dieses 3D gedruckte Nivelliersystem hilft beim sauberen und ebenen Verlegen von Fliesen .

Es sorgt dafür, dass benachbarte Fliesen auf gleicher Höhe bleiben und verhindert unschöne Kanten zwischen den Fliesen.

Zusätzlich dient das System gleichzeitig als Fugenabstand von 2 mm .

Geeignet für Fliesen bis 15 mm Dicke .

Funktionsweise

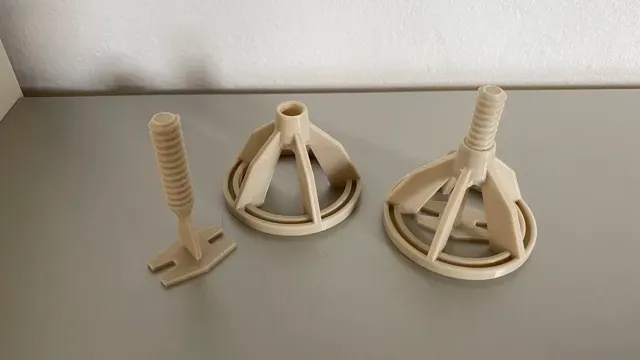

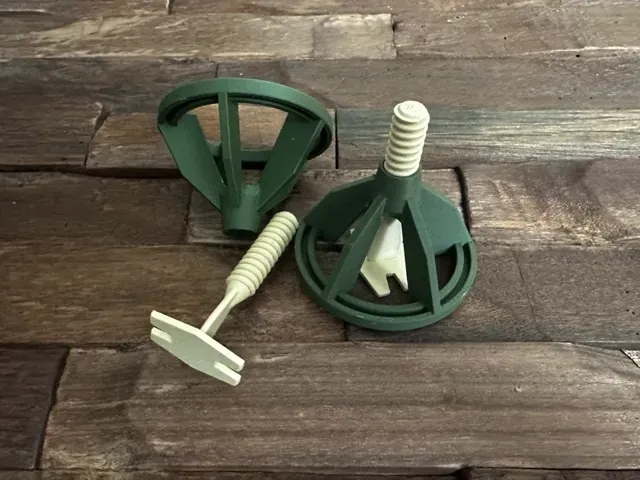

Das System besteht aus zwei Teilen:

- Rad (wiederverwendbar) - Schraube Die Schraube wird nach dem Verlegen und austrocknen der Fliesen abgebrochen , daher muss sie für jeden Einsatz neu gedruckt werden .

Das Rad kann immer wieder verwendet werden .

Tipp

Es empfiehlt sich, zunächst eine kleine Menge zu drucken und zu testen , bevor größere Mengen produziert werden.

So kann überprüft werden, ob alles gut zum eigenen Fliesentyp und zur Druckqualität passt.

Hinweise

Die Schraube ist als Sollbruchstelle ausgelegt , damit sie nach dem Verlegen der Fliesen leicht entfernt werden kann.

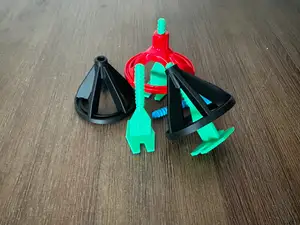

👉 Verbesserte V2 hier verfügbar:

https://makerworld.com/de/models/2773487-tile-leveling-system-v2-compatible-with-karl-dahm#profileId-3081250

⭐ Wenn dir dieses Modell gefällt, freue ich mich über ein Like 👍 oder einen Boost 🚀 .

Guides and print profiles

Print profiles and steps

Druckplatte mit 11 Stück. 0.2mm layer, 2 walls, 30% infill Wenn man mehr davon braucht, habe ich eine Druckplatte vorbereitet mit 11 kompletten Nivelierung Räder und Schrauben gemacht.

Nivelliersystem 0.2mm layer, 2 walls, 30% infill Druckeinstellungen

Empfohlene Einstellungen:

- Material: PLA - Layerhöhe: 0,2 mm - Wandlinien: 2 - Infill: 30 % - Keine Stützen erforderlich Druckzeit für einen kompletten Satz: ca. 45 Minuten

0.2mm layer, 2 walls, 30% infill Ich habe auf Wunsch die Abstand Kreuze hinzugefügt.
