Bohrer -Schärfgerät mit axialer Klemmschraube 118°

Thema

Die Ursprungsidee einer einfachen Bohrer- Schärfer/ Schleifauflage OHNE exakte seitliche Verstellung und axiale Befestigung stammt eigentlich von Justquickmade , möchte ihn aber hier nicht ausnehmen und als Designer mit nennen.

Ich habe diese Arbeit  aber verbessert und eine komplett neue Vorrichtung mit optimierter Auflage und axialer Schrauben- Klemmung geschaffen.

Grund

Die hier ehemals vorgestellte, pure gerade Schleifauflage mit 2 schrägen Kerben, welche auf eine herkömmliche Hobby- Schleif- Maschine mit Kante angelegt wird, bewegte sich seitwärts bzw. verdrehte sich während des Schleifens der Bohrer. Nicht so gut, fand ich.

War auch sehr gefährlich zu händeln.

Mir hat das so überhaupt nicht gefallen und ich habe die Auflage zum einen flacher gemacht, wegen jetzt tieferem Angriffspunkt der Scheibe am Bohrer (besserer Bohrerschliff) und zum anderen eine zusätzliche Befestigungsmöglichkeit der verschiebbaren Auflage an der  Vorrichtung selbst geschaffen.

Bedienung

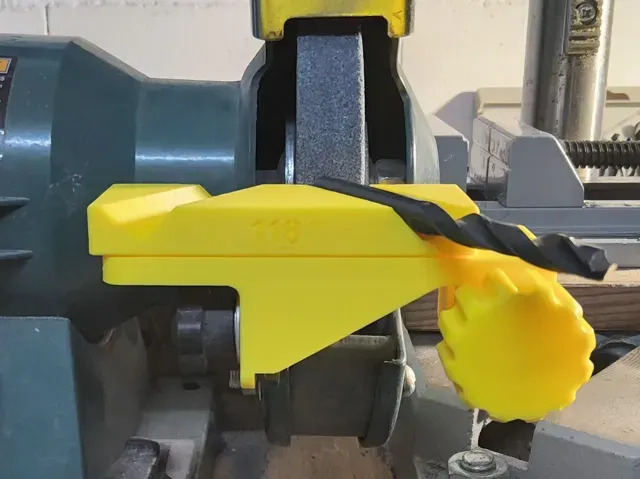

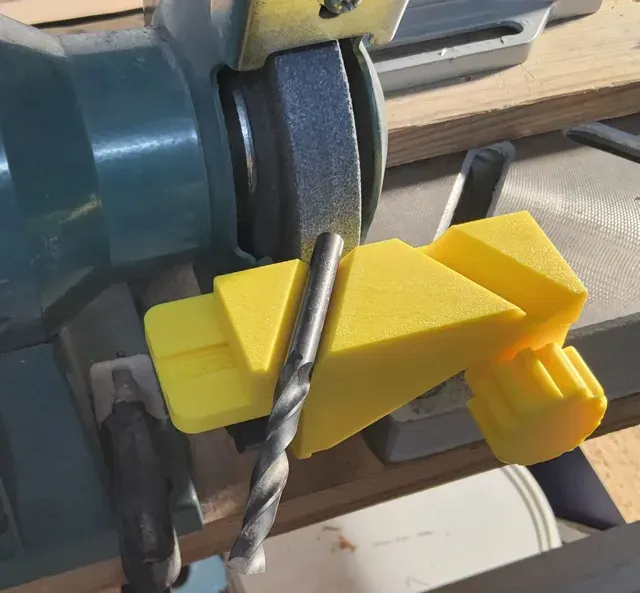

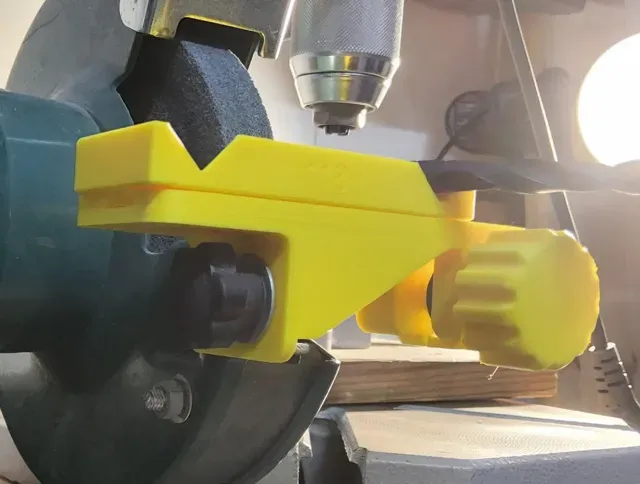

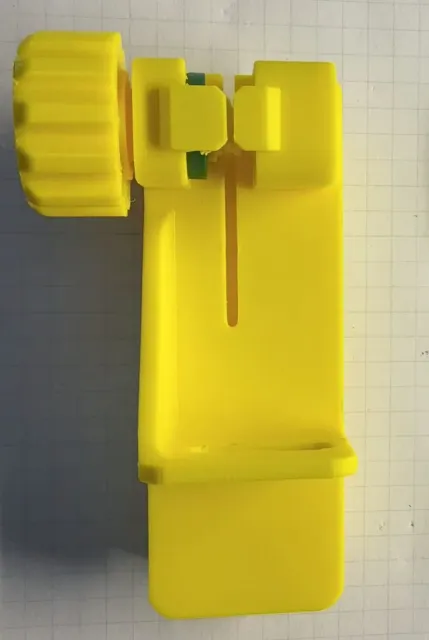

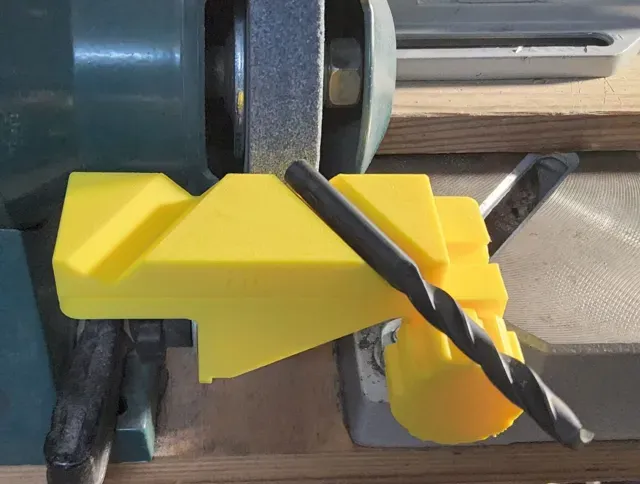

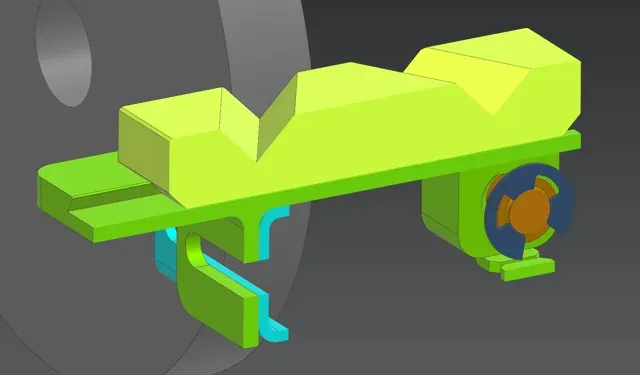

Die neue Auflage wird jetzt mit ihrem Schwalbenschwanz in die untere Führung der Vorrichtung eingeschoben. Der Bohrer wird damit exakt schräg unter 59 Grad zur Scheibenmitte ausgerichtet und mittels seitlicher Feststellschraube je nach rechter oder linker Bohrerlage (+59°, -59°) festgezogen.

Der extra designte und eingeklickte Sprengring verhindert das unbeabsichtigte Herausschrauben der Klemmschraube. Ist aber kein Muss.

Jetzt endlich kein seitliches Bohrerverrutschen während des Schleifens mehr.

Montage/ Demontage

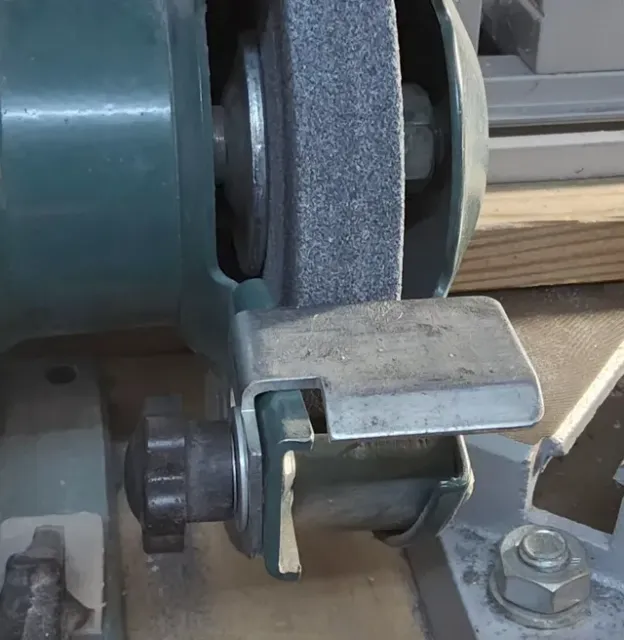

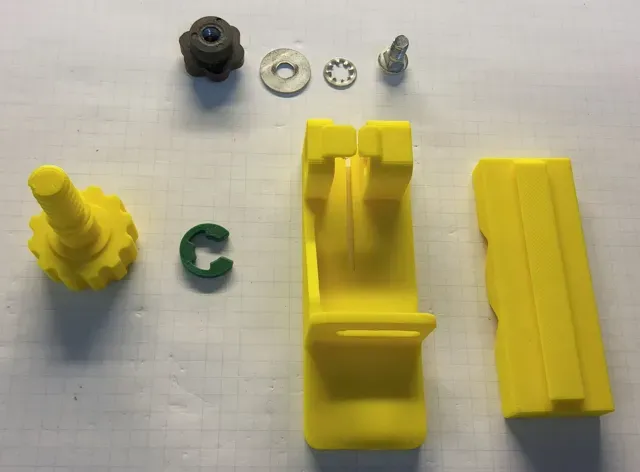

Die untere Winkel- Vorrichtung muss vorher an die Schleif- Maschine angeschraubt werden, siehe Bilder.

Der ursprünglich vorhandenen Stahlwinkel muss abgeschraubt werden.

Bitte unbedingt für Rückbau aufheben!

Die Befestigungselemente wie Schlossschraube und Scheiben werden in gleicher Art und Weise wiederverwendet.

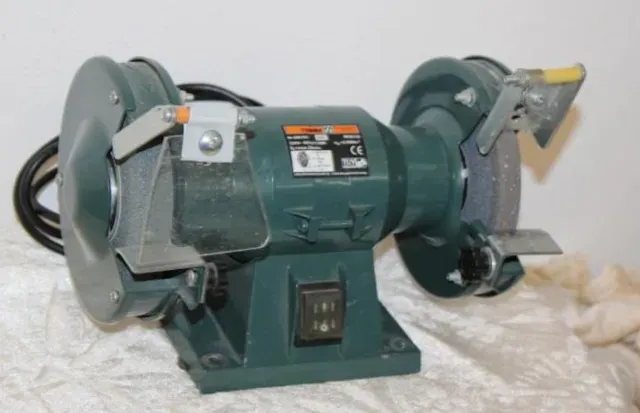

Verwendbar für alle handelsüblichen Hobby-Schleifböcke der Handelsmarke Meister Craft, siehe Fotos.

Vorher bitte Umgebungsbedingungen an der Schleifmaschine anschauen, hinsichtlich Befestigungsmöglichkeiten für die Vorrichtung.

Druck

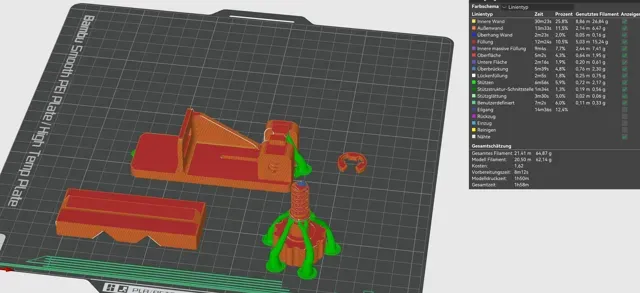

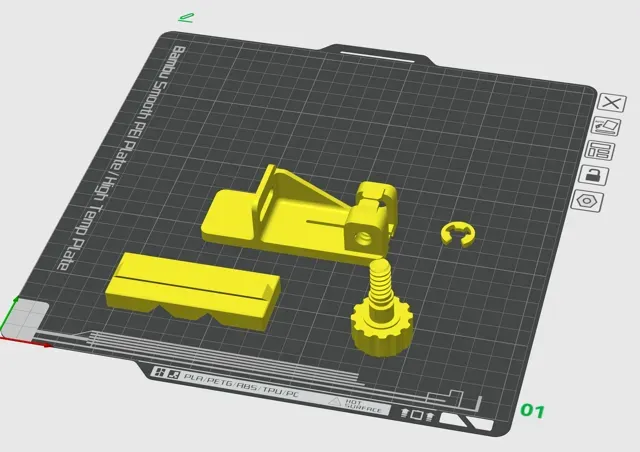

Ich habe normales Material PLA mit Standard (0,2mm, 6 Walls, 50 % Infill, Stützen!!!) Druckeinstellungen verwendet,

ich empfehle aber besser PETG wegen der Schleifhitze am Bohrer.

Viel Spass beim Drucken und Bohrerschleifen!
