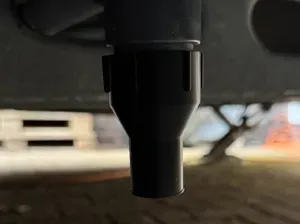

Grauwasseranschluss mit Bajonettverschluss für ein Abflussrohr mit 51mm Durchmesser.

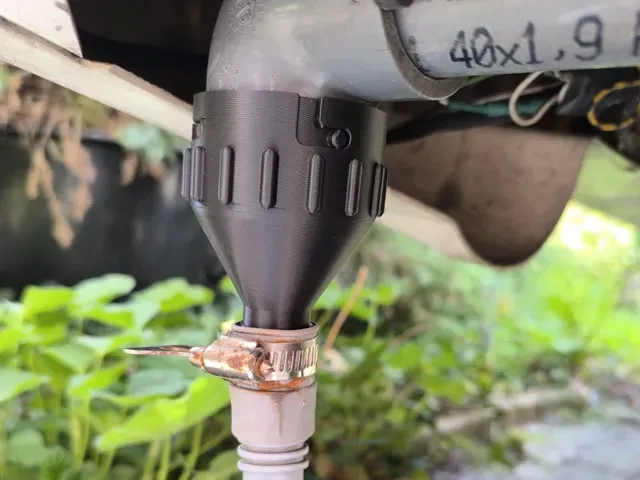

Der Anschluss ist mit einem Bajonettverschluss versehen, damit man den Abflussschlauch schnell und sicher an- und abbauen kann.

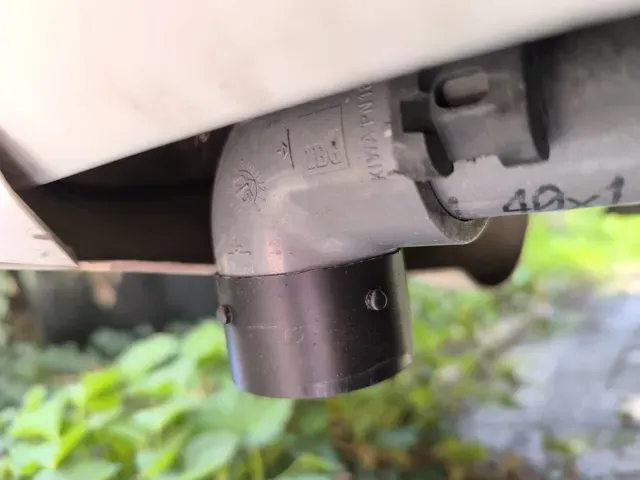

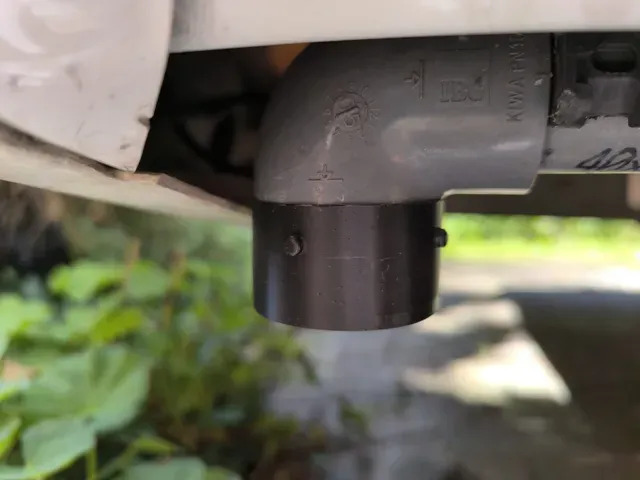

Der Verschlusszapfen wird einfach auf das Abflussrohr geklebt, es hat einen Innendurchmesser von ca. 51mm.

Ich habe jeweils Profile für PETG und TPU95  erstellt, beides funktioniert gut, was besser hält muss sich noch zeigen.

Bei bedarf kann eine Dichtung eingelegt werden, die ich ebenfalls beigelegt habe. Eine Gummidichtung würde wohl auch passen.

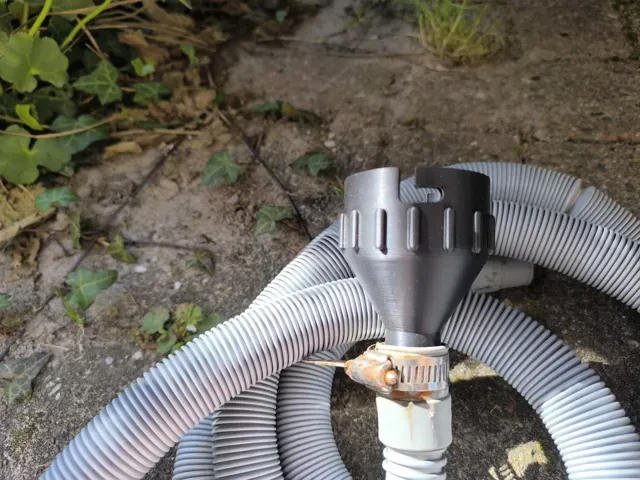

Es gibt zwei Versionen, eine für einen Waschmachinenschlauch (22mm), die andere hat einen Gardena-Profi Anschluss.

Die Ausrichtung auf der Platte funktioniert wie sie ist, Vorausgesetzt es ist alles gut kalibriert.

Über Anregungen, Tipps  sowie über einen Daumen hoch oder sogar einen Boost freue ich mich.

Guides and print profiles

Print profiles and steps

PETG alle Versionen 0,2 schichthöhe

mit Stützen

gedruckt mit Jayo PETG HS Matt auf Bambu A1

TPU95 alle Versionen 0,2mm Schichthöhe

mit Stützen

gedruckt mit Jayo TPU95 auf meinem Bambu A1

Dichtung TPU95 Ganz einfache Dichtung in TPU95a

0,2mm Schichthöhe

Gedruckt mit Jayo TPU95 auf Bambu A1
