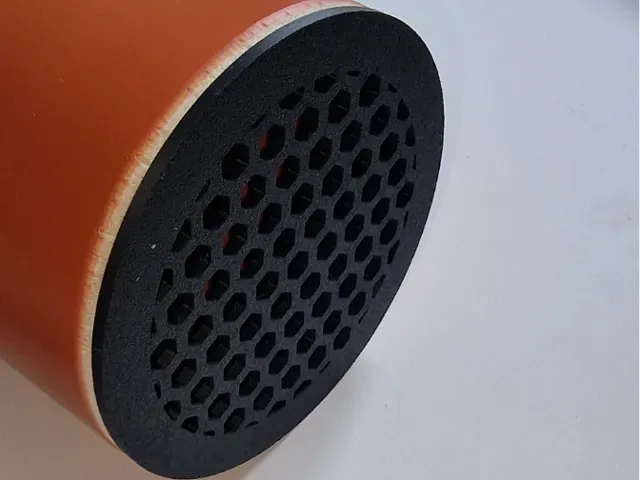

Rohr-Abdeckgitter (DN100 / DN110)

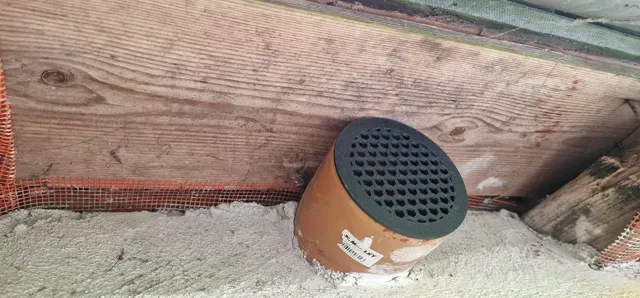

Da gibt es garnicht viel zu erzählen - Ich habe ein Entlüftungsrohr vom Kniestock/Dach benötigt und teile wie immer gerne meinen Entwurf.

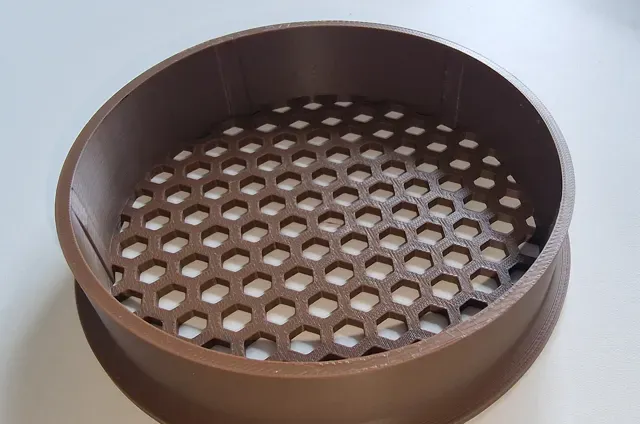

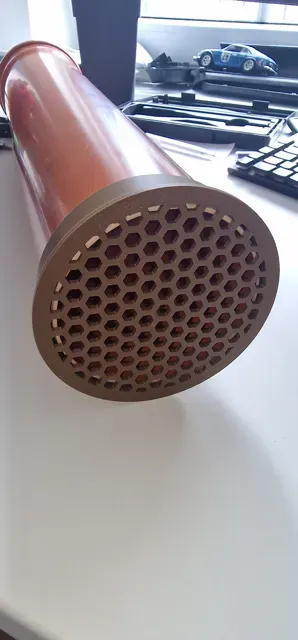

Zunächst hatte ich eine Variante gedruckt die über das Rohr geschoben wird, das hat mir aber nicht gefallen, da mein Rohr direkt am Dach endete und somit an dieser Stelle kein Platz war und das Gitter entsprechend schief saß.

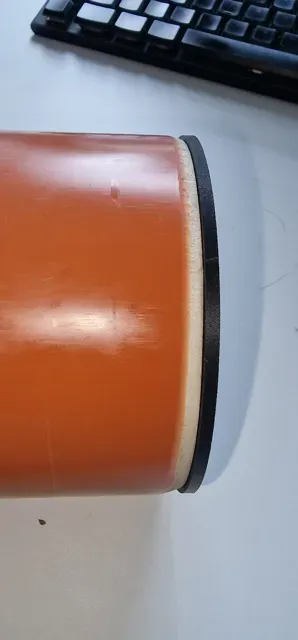

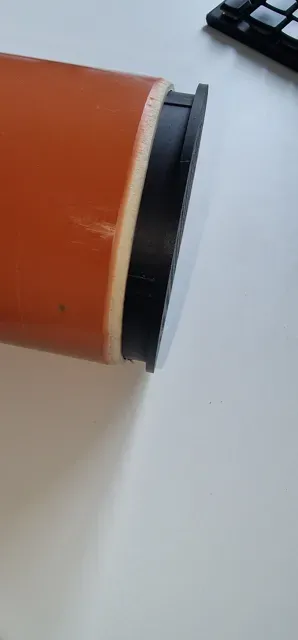

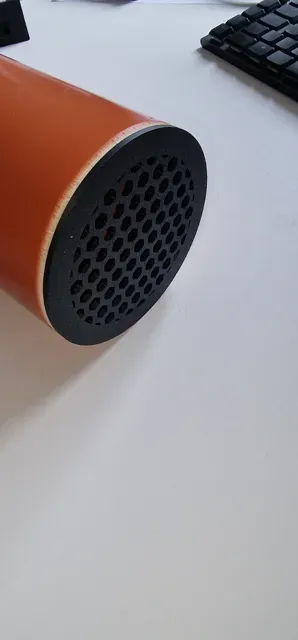

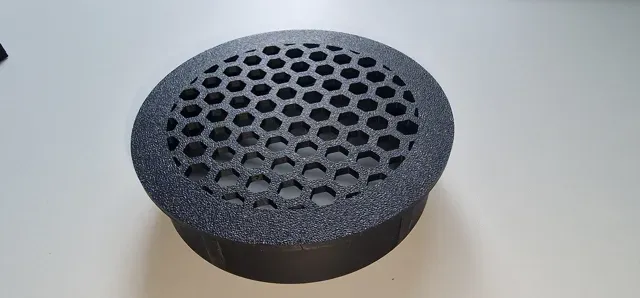

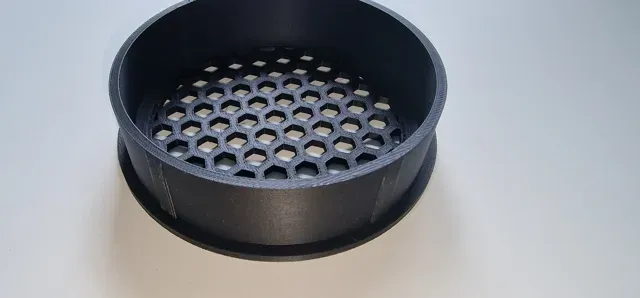

Nachdem mich ein Bekannter darauf aufmerksam gemacht hat, das es in OnShape benutzergenerierte Features und dort auch ein Grid-Extrude gibt, konnte ich endlich das Design auch in dieser Hinsicht parametrisch erstellen und so nun leicht für andere Rohrdurchmesser anpassen - ebenso für eine Variante mit "Innengriff" die also in das Rohr gesteckt wird und somit nicht übersteht - das gefällt mir für meinen Fall viel besser - denoch gibt es beide Versionen hier - und dank GridExtrude auch mit verschiedenen Öffnungsgitterformen :

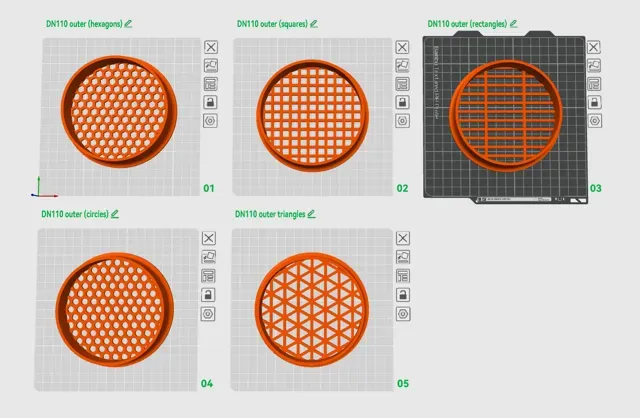

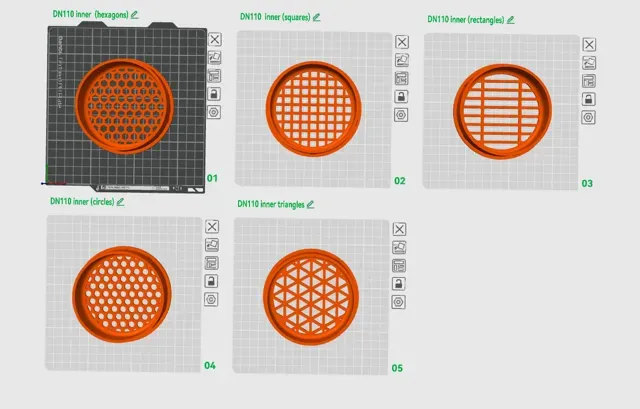

- Hexagons - Quadrate - Rechtecke - Kreise - Dreiecke

Falls ihr andere Größen benötigt oder mehr/weniger Klemmkraft, könnt ihr gerne mein OnShape Dokument kopieren und die entsprechenden Parameter leicht über die Variablentabelle anpassen (das gilt auch für die Abmessungen (Öffnungsweite, Gitterbreite) die Gitterstruktur betreffend).

Viele Grüße und einen schönen Tag
