Adapter Abluftschlauch einer Mobilen Klimaanlage

Model details

Platform
MakerWorld
Price
Free
License
CC-BY-NC-SA
Non-commercial use only, with credit; share remixes under the same license.
Formats
STL
  • 8 Likes
  • 8 Downloads
  • 2 Makes
  • 18 Collected
  • 0 Boosts
  • 1 Comments
  • 0 Views

Author:Krieger

Published

Download on MakerWorld

Description

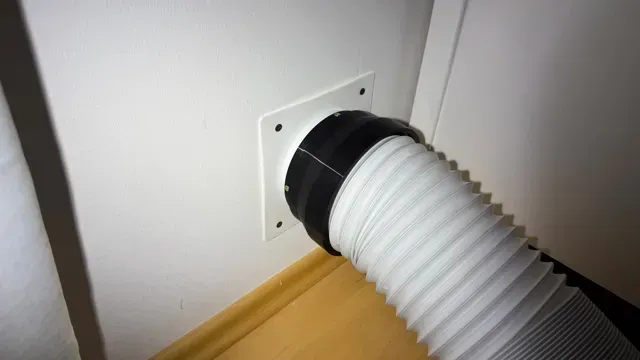

Ich habe für meinen Abluftschlauch meiner Mobilen Klimaanlage ein Adapter gebastelt der auf den Mauerkasten passt.

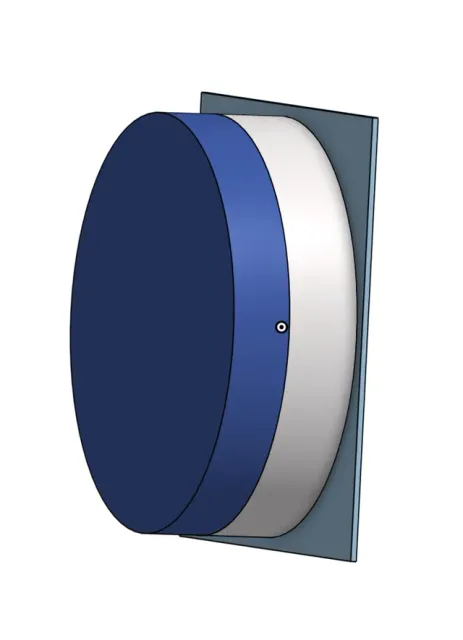

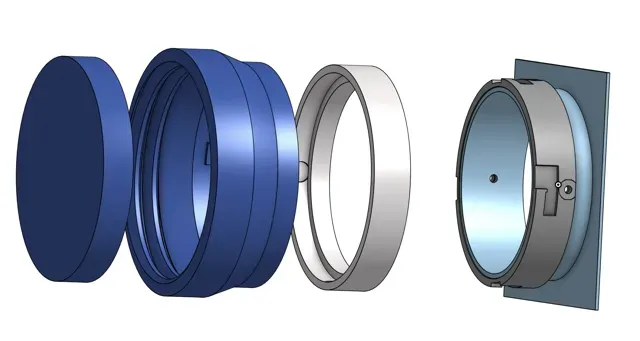

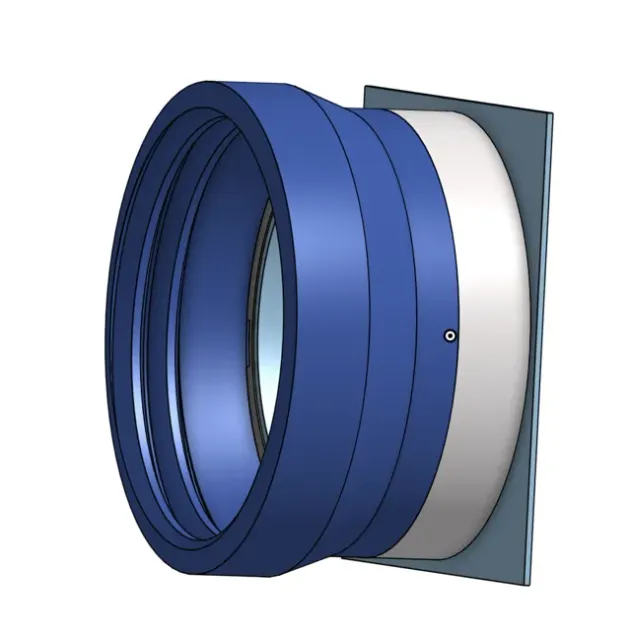

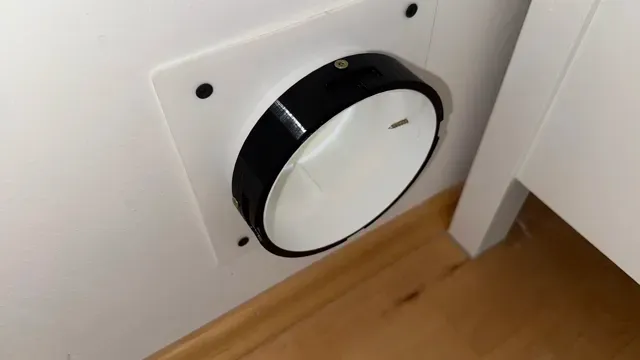

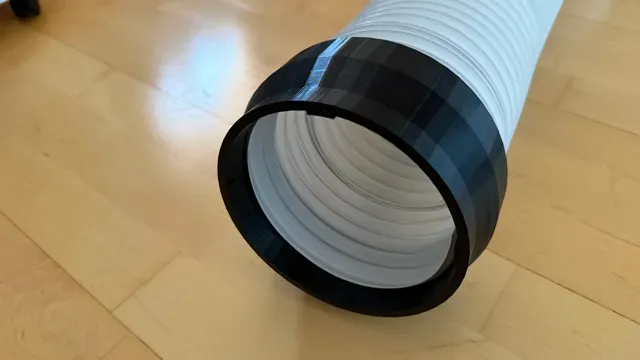

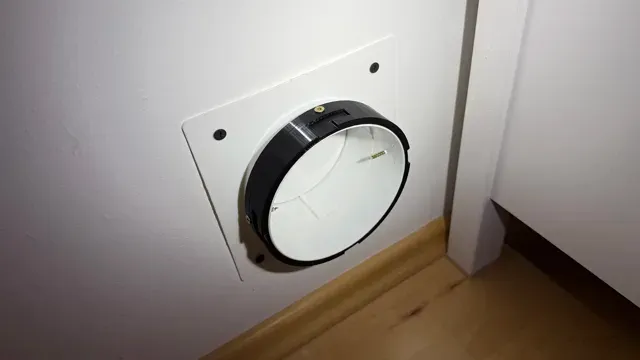

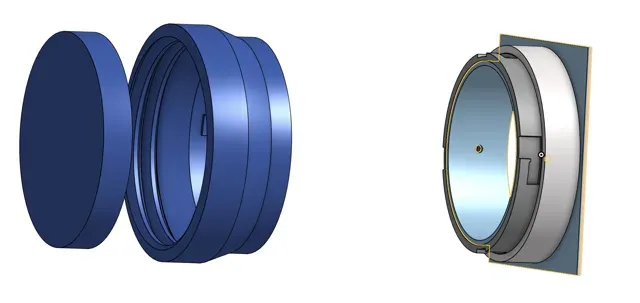

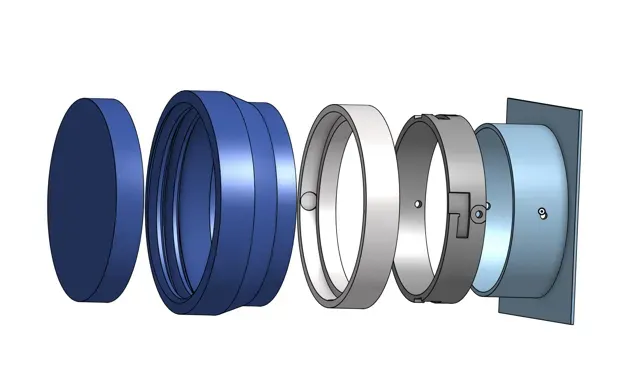

Und zwar einmal einen Ring der an das Rohr in der Mauer fest montiert wird, und das Gegenstück das an den Schlauch mit einem groben Gewinde geschraubt wird. Beide Adapter werden zusammengesteckt und mit einer kleinen Umdrehung verriegelt.

Ich habe alles in den Standard-Einstellungen gedruckt, und es passte perfekt.

Nur den Dichtringe habe ich noch nicht getestet, der ist aber auch nicht nötig.

!!Wichtig!! In PETG oder so drucken da sich PLA zu 100% verformt und verzieht. Der Dichtring macht nur Sinn wenn er mit TPU gedruckt wird.

Mauerkastenrohr Außendurchmesser 121mm

Schlauch Außendurchmesser ca. 140mm

Guides and print profiles

Print profiles and steps

0.2mm layer, 2 walls, 15% infill

Tags

klimaklima adapterklimaschlauch
