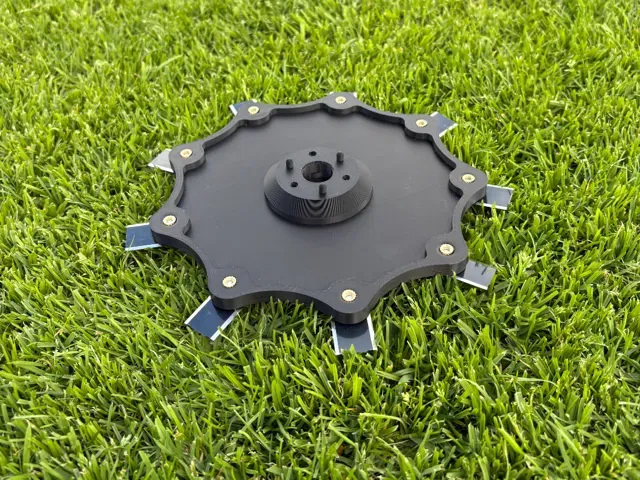

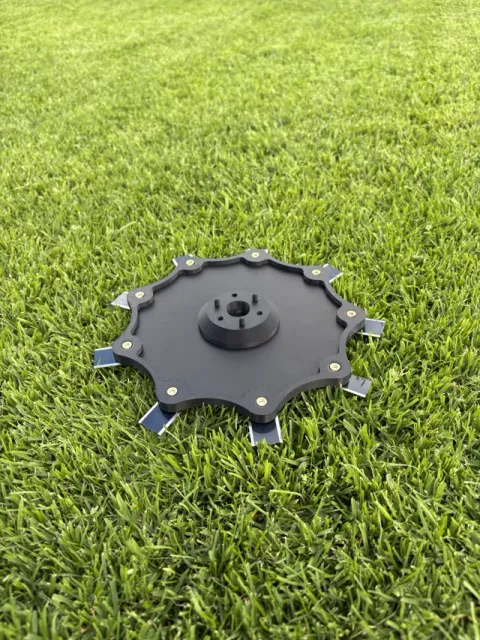

Navimow i105 / i108 Messerteller mit 9 Klingen

Navimow i105 / i108 Messerteller mit 9 Klingen

Dieser Messerteller wurde passend für die Segway Navimow Modelle i105 und i108 entwickelt.

Durch die Aufnahme von insgesamt 9 Klingen wird das Gras häufiger erfasst als bei einem herkömmlichen Messerteller mit weniger Klingen. Dadurch kann ein gleichmäßiges Schnittbild erzielt werden.

Der Messerteller ist für den 3D-Druck vorgesehen und sollte für den Außeneinsatz aus einem widerstandsfähigen Material wie ASA oder alternativ PETG gefertigt werden.

Merkmale

- passend für Navimow i105 und i108 - Aufnahme für 9 Klingen - gleichmäßiges Schnittbild - für den Außeneinsatz geeignet - einfach zu drucken - als Ersatz- oder Upgrade-Messerteller verwendbar Druckempfehlung

- Material: ASA empfohlen, alternativ PETG - Schichthöhe: 0,20 mm - mindestens 6 Wandlinien - 50–60 % Infill - Infill-Muster: Gyroid oder Cubic - stabil und plan auf dem Druckbett ausrichten Benötigte Bauteile

Für die Montage werden folgende Bauteile benötigt:

- 9 geeignete Mähroboter-Klingen - 9 passende Klingenschrauben - 9 M4-Gewindeeinsätze - Lötkolben zum Einschmelzen der Gewindeeinsätze Gewindeeinsätze montieren

Die M4-Gewindeeinsätze werden mithilfe eines Lötkolbens in die vorgesehenen Öffnungen eingeschmolzen.

Den Gewindeeinsatz möglichst gerade auf die Öffnung setzen und langsam mit dem erhitzten Lötkolben eindrücken. Nicht zu viel Druck verwenden, damit sich der Messerteller nicht verformt.

Anschließend den Kunststoff vollständig abkühlen lassen, bevor die Klingen montiert werden.

Benötigte Teile kaufen

M4-Gewindeeinsätze

Ruthex M4-Gewindeeinsätze RX-M4x8,1

https://www.ruthex.de/products/ruthex-gewindeeinsatz-m4-50-stuck-rx-m4x8-1-messing-gewindebuchsen

Alternative M4-Gewindeeinsätze bei AliExpress

https://de.aliexpress.com/item/1005004629417021.html

Mähroboter-Klingen

Passende Ersatzklingen bei Amazon

https://www.amazon.de/dp/B09YC6J7DR

Die Links dienen nur als Beispiele. Vergleichbare M4-Gewindeeinsätze und geeignete Mähroboter-Klingen anderer Hersteller können ebenfalls verwendet werden. Vor dem Kauf bitte die Abmessungen und die Kompatibilität prüfen.

Sicherheitshinweis

Die Verwendung erfolgt auf eigene Verantwortung.

Vor jeder Nutzung müssen der Messerteller, alle Schrauben, Gewindeeinsätze und Klingen auf festen Sitz, Beschädigungen und Unwucht geprüft werden.

Ausschließlich geeignete Klingen und Befestigungsschrauben verwenden. Beschädigte oder verformte Bauteile dürfen nicht weiterverwendet werden.

Das Modell ist kein Originalteil von Segway oder Navimow und steht in keiner Verbindung zum Hersteller.

Lizenzhinweis

Dieses Modell ist ausschließlich für den privaten und nicht kommerziellen Gebrauch bestimmt.

Der Verkauf der digitalen Datei, veränderter Versionen sowie daraus hergestellter Druckteile ist ohne ausdrückliche Genehmigung nicht gestattet.
