Clamp-On Mini Bench Vise with Replaceable Jaws

Clamp-On Mini Bench Vise with Replaceable Jaws

A compact, fully 3D-printable bench vise designed for holding small parts during sanding, filing, rotary-tool work, and other light-duty tasks.

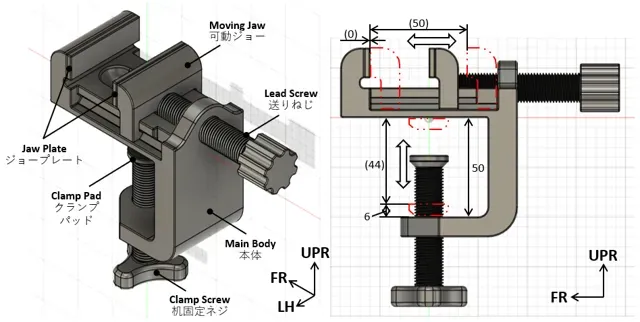

The vise can be clamped directly to the edge of a desk or workbench. The moving jaw is operated by a lead screw, and the jaw plates are interchangeable depending on the shape of the workpiece.

Features

- Compact clamp-on design - Lead screw driven moving jaw - Interchangeable jaw plates - Fully 3D-printable construction - Designed for small parts and light-duty work - No additional screws or metal hardware required Interchangeable Jaw Plate Set

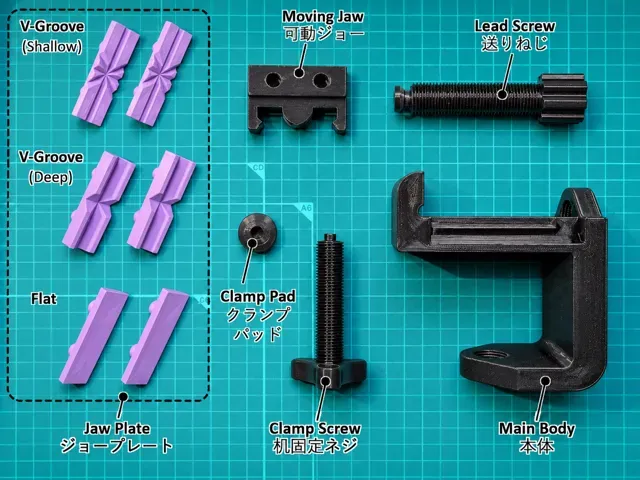

Three types of jaw plates are included:

- Flat – General-purpose plate for flat and rectangular parts - Shallow V-Groove – For holding larger round parts - Deep V-Groove – For holding smaller rods and round parts more securely ⚠ Important – Please Print Both Profiles

The Mini Bench Vise print profile contains the main vise parts, but does not include the jaw plates .

To complete the vise, please print both:

- Mini Bench Vise - Interchangeable Jaw Plate Set Install your preferred pair of jaw plates after assembling the vise.

This model is intended for light-duty work with small parts. Please avoid excessive tightening or loads that may damage the printed parts.

Detailed Dimensions, Assembly & Test Notes Detailed part dimensions, assembly steps, print settings, and test results are available on my blog. (Japanese)

https://tesaguri3d.hatenablog.com/entry/2026/08/15/215817

日本語

小物のヤスリ掛けやリューター加工などで、加工物を固定するために製作した小型万力（ミニバイス）です。

机や作業台の端に直接クランプして使用でき、送りねじを回すことで可動ジョーを動かして加工物を固定します。

ジョープレートは交換式としており、挟む物の形状に合わせて変更できます。

特徴

- 机に直接固定できる小型クランプ式 - 送りねじによる可動ジョー - 交換式ジョープレート - 追加のねじや金属部品を使用しない3Dプリント構成 - 小物加工や軽作業向け 交換式ジョープレート

3種類のジョープレートを用意しています。

- 平面（Flat） – 板物や角物などの一般的な固定用 - 浅いV溝（Shallow V-Groove） – 比較的大きな丸物の固定用 - 深いV溝（Deep V-Groove） – 細い丸棒などを安定して固定する用途 ⚠ 重要：2つの造形プロファイルをプリントしてください

「Mini Bench Vise」には万力本体の部品のみが含まれており、ジョープレートは含まれていません。

万力を完成させるには、以下の2つをプリントしてください。

- Mini Bench Vise - Interchangeable Jaw Plate Set 万力を組み立てた後、用途に合ったジョープレートを1組取り付けて使用してください。

本モデルは小物加工などの軽作業を想定しています。3Dプリント品のため、破損につながるような過度な締め付けや大きな荷重は避けて使用してください。

詳細寸法・組み立て・検証結果 各部品の寸法、組み立て方法、プリント条件、実際の使用結果はブログにまとめています。 https://tesaguri3d.hatenablog.com/entry/2026/08/15/215817
