Bosch GKS 18V-57 Adapter - Makita Führungsschiene

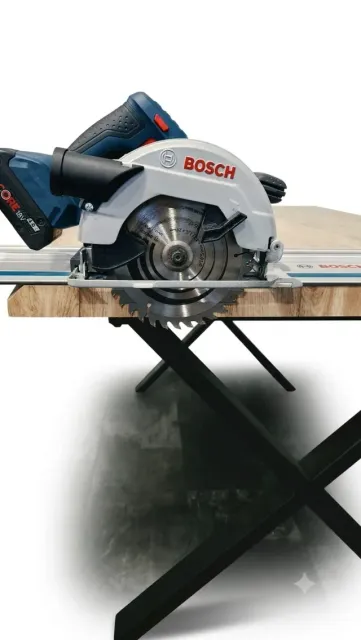

[DEUTSCH] Dieser Adapter ermöglicht es, die Akku-Handkreissäge Bosch GKS 18V-57 präzise auf der Makita Führungsschiene (sowie kompatiblen Schienen wie Festool) zu führen.

PDF+ 1

Highlights & Eigenschaften:

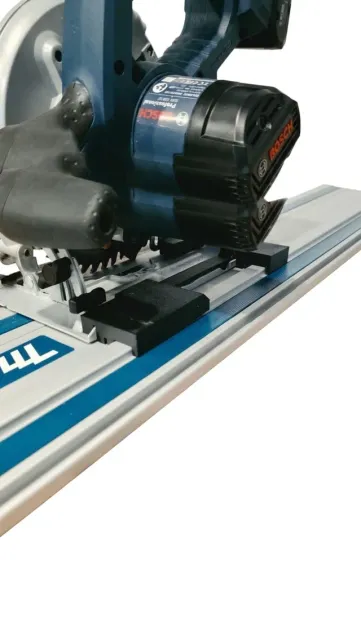

- Volle Schnitttiefe: Die Halterung wurde so optimiert und angepasst, dass das Motorgehäuse nicht anstößt und die volle Schnitttiefe der Säge genutzt werden kann.

PDF+ 1

- Optionale Magnete (bis zu 8 Stück): Vertiefungen für bis zu 8 Neodym-Magnete (Durchmesser: 4 mm, Tiefe: 1,8 mm). Die Magnete dienen nicht der Führung, sondern sorgen für zusätzlichen Halt an der Metall-Grundplatte. Sie sind optional – die Befestigung hält auch ohne Magnete bombenfest.

PDF+ 4

- Einfache Montage: Der Adapter kann entweder unter die gelockerte Schraube geschoben werden, oder du setzt zuerst den Adapter an und schraubst die Bosch-Originalschraube anschließend durch das Loch fest.

PDF+ 1

- Präziser Erstschnitt: So dimensioniert, dass beim ersten Schnitt die Anti-Splitter-Gummilippe der Schiene exakt zugeschnitten wird.

PDF+ 1

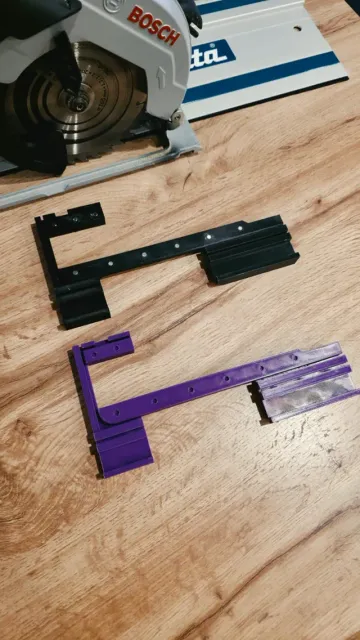

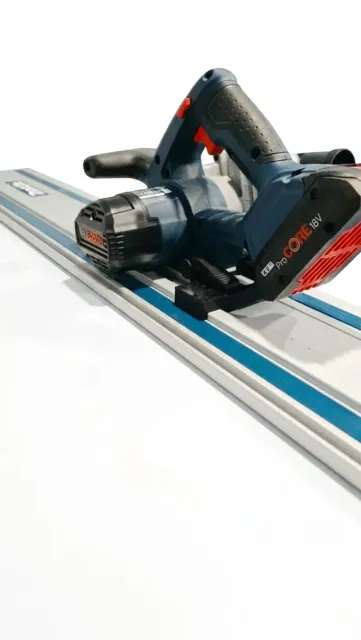

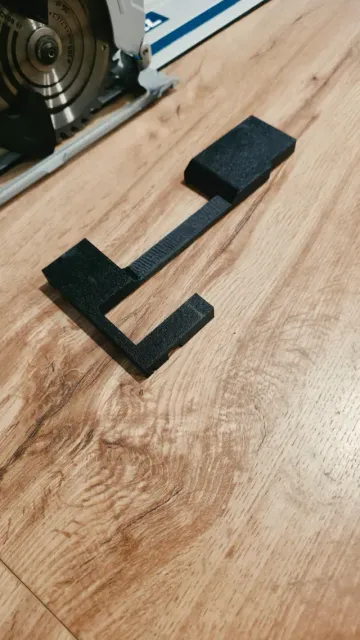

Hinweis zu den Fotos: Der lila gedruckte Adapter zeigt die finale Version mit dem gekürzten Stück, damit er perfekt am Motorgehäuse vorbeipasst und nicht anstößt. Der schwarze Adapter dient auf den Bildern lediglich zur Veranschaulichung der Magnetlöcher.

Wichtiger Anwendungshinweis: Beim Sägen darauf achten, die Säge gleichmäßig und gerade auf die Führungsschiene zu drücken. Bei zu starkem seitlichen Druck nach links kann die Säge leicht abkippen.

PDF+ 3

Credits & Inspiration: Ein großer Dank geht an TurboFroschS und sein Projekt „Bosch GKS 18V-57-2 Führungsschienenadapter“ . Sein Modell hat mich dazu inspiriert, diesen eigenständigen Adapter speziell für die GKS 18V-57 (ohne -2) zu konstruieren, da es für meine Säge noch keine passende Lösung gab.

[ENGLISH] Adapter to use the Bosch GKS 18V-57 cordless circular saw on Makita guide rails (also compatible with Festool tracks).

PDF+ 1

Key Features:

- Full Cutting Depth: Optimized geometry ensures zero interference with the saw's motor housing for maximum depth of cut.

PDF+ 1

- Optional Magnets (Up to 8 pcs): Recesses for up to 8 neodymium magnets (4 mm diameter x 1.8 mm depth). These are not for guiding, but provide extra magnetic hold against the metal baseplate. Completely optional — the screw connection alone is super secure!

PDF+ 4

- Easy Installation: Slide the adapter right under the loosened locking screw, or position the adapter first and then insert/tighten the original Bosch screw through the mounting hole.

PDF+ 1

- Clean Zero-Clearance Cut: Perfectly aligned to trim the rubber anti-splinter strip on your guide rail during the first pass.

PDF+ 1

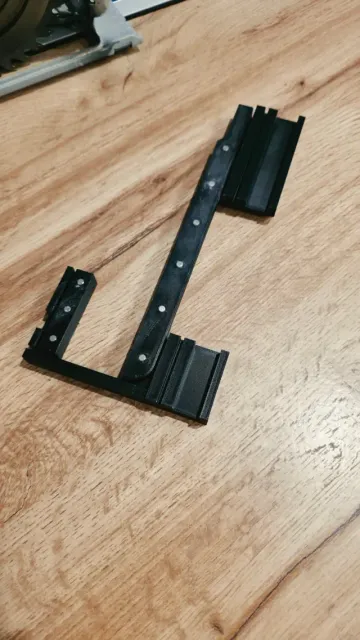

Note on photos: The purple printed adapter represents the final design with the shortened front section to clear the motor housing completely. The black adapter is shown in the pictures solely to illustrate the magnet positions/pockets.

Usage Tip: Apply downward pressure evenly onto the guide rail when cutting to prevent tipping to the left under heavy side-pressure.

PDF+ 1

Credits & Inspiration: Special thanks to TurboFroschS for his project "Bosch GKS 18V-57-2 Führungsschienenadapter" . His design inspired me to create this custom adapter specifically tailored for the GKS 18V-57 (non -2 version), as there was no compatible version available for my saw.
