German Sign VZ 101-52 Loose Gravel - 6 Scales

Splitt und Schotter – VZ 101-52

Auto und aufgewirbelte Steinchen ergänzen Straßenbaustellen, Schotterwege und frisch ausgebesserte Fahrbahnen.

Schild und silberner Sechskantmast bilden ein verbundenes Modell. Vier bündige Farbflächen sind zugeordnet, Draht und Aufkleber sind nicht nötig. Die sechs Modell-3MFs decken N, TT, H0, 0, I und G ab.

Maße

Vorbild: Dreieck mit 900 mm Seitenlänge, Mast mit 60 mm Schlüsselweite und 2600 mm Länge unter der Schildkante einschließlich 600 mm Einsteckbereich. Kleine Größen behalten Mindestdicken: Mast mindestens 0,50 mm, Schild mindestens 1 mm. Gesamtmaße aus der Geometrie:

| Spur | Maßstab | Gesamt B × H × T | |---|---|---| | N | 1:160 | 5.62 × 21.12 × 1.00 mm | | TT | 1:120 | 7.50 × 28.16 × 1.00 mm | | H0 | 1:87 | 10.34 × 38.84 × 1.00 mm | | 0 | 1:45 | 20.00 × 75.10 × 1.33 mm | | I | 1:32 | 28.12 × 105.61 × 1.88 mm | | G | 1:22.5 | 40.00 × 150.20 × 2.67 mm |

Enthaltenes Druckprofil

Ein geslictes H0-Profil (1:87) für Bambu A1 mit 0,2-mm-Düse und AMS lite: 0,10-mm-Schichten einschließlich erster Schicht, Textured PEI, ohne Stützen. Slot 1 Silber PLA Silk, Slot 2 Rot PLA Basic, Slot 3 Weiß PLA Basic, Slot 4 Schwarz PLA Basic. Alle vier Farben liegen in den ersten vier Schichten nebeneinander; danach folgen sechs silberne Schichten. Die Vorderseite liegt auf dem Bett. Ein einzelner manueller Farbwechsel genügt nicht. Für die übrigen fünf Maßstäbe sind eigene Slicereinstellungen erforderlich; N/TT profitieren wegen der schmalen Mastauflage von einem Brim.

Prüfstand und Bilder

Farbvolumen sind auf geschlossene Körper, einen verbundenen Mast und fehlende Volumenüberschneidungen geprüft. Bambu Studio hat den G-Code erzeugt; Farbzuordnung und Dateistruktur sind geprüft. Das Modell wurde erfolgreich mit dem enthaltenen Profil testgedruckt. Das erste Bild zeigt den tatsächlichen Druck; die weiteren Bilder sind direkte CAD-Ansichten. Feinste Piktogrammbereiche wurden für die 0,2-mm-Düse verstärkt, vor allem N/TT sind sichtbar vereinfacht. Material- und Druckereinstellungen vor dem Druck kontrollieren.

Piktogrammvorlage: [Zeichen 101-52 auf Wikimedia Commons](https://commons.wikimedia.org/wiki/File:Zeichen_101-52_-_Splitt%2C_Schotter%2C_StVO_2017.svg), dort als gemeinfreie amtliche Verkehrszeichengrafik dokumentiert. Druckgerecht vereinfachte Ableitung für Modellbauzwecke.

Description (English)

Loose Gravel – VZ 101-52

A car and flying stones for roadworks, gravel tracks and freshly repaired road surfaces.

The sign and silver hexagonal post form one connected model with four assigned flush color regions. No wire or sticker required. Six model 3MFs cover N, TT, H0, 0, I and G.

Dimensions

Reference triangle: 900 mm side length. Post: 60 mm across flats and 2600 mm below the sign edge, including 600 mm for planting. Minimum miniature thicknesses: 0.50 mm post and 1 mm sign. Overall mesh dimensions:

| Scale | Ratio | Overall W × H × T | |---|---|---| | N | 1:160 | 5.62 × 21.12 × 1.00 mm | | TT | 1:120 | 7.50 × 28.16 × 1.00 mm | | H0 | 1:87 | 10.34 × 38.84 × 1.00 mm | | 0 | 1:45 | 20.00 × 75.10 × 1.33 mm | | I | 1:32 | 28.12 × 105.61 × 1.88 mm | | G | 1:22.5 | 40.00 × 150.20 × 2.67 mm |

Included print profile

One sliced H0 (1:87) profile for Bambu A1, 0.2 mm nozzle and AMS lite: 0.10 mm layers including the first layer, Textured PEI, no supports. Slot 1 silver PLA Silk, slot 2 red PLA Basic, slot 3 white PLA Basic, slot 4 black PLA Basic. Four colors share the first four layers, followed by six silver layers. Print face down. A single manual layer change is insufficient. The other five scales need individual slicing; consider a brim for the narrow N/TT post.

Validation and images

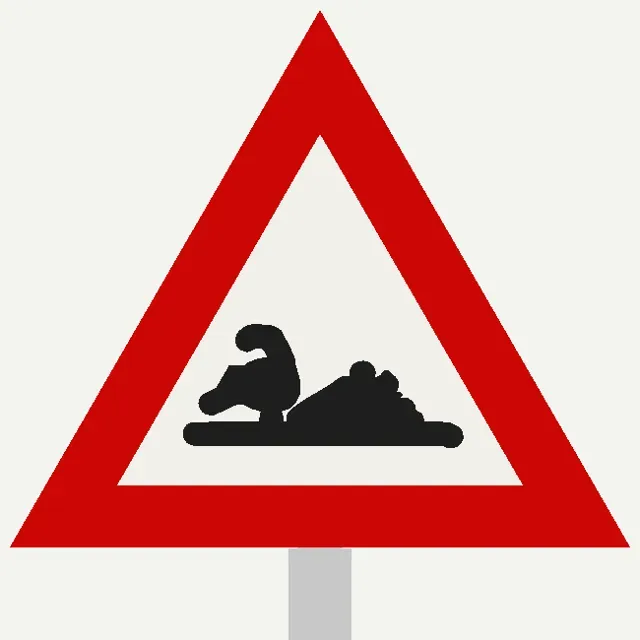

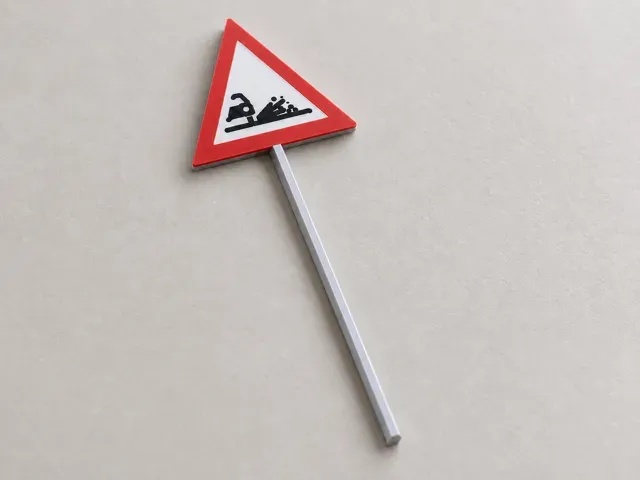

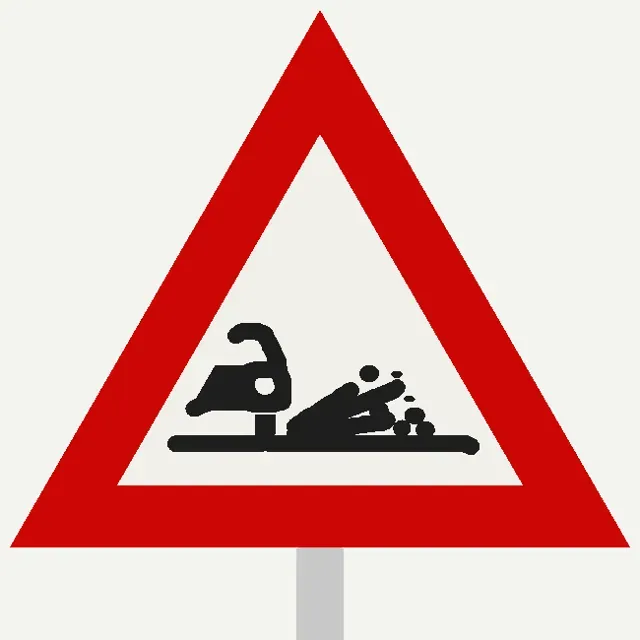

Color volumes were checked for closed meshes, a connected post and no volumetric intersections. G-code was generated by Bambu Studio and its color assignments and archive structure were checked. Successfully test printed with the included profile. The first image shows the actual print; the remaining images are direct CAD views. Fine pictogram features were strengthened for a 0.2 mm nozzle; N/TT are visibly simplified. Check printer and filament settings before printing.

Pictogram reference: [Sign 101-52 on Wikimedia Commons](https://commons.wikimedia.org/wiki/File:Zeichen_101-52_-_Splitt%2C_Schotter%2C_StVO_2017.svg), documented there as public-domain official road-sign artwork. A simplified derivative for miniature modelling.
