Custom Parametric CD Slot Phone Holder Ball Joint

📱 Soporte Modular y Universal de Celular para Ranura de CD (Versión 2.0) ¡Llega la evolución definitiva del soporte para auto! Diseñado desde cero en OpenSCAD bajo el concepto de ecosistema modular y universal, este soporte se adapta perfectamente a cualquier vehículo con lectora de CD y a cualquier tamaño de teléfono o cabezal del mercado. Olvidate de los soportes genéricos que se rompen o no encajan: este modelo combina la robustez estructural de la impresión en PETG con un sistema de encastres de precisión milimétrica y pines de acople. ⚙️ Características Principales y Opciones de Personalización El modelo cuenta con un Customizer completo para que puedas adaptarlo exactamente a tus necesidades directamente desde OpenSCAD o la app de Makerworld:

1. 🚗 Calce Universal para Ranura de CD Profundidad ajustable (CD_Depth): Configurá la penetración desde 30 mm hasta 55 mm para asegurar un agarre firme en cualquier diseño de tablero. Ancho de ranura regulable (System_Span): Adaptá la separación de las 3 cuñas de retención (de 80 mm a 110 mm) para evitar que coincidan con botones o molduras del estéreo. Geometría optimizada: Cuenta con dientes de retención inferiores y escalones de apoyo superiores en las cuñas para un anclaje firme sin dañar el interior de la ranura.

2. 🦾 Sistema Modular de Brazo Extensor Longitud y ángulos independientes: Elegí la longitud total del brazo (de 35 mm a 170 mm) y ajustá con precisión su inclinación vertical (Arm_Vertical_Angle) y lateral (Arm_Lateral_Angle) para ubicar el teléfono en el ángulo de visión perfecto. Pasacables integrado opcional (Enable_Cable_Slot): Activá una canaleta interna en el brazo para pasar el cable de carga de manera prolija y evitar que quede colgando.

3. 🔴 Cabezal de Bola Universal (Ball Mount) Compatible con prácticamente cualquier cuna, soporte o estuche de celular del mercado gracias a sus presets intercambiables: 15 mm: Estándar pequeño. 17 mm: El estándar más popular (Garmin, TomTom y la gran mayoría de soportes universales). 20 mm / 22 mm: Estándares clásicos (TomTom antiguo y Arkon). 25 mm (1 pulgada): El estándar pesado tipo RAM Mounts. Personalizado (custom): Ingresá el diámetro exacto que necesites. Trim de ángulo: Permite inclinar el cabezal lateralmente (Trim_Angle) para corregir la orientación final.

4. 🧩 Encastre Mecánico e Impresión por Partes Sistema Macho-Hembra con Tolerancia Optimizada (Universal_Tolerance): Diseñado con una holgura de 0.25 mm (especialmente calibrada para PETG), lo que elimina el juego molesto pero evita que las piezas se traben por fricción excesiva al ensamblar. Pernos de acople a medida: Las uniones entre módulos se aseguran mediante pines pasantes transversales que garantizan un bloqueo firme y desmontable. Modos de visualización: Podés elegir en el código si querés ver el Ensamblaje Completo (en modo acoplado o explosionado para verificar tolerancias) o aislar cada parte individualmente para imprimirla cómoda y optimizada en tu impresora (Base, Brazo, Trim de Bola o Pernos).

💡 Recomendaciones de Impresión (Sugeridas para mejores resultados) Material recomendado: PETG (altamente recomendado por su flexibilidad justa, resistencia mecánica y tolerancia a las altas temperaturas dentro de un auto al rayo del sol). También compatible con ABS/ASA. Temperatura: Seguir las especificaciones de tu filamento (se aconseja buena retracción y refrigeración moderada para los encastres). Perímetros / Paredes: Mínimo 3 a 4 perímetros para garantizar la resistencia estructural en los brazos y anclajes. Relleno (Infill): 20% a 30% con patrón Gyroid (giroide) o Grid para una excelente relación peso/resistencia. Soportes: El diseño está optimizado para imprimirse en su gran mayoría sin soportes complejos, orientando las piezas planas sobre la cama. Diseñado paramétricamente con pasión para llevar la organización y la impresión 3D al siguiente nivel. ¡Espero tus valoraciones y fotos de tus impresiones en los comentarios! 🚀

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

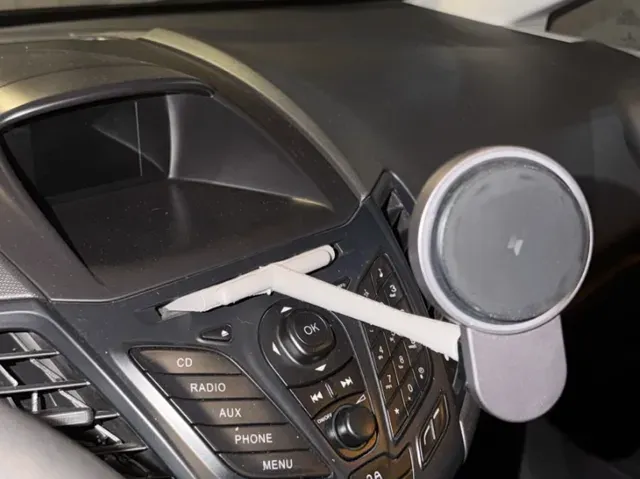

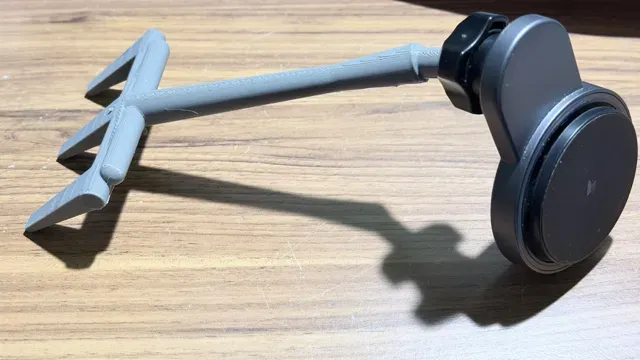

📱 Modular & Universal CD Slot Phone Mount (Version 2.0) Meet the ultimate evolution of the car phone mount! Designed completely from scratch in OpenSCAD under a modular and universal ecosystem concept, this mount fits seamlessly into any vehicle with a CD player slot and accommodates virtually any smartphone cradle or head size on the market. Forget about generic, flimsy mounts that break or don't fit right: this model combines the structural strength of PETG printing with millimeter-precise friction-fit joints and custom coupling pins. ⚙️ Key Features & Customization Options The model features a fully comprehensive Customizer so you can tailor it precisely to your needs directly inside OpenSCAD or via the Makerworld app:

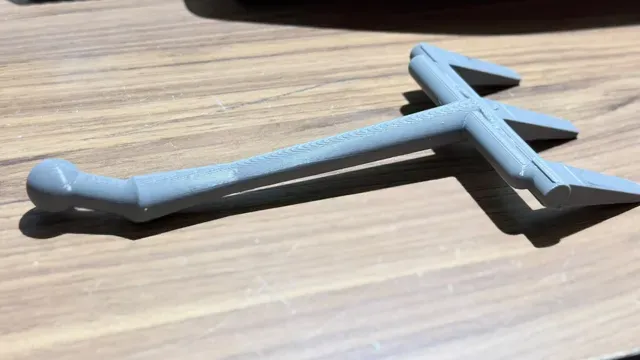

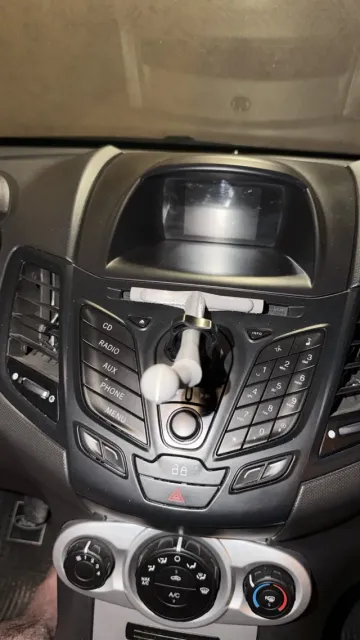

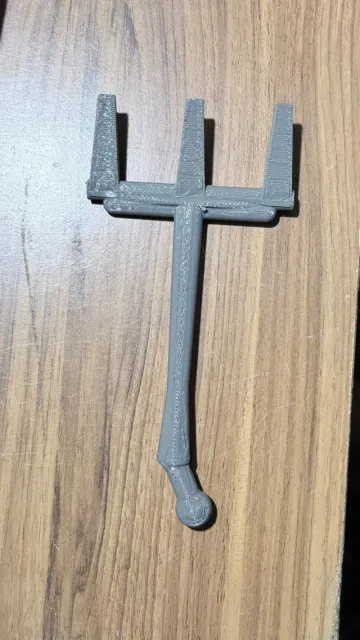

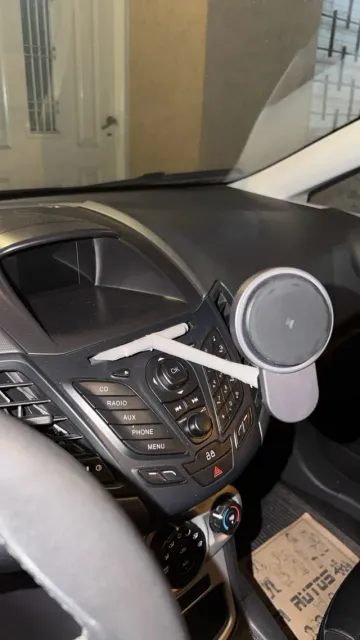

1. 🚗 Universal CD Slot Fit Adjustable Depth (CD_Depth): Configure the insertion depth from 30 mm up to 55 mm to ensure a rock-solid grip in any dashboard design. Slot Width / Span (System_Span): Adjust the spacing of the 3 retention wedge fingers (from 80 mm to 110 mm) to avoid interfering with stereo buttons or trim moldings. Optimized Geometry: Features lower retention teeth and upper support steps on the wedges for a secure anchor without damaging the inside of the slot.

2. 🦾 Modular Extension Arm System Independent Length & Angles: Choose the total arm length (from 35 mm to 170 mm) and precisely adjust its vertical inclination (Arm_Vertical_Angle) and lateral tilt (Arm_Lateral_Angle) to position your phone at the perfect viewing angle. Optional Integrated Cable Slot (Enable_Cable_Slot): Enable an internal routing channel along the arm to neatly tuck away your charging cable and keep it from hanging loose.

3. 🔴 Universal Ball Head Mount Compatible with practically any phone holder, cradle, or case on the market thanks to interchangeable size presets: 15 mm: Small standard. 17 mm: The most popular standard (Garmin, TomTom, and the vast majority of universal mounts). 20 mm / 22 mm: Classic standards (Older TomTom and Arkon). 25 mm (1-inch): Heavy-duty RAM Mounts standard. Custom (custom): Input the exact diameter you need. Trim Angle: Allows you to tilt the ball head laterally (Trim_Angle) to fine-tune the final orientation.

4. 🧩 Mechanical Assembly & Part-by-Part Printing Male-Female Joint with Optimized Tolerance (Universal_Tolerance): Designed with a 0.25 mm clearance (specifically calibrated for PETG), which eliminates annoying play while preventing parts from locking up due to excessive friction. Custom Coupling Pins: Module connections are secured using transverse through-pins that guarantee a firm, disassemblable lock. View Modes: Choose within the code whether you want to view the Complete Assembly (in assembled mode or exploded view to inspect tolerances) or isolate each part individually for clean, optimized printing on your build plate (Base, Arm, Ball Trim, or Pins).

💡 Print Recommendations (Suggested for Best Results) Recommended Material: PETG (highly recommended for its balanced flexibility, mechanical strength, and heat resistance against direct sunlight inside a car). Also compatible with ABS/ASA. Perimeters / Walls: Minimum 3 to 4 walls to ensure structural rigidity in the arms and anchors. Infill: 20% to 30% with Gyroid or Grid pattern for an excellent strength-to-weight ratio. Supports: The design is optimized to print mostly without complex supports by laying flat faces onto the bed. Parametrically designed with passion to take 3D printing and organization to the next level. Enjoy, and please drop your feedback and make sure to share photos of your makes in the comments! 🚀
