A voi condivido il mio lavoro finale...ma dietro ci sono davvero tante stampe di test... Ciao

vi condivido il mio ultimo progetto, credo unico qui su maker world (credo).

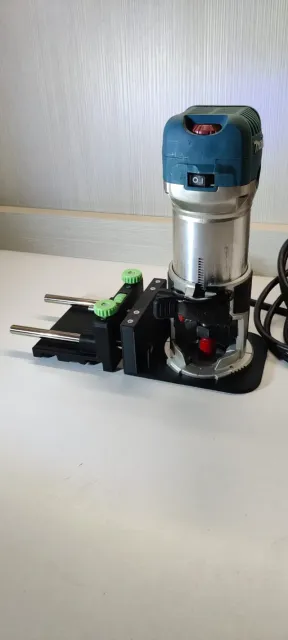

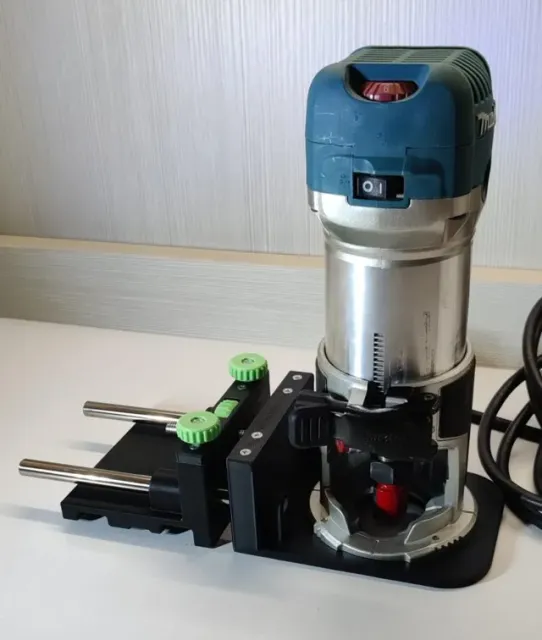

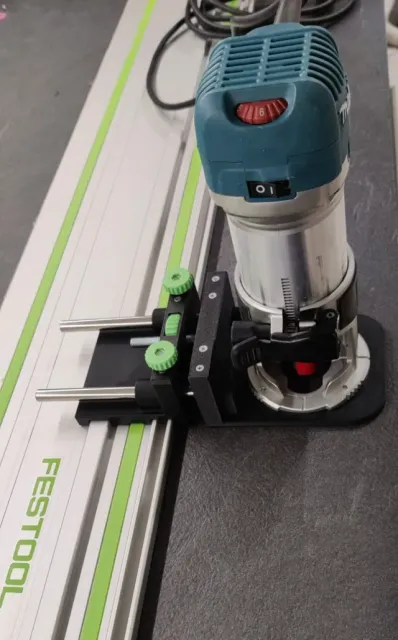

Si tratta di un'adattatore per i binari della Festool, attraverso la quale è possibile utilizzare un rifilatore Makita RT0700, dotato di regolazione Micrometrica . In realtà è possibile utilizzare qualsiasi rifilatore, basta adattare la basetta con i fori.

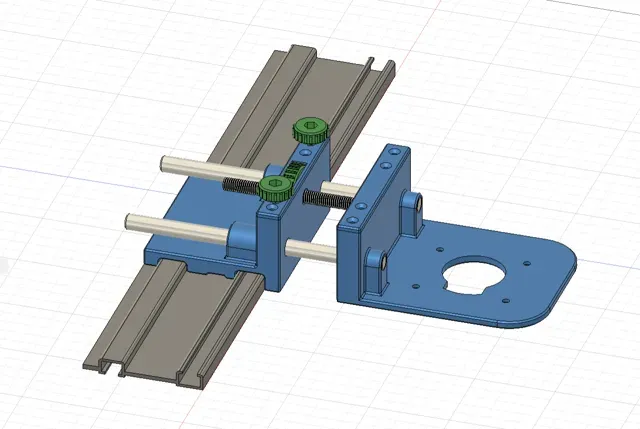

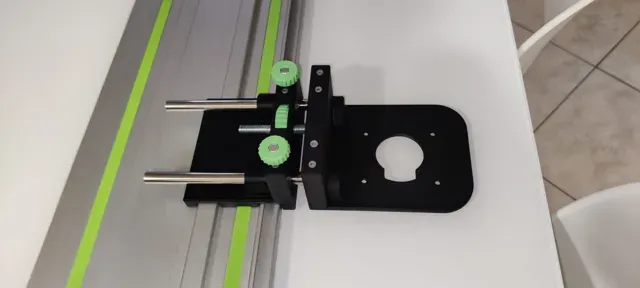

Attraverso una vite M8 ed una manopola è possibile far avanzare la parte della basetta dove è fissato il rifilatore, così non sarà necessario muovere la guida nel caso in cui ci servisse una fresata più ampia.

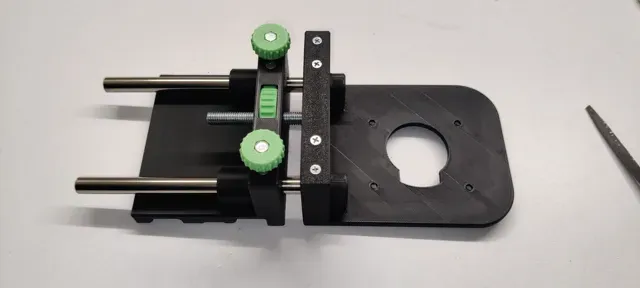

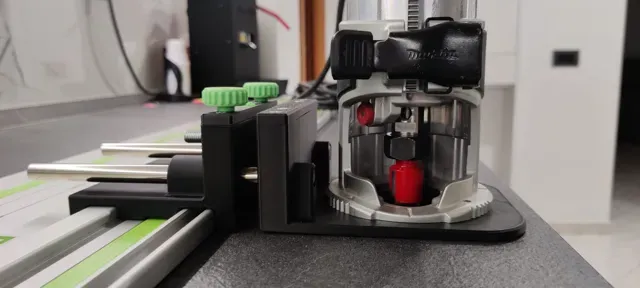

Nella parte alta ci sono due pomellini (di colore verde nella foto) che servono per fissare le barre in acciaio quando avremo impostato la misura corretta.

Tutte le parti stampate in verde sono da intendersi come meccanismi di regolazione (un po' come fa festool insomma :-) )

L'assemblaggio è un po' articolato, e sono necessari alcuni accessori esterni (visibili in foto), questo è l'elenco:

N° 2 tondini di acciaio con diametro 10mm e lunghezza a piacere

N° 1 vite con testa esagonale M8X50 o superiore

N° 8 viti M3x18 con testa svasata

N° 2 viti M4x30 con testa esagonale

N° 2 viti M4x25 con testa tonda ed innesto a brugola (le viti nere in foto)

N° 1 dado M8

N° 8 inserti filettati a caldo M3

N° 4 inserti filettati a caldo M4

N.B: Il progetto è realizzato sulla base del mio binario Festool e della tolleranza delle mie stampanti. E' possibile che le misure differiscano leggermente rispetto a quello che otterrete voi.

ATTENZIONE: nel file istruzioni sono riportate le misure sbagliate per quanto riguarda le 8 viti ed inserti; si tratta di viti con passo M3 e non M2!!

Ogni consiglio è ben accetto e se vi avanza…un boost non fa mai male ;-)

N.B: nel caso in cui qualcuno di voi avesse la necessità di utilizzarlo con un rifilatore differente, nessun problema, mandami le misure dei fori e adatto la basetta!!

UPDATE:

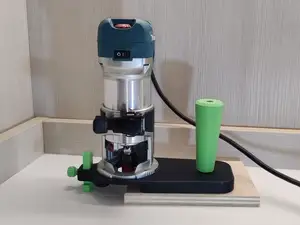

Ho aggiunto un altro print profile per poter utilizzare la basetta ad immersione della Makita, molto più stabile e comoda nelle regolazioni!

Per questo profilo non saranno necessari gli innesti a caldo in quanto le viti filetteranno direttamente sulla plastica!

Ciao
