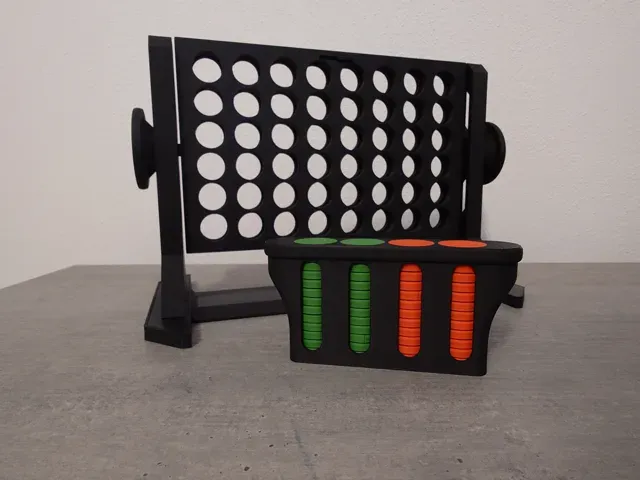

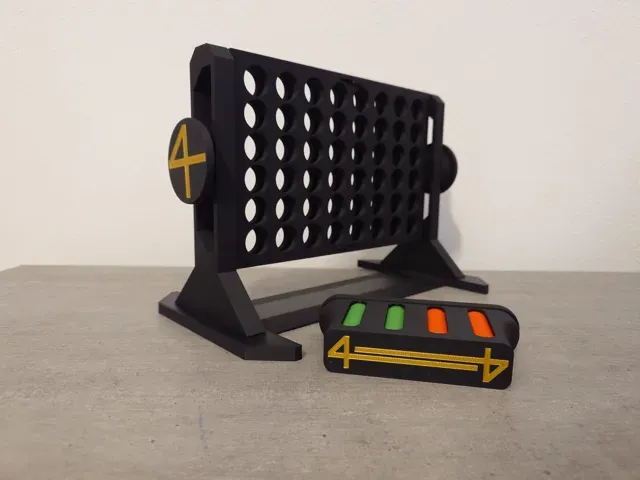

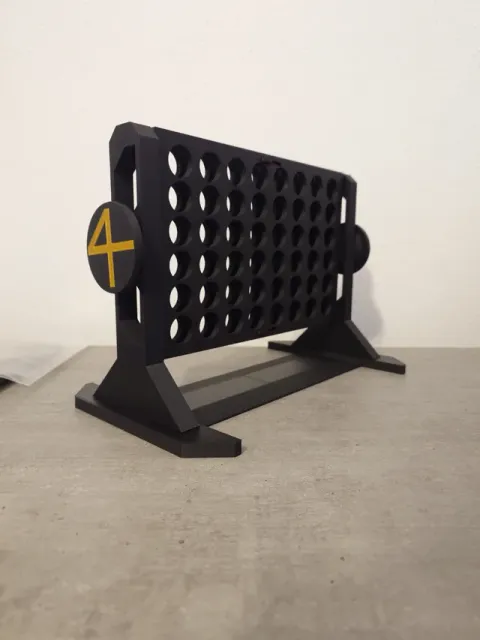

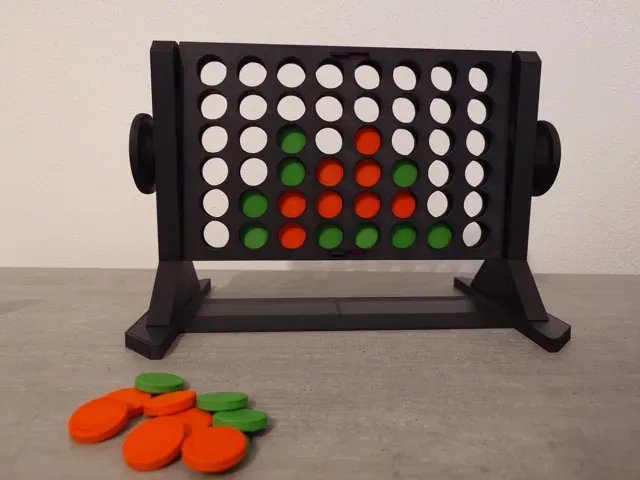

Connect 4 with a twist / 4 Gewinnt zum Drehen

Regeln

- Die Spieler legen abwechselnd ihre Chips in die gewünschten Spalten. - Wer es schafft, als Erster vier Chips einer Farbe vertikal, horizontal oder diagonal in einer Reihe zu platzieren, gewinnt. Unterschied zum normalen „4-Gewinnt“ / „Connect 4“:

- Vor jedem Zug dürfen die Spieler wählen, ob sie das Spielfeld drehen ODER einen Chip einwerfen möchten. Das Set ist so konzipiert, dass man das Spielfeld nur drehen kann, wenn alle Spalten geschlossen sind (so können keine Chips herausfallen). Zum Sperren des Drehmechanismus schiebt man den „Schieber“ einfach in die Sperrrichtung. Ist der Drehmechanismus gesperrt, kann das Spielfeld nicht gedreht werden, dafür ist der Einwurf freigegeben.

Spielfeld freigegeben / Drehen gesperrt:

Spielfeld gesperrt / Drehen freigegeben:

Anleitung zum Zusammenbauen

(Tipp: Zuerst alle Teile ohne Klebstoff zusammenstecken und testen. Anschließend, wenn alles passt, können die Verbindungen verklebt werden.)

- „Stacker“ drucken („Gros“ für eine lockere Aufbewahrung der Spielsteine, „klein“ für eine passgenauere Aufbewahrung).

Aussparungen für Magnete (12x2) sind vorhanden, Magnete müssen aber im Regelfall nicht eingesetzt werden, da der Deckel so auch schon gut hält.

- „Chips_1“ und „Chip_2“ in verschiedenen Farben drucken. - Bitte auf Kalibrierung des Filaments achten! Fluss muss passen! Wenn der Fluss nicht passt, werdet ihr das selbe Problem bekommen, wie ich (Bei rot hatte ich einen viel zu hohen Fluss..):

- „Seite_A“ drucken. - „Seite_B“ drucken. - „Schieber“ drucken. - Die beiden „Schieber“ in die dafür vorgesehenen Aussparungen einsetzen. - Achtung : Darauf achten, dass die farblich gleichen „Schieber“ (z. B. beide grün) in die gleiche Richtung zeigen! - „Seite_A“ und „Seite_B“ zusammensetzen. Darauf achten, dass oben und unten bündig abschließen. - Für den Boden kann gewählt werden, ob man einen Boden mit oder ohne Umrandung möchte. - Eine Umrandung verhindert, dass beim Entleeren des Spielfeldes Chips unkontrolliert herausfallen. - „Boden_A“ oder alternativ „Boden_m_Rand_A“ drucken. - „Boden_B“ oder alternativ „Boden_m_Rand_B“ drucken. - „Boden_xxxxxxxxxxx_A“ und „Boden_xxxxxxxxxxxxxx_B“ miteinander verbinden. - „Fuß“ drucken. - Die gedruckten „Fuß“ nun auf die verbundenen „Boden_xxxxxxxxxxxx_“ aufsetzen. - Hinweis : Auf die Ausrichtung achten! Die Druckseite (Druckbett-Seite) zeigt jeweils nach außen. - „Dreher“ drucken. - Den „Dreher“ in die Öffnungen der „Fuß“ -Teile einsetzen, aber noch nicht ganz durchschieben. - Die zusammengefügten „Seite_A“ und „Seite_B“ zwischen den beiden „Fuß“ -Teilen halten. - Wichtig : Die „Schieber“ müssen gesperrt sein (sie ragen nicht aus dem Feld). - Mithilfe des „Dreher“ werden die Seiten in den vorgesehenen viereckigen Aussparungen fixiert. - Zum Schluss den „Dreher“ von beiden Seiten festdrücken, um sicherzustellen, dass alle Teile stabil verbunden sind.

Boost Me If you like the printed game - feel free to give me a Boost! :)

Rules

- Players take turns placing their chips in the desired columns. - The first player to line up four chips of the same color vertically, horizontally, or diagonally wins. Difference from regular “4-Gewinnt” / “Connect 4”:

- Before taking their turn, players may choose whether to rotate the playing field OR place a chip. This set is designed so that the playing field can only be rotated when all columns are closed (so that no chips can fall out). To lock the rotation mechanism, simply push the “Schieber” in the locking direction. Once locked, the field cannot be rotated, but the chip entry is free.

Playing field enabled / Rotation locked:

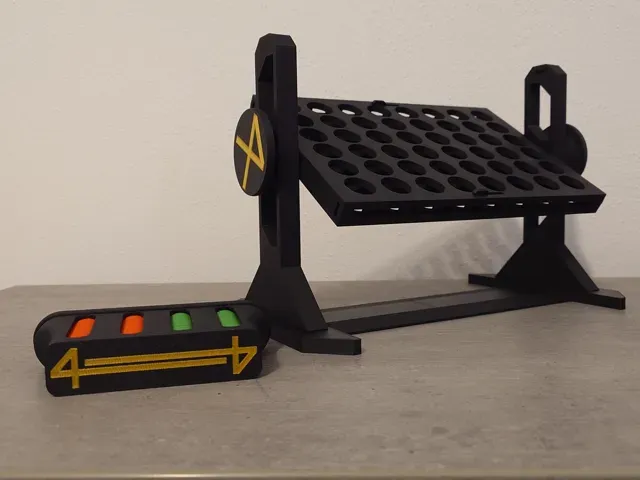

Playing field locked / Rotation enabled:

Assembly Instructions

(Tip: First fit all parts together without glue. After a successful test, you can glue them if necessary.)

- Print the “Stacker” (“Gros” for looser chip storage, “klein” for a tighter fit).

Recesses for magnets (12x2) are provided, but magnets generally don’t need to be used because the lid already holds securely as it is.

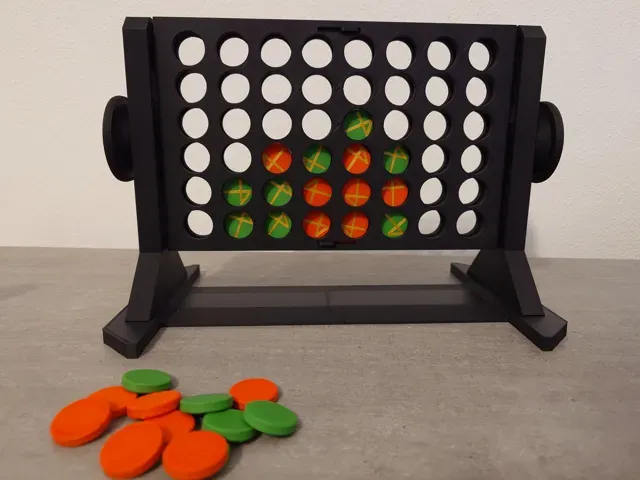

- Print “Chip_1” and “Chip_2” in various colors. Please make sure the filament is properly calibrated! The flow rate must be correct! If the flow rate isn’t correct, you’ll encounter the same problem I did (for the red filament, my flow rate was much too high).

- Print “Seite_A” . - Print “Seite_B” . - Print “Schieber” . - Insert the two “Schieber” into the designated recesses. - Note : Make sure identically colored “Schieber” (e.g., both green) face the same direction! - Join “Seite_A” and “Seite_B” , ensuring the top and bottom edges line up flush. - Choose the type of base you want—either with or without a surrounding rim. - A rim helps prevent chips from falling out uncontrollably when emptying the field. - Print “Boden_A” or alternatively “Boden_m_Rand_A” . - Print “Boden_B” or alternatively “Boden_m_Rand_B” . - Connect “Boden_xxxxxxxxxxx_A” and “Boden_xxxxxxxxxxxxxx_B” together. - Print “Fuß” . - Attach the printed “Fuß” onto the connected “Boden_xxxxxxxxxxxx_” parts. - Hint : Pay attention to orientation! The printed side (the side that was on the print bed) should face outward. - Print “Dreher” . - Insert the “Dreher” into the corresponding openings in the “Fuß” , but do not push it all the way through yet. - Hold the assembled “Seite_A” and “Seite_B” between the two “Fuß” parts. - Important : The “Schieber” must be in their locked position (they must not protrude from the field). - Use the “Dreher” to fix the sides in the corresponding square cutouts. - Finally, push the “Dreher” firmly from both sides to ensure all parts are securely connected.
