JeNo 25 Drone Frame (JeNo Pocket custom)

Version actuelle : 1.0.0 (cf. changelog en bas de page) datant du 19/03/2025

Index :

- Présentation - Les versions - Spécifications - Liste de matériel - Montage - Configurations - TPU : mode d'emploi - Versions et fichiers - Faire découper le châssis - Presets Betaflight JeNo - Exemple de Setup - Concepteurs - Par la communauté : remix et TPU - Changelog

L'essentiel en quelques points :

Remix conçu à partir du JeNo Pocket et du JeNo 3" par We Are Fpv

Parfaite intégration de la caméra du DJI Air Unit O4 Lite

Géométrie Wide-X

Design mythique de la famille des JeNo

Plusieurs versions proposées : écartement camera en 19mm ou 14mm

Low Profile ou Normal

3 styles proposées allant du Light au bando

Châssis, entretoises et hélices invisibles dans le retour vidéo

Conçu pour : DJI AU O4 Lite, WalkSnail, HDZero, Analogique

Caméra Softmountée pour une bonne stabilisation et une meilleure durabilité

Open Source

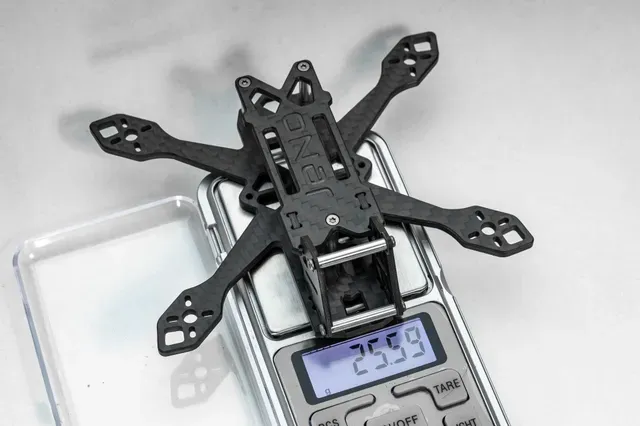

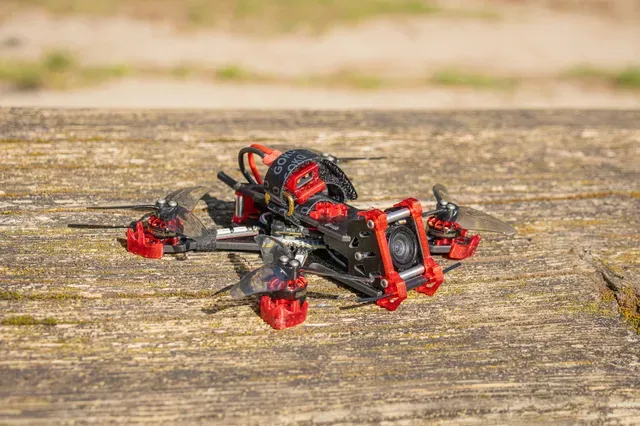

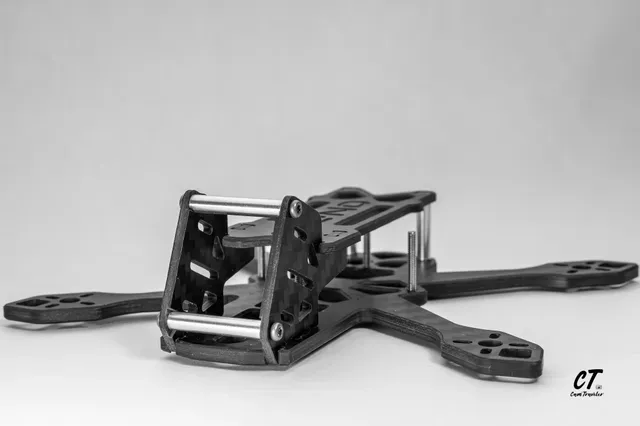

1. Présentation

Ce projet est un remix de la frame JeNo Pocket conçu par Jéjé de l'équipe We Are FPV. Mon approche sur cette conception est différente de la sienne : du côté de WaF, Jérome a privilégié les caractéristiques de vol, la stabilité, le poids et la facilité de build.

De mon côté, j'ai privilégié le design caractéristique des JeNo, inspiré des formes du JeNo 3" light.

Cette frame n'est donc ni développée, ni testée, ni maintenue par WaF.

Elle est en béta test . 1 seule version est en cours de montage et je compte sur toute la communauté pour créer, modifier et tester toutes ces configurations.

Faites vivre la passion JeNo !!

Le JeNo existe aussi en 3 et 3.5" , en 5 et 6" ainsi qu'en 7 et 8" ou encore le tout nouveau JeNo Fit 3/3,5" !

2. Les versions :

Cette frame est disponible en plusieurs versions/styles pour convenir à la plupart des demandes.

2.1 Ecartements Camplates

Dans un premier temps, elle se distingue par 2 écartements de camplates :

- Ecartement de 19mm : Caméra au format Micro 19x19 (Walksnail Avatar HD Camera V2, caméra O4 light avec “camera shell” de chez Flywoo (j'en parle plus bas) et pourquoi pas une version en O4 PRO naked ?). - Ecartement de 14 mm : Caméra au format Nano 14x14 (Dji O4 light, Walksnail Avatar HD Nano Camera, Caddx Nebula pro nano, Camera nano HDZERo mais aussi analog.)

2.2 Hauteur du bus

La seconde variante se distingue par le choix de la hauteur du bus :

- Low Profile 14 mm : conçu pour les AIO + VTX single board (O4 light, Analog., Hdzero 1s, Walksnail light, etc.) - Normal profile 20 mm : pour le reste des VTX (Walksnail Avatar HD V2, Caddx vista naked, etc.). Attention : Le Dji O3 ne rentre pas dans cette hauteur de build, je vous conseille de prendre le JeNo 3" pour cette configuration qui sera plus adapté.

2.3 Le Style

Enfin, lorsque vous avez choisi l'écartement des camplates ainsi que la hauteur du build, vous pouvez choisir entre plusieurs styles de versions :

Bottom plate :

- Bando : Renforcée au niveau des bras, sans évidement. Frame lourde, prévoir la motorisation adaptée. - Freestyle : Meilleur compromis solidité/poids - Light : identique à la freestyle mais avec des évidements en plus au niveau des bras. - Extra (JeNo 3" light style) : reprend les évidements de la version 3" du JeNo light. Les Aio avec l'usb en sous-face de type “whoop” sont compatibles avec toutes les bottom (excepté pour la version JeNo 3" Light Style).

Top plate :

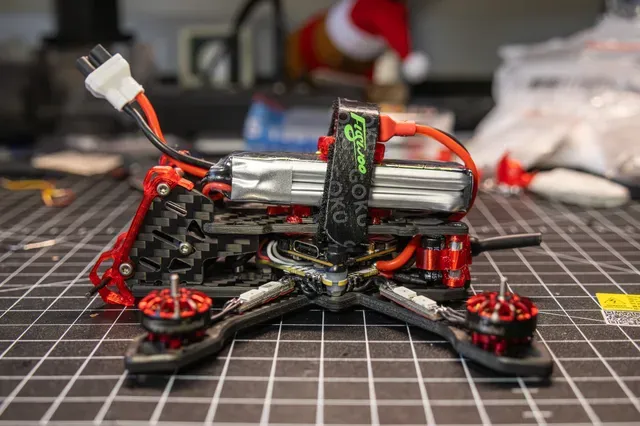

Les 2 versions proposées permettent de faire passer la pigtail XT30 soit à l'avant du build, soit à l'arrière. Elles disposent toutes les 2 d'un passage de sangle. Il faudra prévoir des chanfreins sur les vis afin que ces dernières ne gênent pas l'installation de la lipo.

- Bando : Sans évidement. - Freestyle/light : Meilleur compromis solidité/poids Camplates :

Les versions proposées ici reprennent les styles précédents :

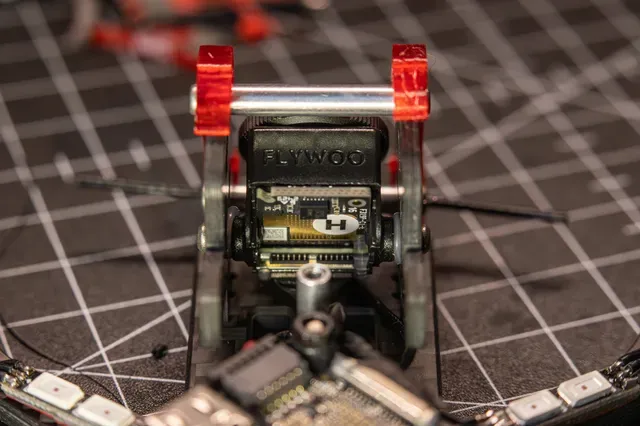

- Bando : Sans évidement. Montage simple avec 1 vis au centre, ou écartement 16mm pour le O4 light. - Freestyle/light : Meilleur compromis solidité/poids. Montage simple avec 1 vis au centre ou écartement 16mm pour le O4 light. - Sofmount : Comme pour les autres JeNo, permet d'adapter des cameras différentes à l'aide de TPU pour les "sofmounter". indispensable pour le O4 light. Des “poches” de 0,5mm sont présentes sur chaque côté des camplates de l'écartement de 19mm afin d’accueillir des standoffs de 20mm qui sont une taille standard, plus facile à trouver. Pour les standoffs de 14mm, ils sont disponibles par exemple ici : Standoff Dia. 3.5mm 14mm

Les pièces sont interchangeables uniquement au sein d'une version d'écartement des camplates : 14mm OU 19mm.
