Dachlüfter für Wohnwagen - Roof vent for caravans

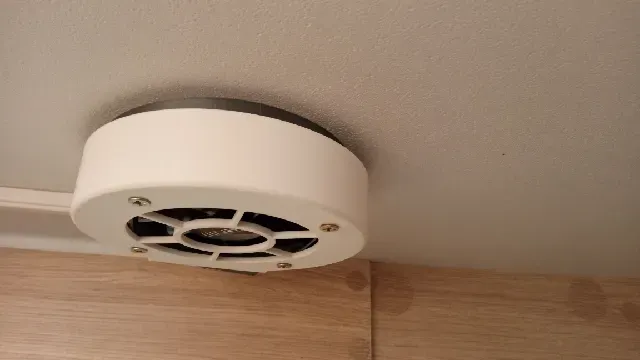

Der Luftdurchsatz eines kleinen Pilzlüfters ist sehr gering. Speziell in Bad/Toilette eines Wohnwagens reicht das nicht aus. In meinem Fall handelt es sich um den serienmäßigen Dachlüfter in einem neuen, kleinen Sterckeman - Wohnwagen (baugleich mit Caravelair). Die Öffnung im Dach hat Durchmesser 100 mm. Der Teilkreisdurchmesser der 3 vorhandenen Schrauben ist ca. 91 mm. Das letzte Bild zeigt den passiven Lüfter vor dem Umbau. Mit folgenden Teilen habe ich daraus einen aktiven Lüfter gebaut:

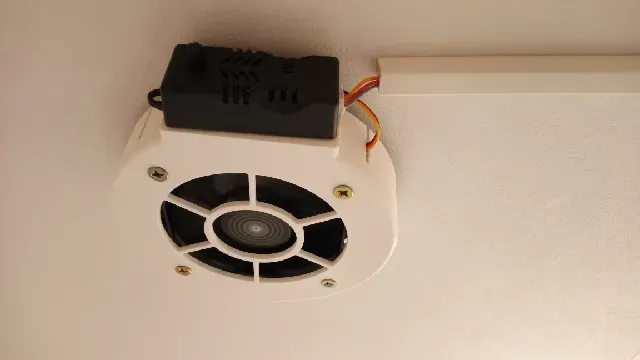

- Das vorhandene Oberteil (Pilz) wird weiter verwendet (Hersteller unbekannt). - Das vorhandene Unterteil wird durch Teil 1 ersetzt. - Die 3 vorhandenen Schrauben werden dafür weiter verwendet. - Ein PC-Lüfter 80 x 80 mm mit möglichst hohem Luftdurchsatz, möglichst geräuscharm durch integrierte Entkopplung. - Teil 2 kommt unter den Lüfter und bietet auch Platz um nicht benötigte Kabellänge des Lüfterkabels aufzunehmen. - Am Teil 2 befindet sich eine ebene Fläche, um einen Drehzahlregler für PC-Lüfter anzubringen. - Mit 4 Spax-Schrauben 3 x 40 mm mit Senkkopf werden Teil 2, der PC-Lüfter und Teil 1 zusammengehalten. Der elektrische Anschluss muss natürlich durch eine fachkundige Person durchgeführt werden.

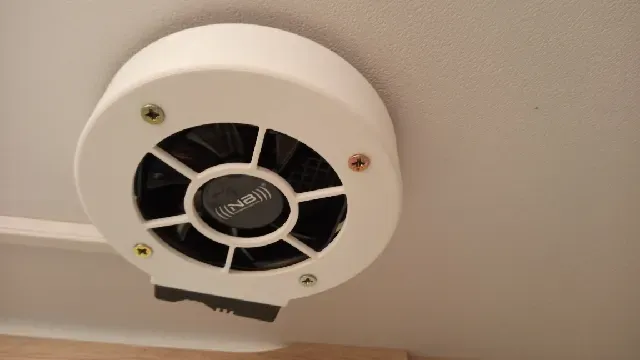

The air flow rate of a small dome vent is very low. This is not sufficient, especially in the bathroom/toilet of a caravan. In my case, it is the standard roof vent in a new, small Sterckeman caravan (identical in construction to Caravelair). The opening in the roof has a diameter of 100 mm. The pitch circle diameter of the 3 screws is about 91 mm. I used the following parts to build an active fan:

The existing upper part (dome) is still used (manufacturer unknown). The existing lower part is replaced by part 1. The 3 existing screws are still used. An 80 x 80 mm PC fan with the highest possible air flow rate and as little noise as possible (integrated decoupling). Part 2 goes under the fan and also provides space to accommodate any excess length of fan cable. Part 2 has a flat surface for attaching a speed controller for PC fans. Part 2, the PC fan and part 1 are held together with 4 Spax screws 3 x 40 mm with countersunk heads.

The electrical connection must, of course, be carried out by a qualified person.
