Prusa MK3/s X-Axis R4+ with full tensioner

UPDATE 18/08/2019

Es ist besser die Umlenkrolle von Prusa gegen eine gleich mit zwei Lagern zu tauschen, da die Originale bei richtungswechsel das Schlingern anfängt.

It is better to exchange the pulley from Prusa for one with two bearings, as the originals will start to roll when changing direction.

I buy this parts

https://www.ebay.de/itm/5x-GT2-2GT-6mm-10mm-Riemenscheibe-Bohrung-3-5mm-Zahnrad-Pulley-3D-Drucker-CNC/153219305193

in W6mm, 20T, Bore 3mm, Toothless

DEUTSCH:

Ich habe für den MK3/s für Prusa die Z-Schlitten mit einem Riemenspanner und einer Klemm funktion für die Laufbuchsen versehen.

Dieses Projekt lehnt sich an das von "Revised X-Axis (Prusa I3) by vekoj" ist aber kein direkter Remix.

Der Motorhalter läuft auf der Basis des Originalen R4 von Prusa, wurde nur im Design und natürlich in der Funktion erweitert und das Gegenstück nun der Spanner ebenfalls, allerdings mit einigen komponenten aus mehreren verschiedenen Projekten.

Dieses Kit ist Absolut kombatibel zu allen anderen Prusa MK3 und MK3s Teilen der R3 und R4 Typen. Es müssen KEINE sonstig veränderten Teile gedruckt werden. Diese halten sich absolut an das Original Maß von Prusa und können so auch mit den Originalen X-Axis Schlitten benutzt werden! Das war Ziel Nr. 1 dieses Projektes, desweiteren wurde versucht alles so zu bauen das keine weiteren zusatzteile besorgt werden müssen, einzig eine 13mm M3 Senkkopfschraube wird benötigt um die Umlenkrolle in den Spanner zu schrauben, sollte sie am Spanner leicht überstehen kann dies einfach abgefeilt werden bis sie flach ist. Der rest geht alles mit den Original Teilen und ein paar Schrauben aus der Spare Parts Tüte.

Dazu passten perfekt ein paar andere R4+ Teile die ich bei meinem MK3s Umbau eingesetzt habe. Siehe --> https://www.thingiverse.com/thing:3811614

ENGLISH:

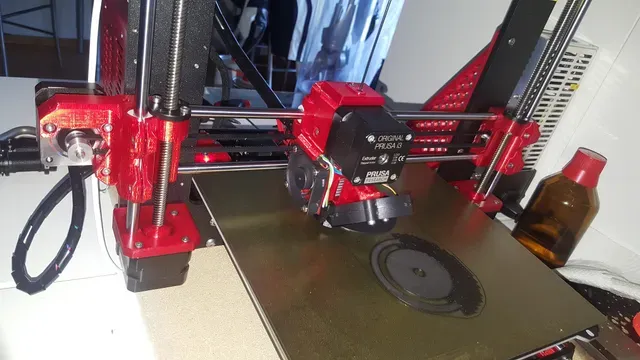

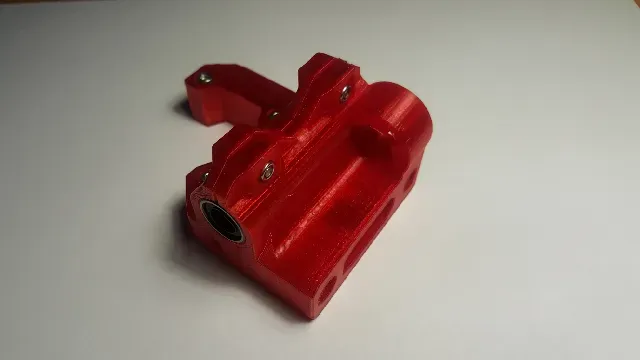

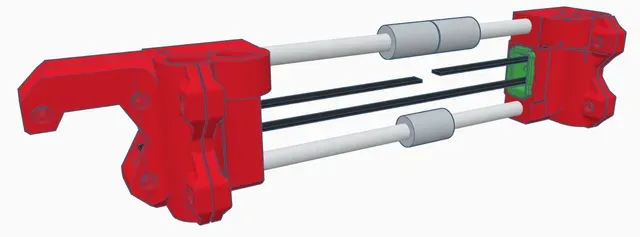

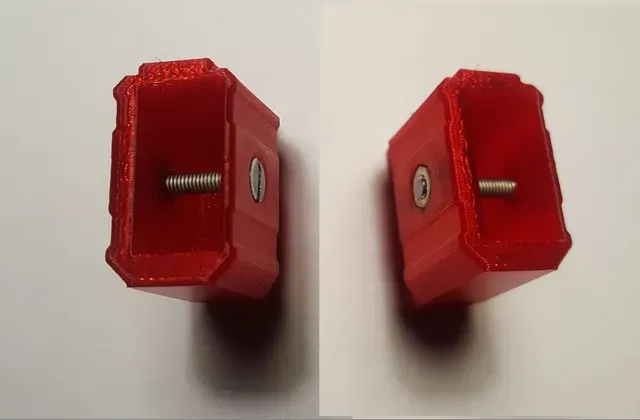

For the MK3/s for Prusa I have equipped the Z-slides with a belt tensioner and a clamping function for the liners.

This project is based on "Revised X-Axis (Prusa I3) by vekoj" but is not a direct remix.

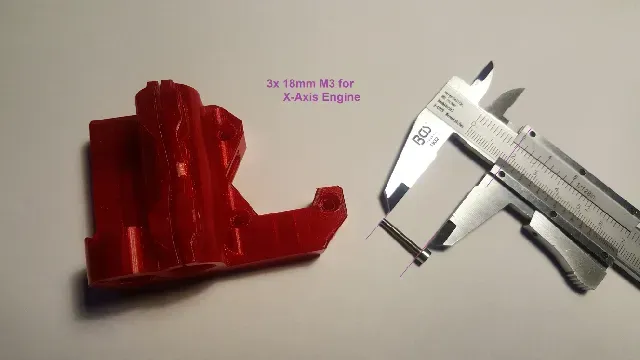

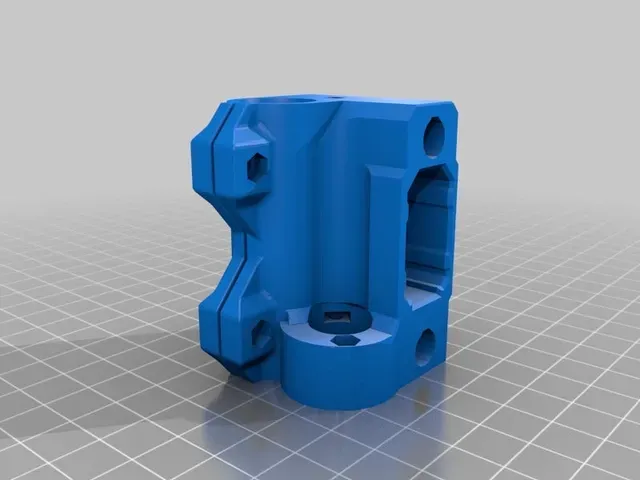

The engine holder is based on the original R4 from Prusa, has been extended only in design and of course in the function and the counterpart now the tensioner also, but with some components from several different projects.

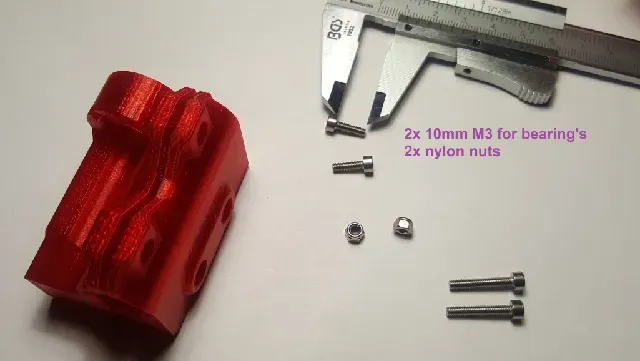

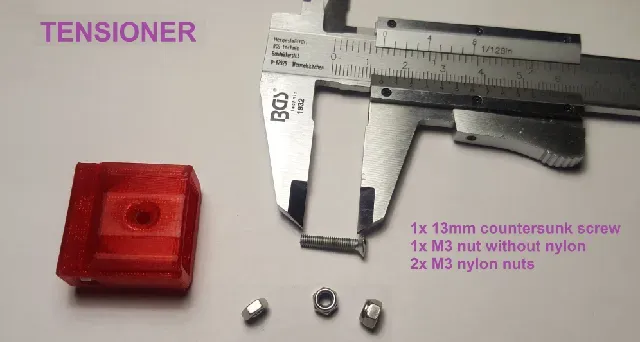

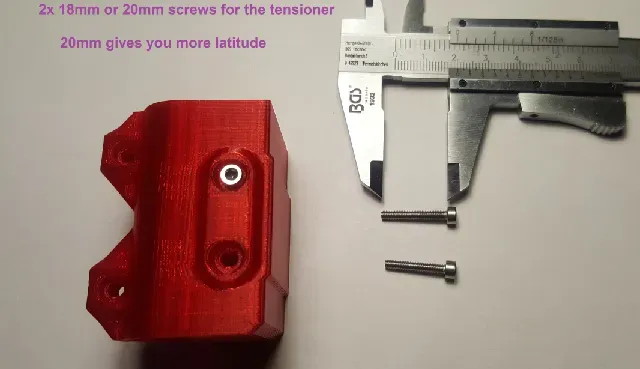

This kit is absolutely compatible with all other Prusa MK3 and MK3s parts of the R3 and R4 types. No other parts need to be printed. These adhere absolutely to the original measure of Prusa and can be used with the original X-Axis sled! That was the aim of this project, furthermore, it was tried to build everything so that no additional parts had to be procured, only a 13mm M3 countersunk screw is needed to screw the pulley into the tensioner, if it easily gets over the tensioner, it can simply be filed down until it is flat. The rest is all with the original parts and a few screws from the Spare Parts bag.

To fit perfectly with a few other R4 + parts that I have used in my MK3s conversion.

See -> https://www.thingiverse.com/thing:3811614

Print instructions

Category: 3D Printer Parts Print Settings

Printer Brand: Prusa

Printer: i3 MK3

Rafts: No

Supports: No

Resolution: 0,2 or less

Infill: 20-30%

Filament: use what you love PETG Post-Printing
