Flying Bear Ghost 5 quick detachable head

Быстросъёмная голова для 3D принтера Flying Bear Ghost 5.

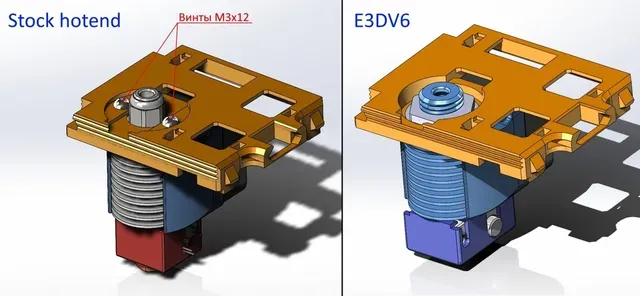

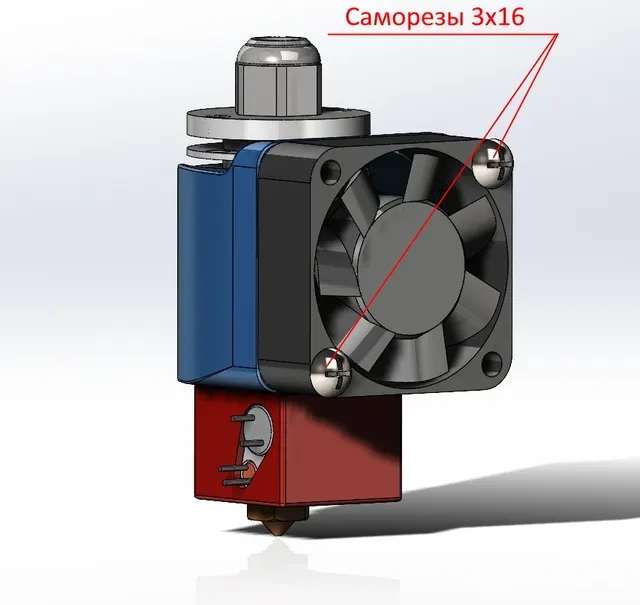

Два варианта: для стокового хотенда и для e3dv6 c гайкой. Каждый вариант имеет 3 версии: Thin под установку вентиляторов 4010 с толщиной крепежных ушей 1,2 мм; Fat под установку вентиляторов 4010 с толщиной крепежных ушей 1,6 мм; Fat2 под установку вентиляторов 4010 с толщиной крепежных ушей 2,5 мм.

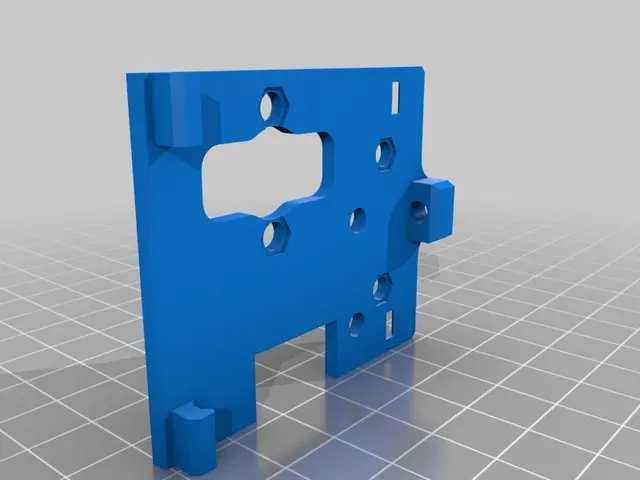

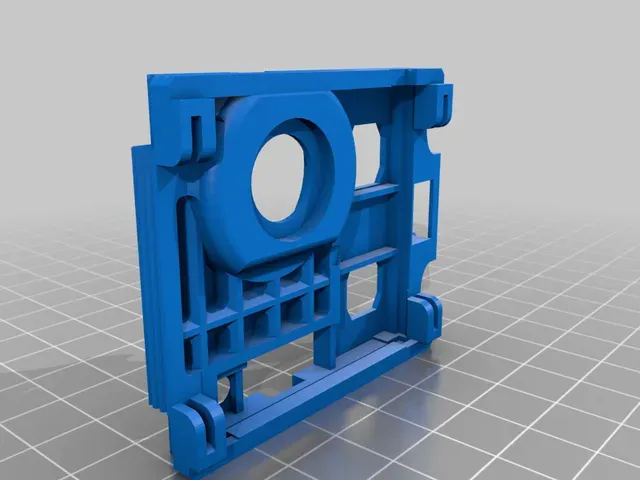

Отличие варианта e3dv6 от стока только в детали Main_module и способе крепления к ней, остальные детали универсальные.

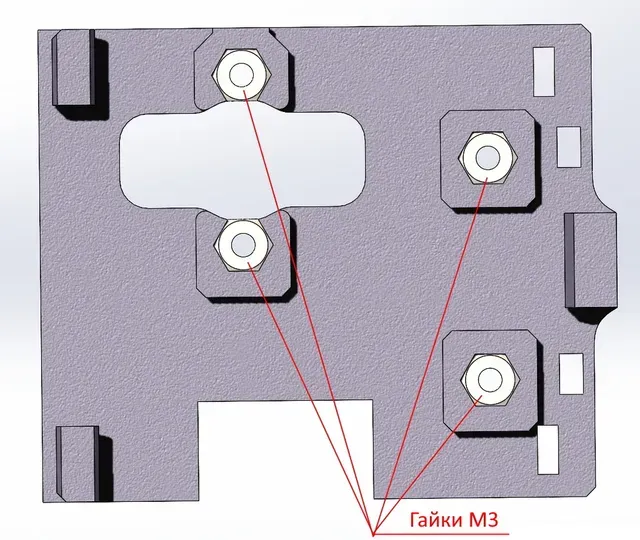

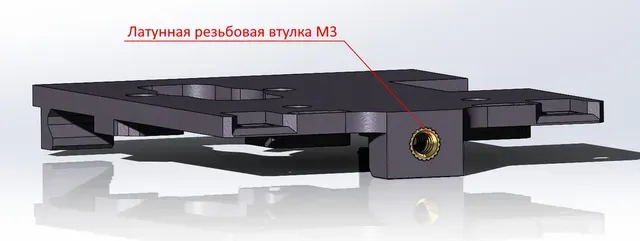

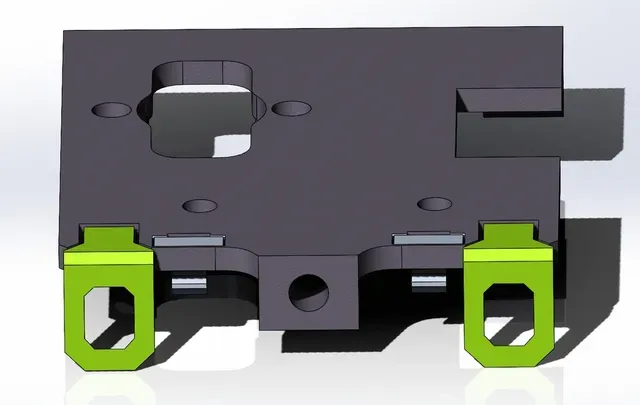

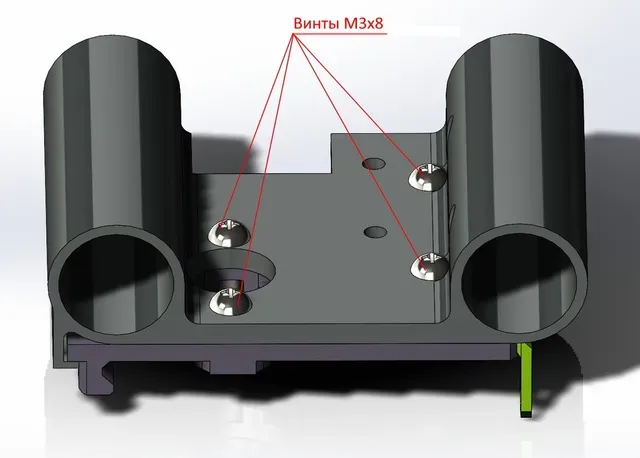

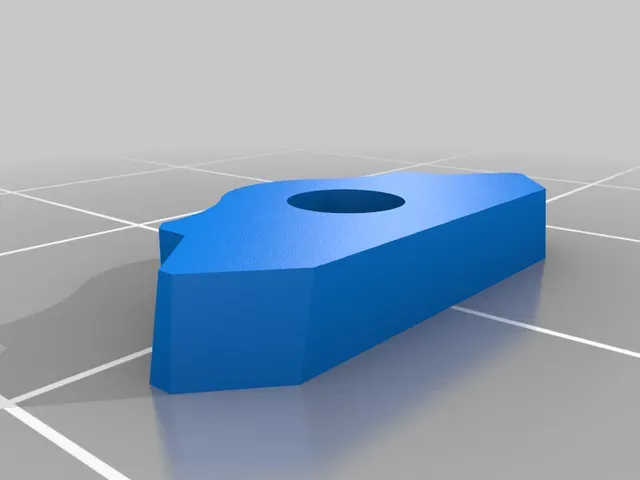

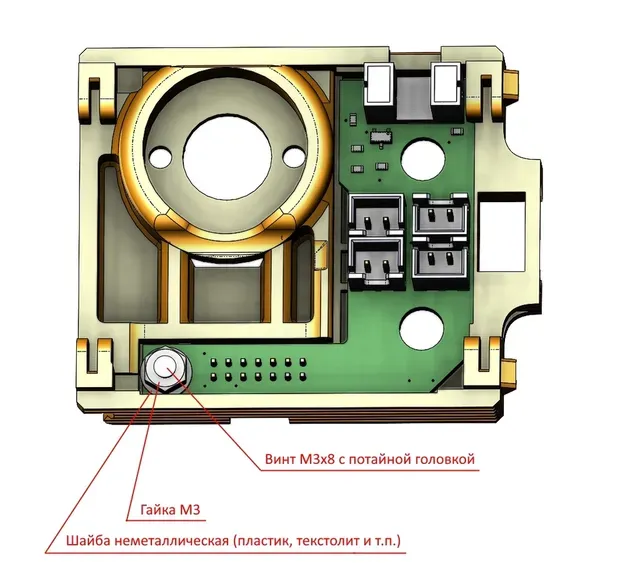

Предусмотрено 2 способа фиксации: 1 - большие защёлки, 2 - винт М3. Не обязательно использовать все 2 способа, как показали тесты вполне достаточно и одного, но для подстраховки можно использовать два.

Потеря по оси Z около 6,5 мм. Не забудьте заново настроить стол после установки головы. Также рекомендую после каждого снятия и установки головы проводить калибровку стола.

Сказать "Спасибо":

paypal.me/lakerman1987

При поддержке группы https://t.me/Ghostbustersss

Print Settings

Printer:

Flying Bear Ghost 5

Rafts:

No

Supports:

Yes

Resolution:

0.08

Infill:

50

Filament: Any ABS

Rainbow

Notes:

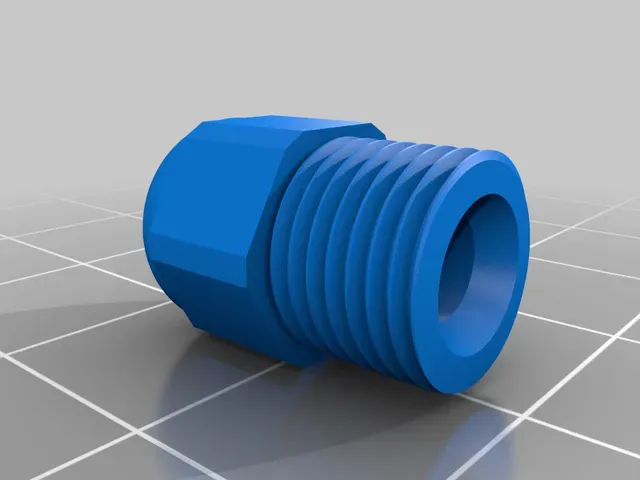

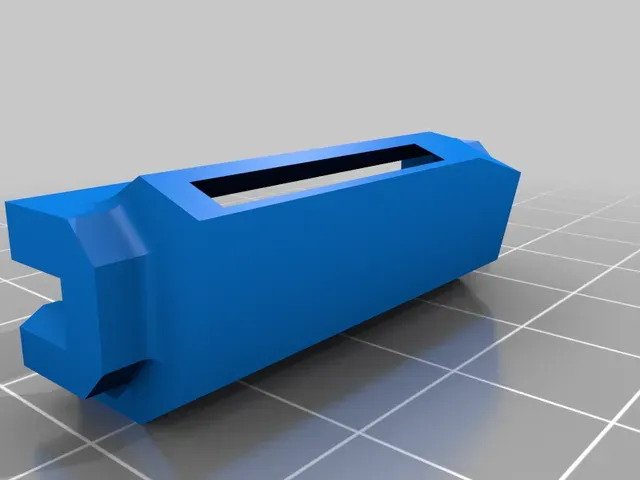

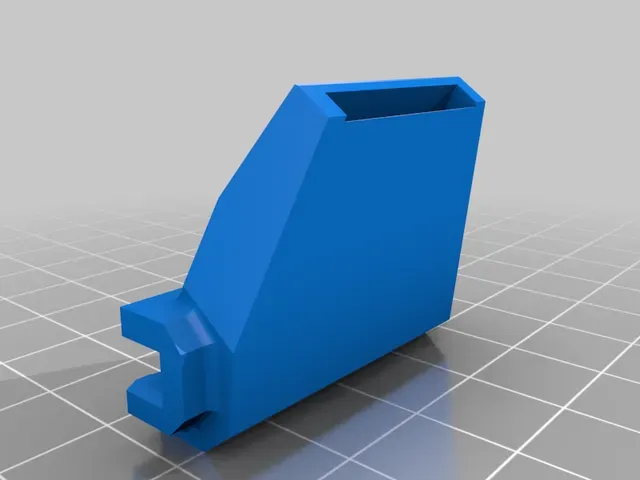

Сопла печатать из ABS, Nylon и т.п., главное из пластика с как можно более высокой рабочей температурой. Детали Main_module и Base_module рекомендуется печатать из Nylon, ABS, а лучше композит, но в крайнем случае можно и PETG. Использовать PLA не рекомендуется. Гайку для радиатора E3DV6 печатать с масштабом 102% для ABS, 101% для PETG. На сопла обдува рекомендую наклеить кусок алюминиевой фольги или скотча в районе нагревателя.

How I Designed This

Category: 3D Printer Parts
