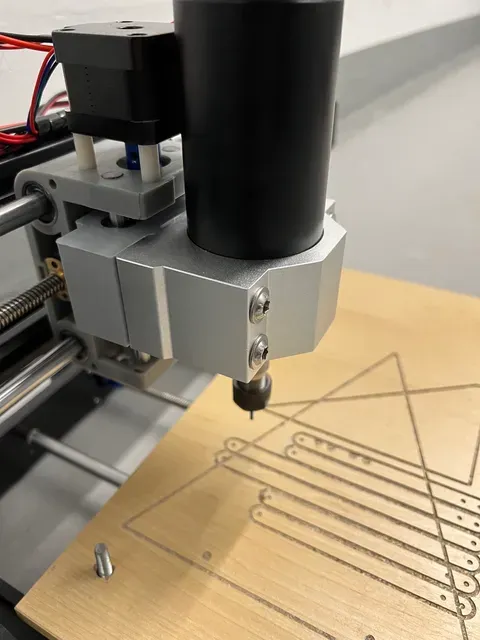

CNC 3018 Pro Spindle Upgrade

Dieser Remix eines Modells von Hannes Weisbach LINK und das Netzteil-Gehäuse wurden während eines Twitch Streams entworfen, modelliert und aufgebaut. Das Projekt ist für die Inbetriebnahme des Sets “ER11 Chuck CNC 500 W Spindelmotor mit 52 mm Klemmen und Drehzahlregler für die Stromversorgung” an einer “CNC 3018 Pro” gedacht und beinhaltet alle benötigten Komponenten.

(die Anleitung kann auf den Projektbildern nachvollzogen werden)

Druckdaten Spindeladapter:

- ASA oder ABS - Schichthöhe: 0,2 mm - Infill: 50% - Schichten oben und unten: 4 - Wandlinien: 4 - Stützstruktur: größtenteils keine / teilweise konzentrisch Druckdaten Netzteil-Gehäuse:

- PLA oder PETG - Schichthöhe: 0,2 mm - Infill: 15% - Schichten oben und unten: 4 - Wandlinien: 4 - Stützstruktur: keine Benötigte Materialien Spindeladapter:

- ASA oder ABS - 1x Die Spindel (ER11 Chuck CNC 500 W Spindelmotor mit 52 mm Klemmen und Drehzahlregler für die Stromversorgung) - 4x Linsenkopfschraube M2 x 8 mm - 4x Linsenkopfschraube M2 x 12 mm - 1x TR8x4 T8 POM Anti-Rückschlagmutter Pitch 2 mm Lead 4 mm - 4x Linsenkopfschraube M6 x 80 mm - 4x Mutter M6 - 4x Linearkugellager 8 mm Innendurchmesser, 15 mm Außendurchmesser, 17 mm Länge (es können auch die Original-Lager aus der Z-Achse weiterverwendet werden) - Schrumpfschlauch nach bedarf (optionale Z-Endschalter)

- 2x Mikroschalter NC+NO (12,8 mm x 6,5 mm x 5,8 mm) Lochabstand 6,5 mm - 2x 2 Pin Dupontkabel Rastermaß 2.54 mm, Buchse, 30 mm - 40 mm Länge

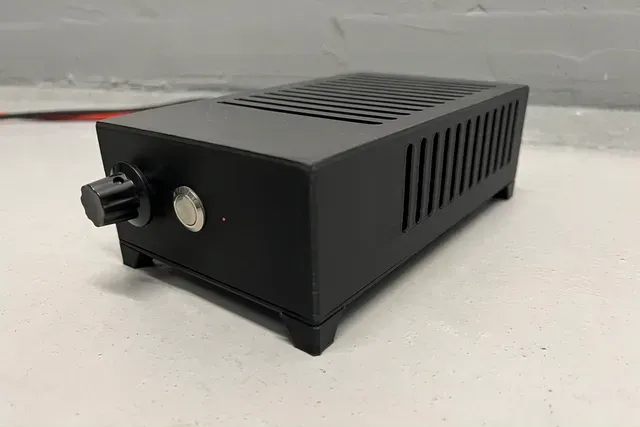

Benötigte Materialien Netzteil-Gehäuse und Anschluss:

- PLA oder PETG - 1x Das Netzteil und das Poti (ER11 Chuck CNC 500 W Spindelmotor mit 52 mm Klemmen und Drehzahlregler für die Stromversorgung) - 2m 1.3mm² 16 AWG Silikon Kabel - 4x Gewindeeinsatz M4 x 8,1 mm (Schmelzgewinde) - 4x Senkkopf Schraube M4 x 10 mm - 1x Druckknopfschalter 16 mm (mit Verriegelung) - 1x Anschlusskabel (Netz) - 2x Kabelbinder 100 mm x 2,5 mm - Sekunden- oder Heißkleber - Schrumpfschlauch nach bedarf (optionale Satus oder Power LED)

- 30cm Glasfaser Lichtleiter 0,75mm Druckliste Netzteil-Gehäuse:

- 1x Boden.stl - 1x Haube.stl - 1x LED Adapter.stl (optional) - 4x Fuss.stl

→ENGLISH VERSION ←

This remix of a model by Hannes Weisbach LINK and the power supply case was designed, modeled and built during a twitch stream . The project is an upgrade of the CNC 3018 Pro using "ER11 Chuck CNC 500W Spindle Motor with 52mm Clamps and Power Supply Speed Governor" and includes all necessary components.

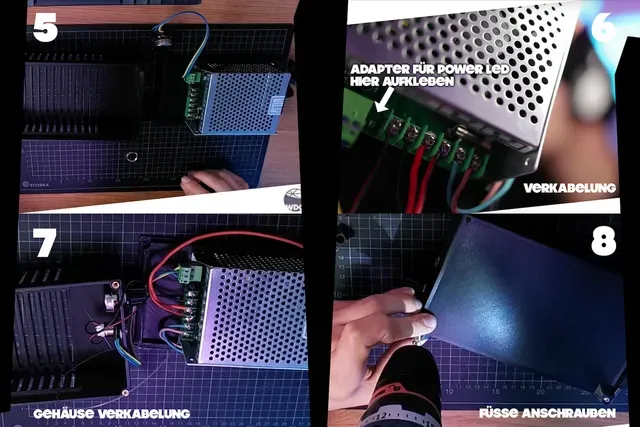

(The instructions can be traced on the project images)

Print data Spindle-Adapter:

- material: ASA or ABS - layer height: 0,2 mm - infill: 50% - top and bottom layers: 4 - wall layers: 4 - support structure : mostly none / partly concentric Print data Powersupply-Case:

- material: PLA or PETG - layer height: 0,2 mm - infill: 15% - top and bottom layers: 4 - wall layers: 4 - support structure: none Required materials Spindle-Adapter:

- ASA or ABS - 1x The Spindle (ER11 Chuck CNC 500W Spindle Motor with 52mm Clamps and Power Supply Speed Governor) - 4x pan head screw M2 x 8 mm - 4x pan head screw M2 x 12 mm - 1x TR8x4 T8 POM Anti-Kickback Nut Pitch 2mm Lead 4mm - 4x pan head screw M6 x 80 mm - 4x nut M6 - 4x linear ball bearings 8 mm inner diameter, 15 mm outer diameter, 17 mm length (the original bearings from the Z-axis can also be used) - Shrink tubing as needed (optional Z limit switch)

- 2x microswitches NC+NO (12.8 mm x 6.5 mm x 5.8 mm) hole spacing 6.5 mm - 2x 2 pin Dupont cable pitch 2.54 mm, socket, 30 mm - 40 mm length

Required materials Powersupply-Case:

- PLA or PETG - 1x The power supply and pot (ER11 Chuck CNC 500W spindle motor with 52mm terminals and speed controller for power supply) - 2m 1.3mm² 16 AWG silicone cable - 4x thread insert M4 x 8.1 mm (melting thread) - 4x countersunk screws M4 x 10 mm - 1x push button switch 16 mm (with lock) - 1x connection cable (mains) - 2x cable ties 100mm x 2.5mm - Superglue or hot glue - Shrink tubing as needed (optional status or power LED)

- 30cm glass fiber 0.75mm Print data Powersupply-Case:

- 1x Boden.stl - 1x Haube.stl - 1x LED Adapter.stl (optional) - 4x Fuss.stl
