JeNo 5.1" Drone Frame

[English version on Github ] [Dispo chez Drone FPV Racer (lient affilié)]

Version actuelle : 1.6.0 (cf. changelog en bas de page)

L'essentiel en quelques points :

Solidité et rigidité (bras de 6 mm)

Performances de vol excellentes, facile à tuner

Géométrie Wide-X

Parfaite intégration de la caméra du DJI Air Unit O3 ou O4 Pro

Conçu pour : DJI Vista/AU O3/AU O4 Pro, WalkSnail, HDZero, Analogique

Châssis et entretoises invisibles dans le retour vidéo, avec toutes les caméras du marché

Stack découplée des bras

Maintenance facile : 2 vis à retirer pour changer un bras

Spacieuse (30 mm de hauteur dans le bus)

Personnalisable (poids, bras, camera plates)

1. Présentation

Le JeNo est une frame 5.1" créée à l'occasion de la sortie du DJI Air Unit O3 dont la caméra n'est pas adaptée à la plupart de nos frames. Il a été conçu pour que la frame ne soit pas visible dans le FOV de la caméra tout en assurant une bonne protection de la lentille. Il est supporte aussi les filtres ND de la caméra du O3. Le JeNo est maintenant compatible avec le DJI Air Unit O4 Pro (mais faudra s'assurer de prendre des filtres ND verticaux, comme ceux de GEPRC ).

Destinée initialement au freestyle, la qualité de vol et la solidité ont été au cœur de sa conception (cf. BlackBox en bas de page).

Ce problème de FOV obstrué par les entretoises ou par le châssis est amplifié avec la caméra du O3/O4 Pro, mais il était déjà présent sur de nombreux châssis avec d'autres caméras. Le JeNo permettra d'obtenir un FOV dégagé avec n'importe quelle caméra , il n'est pas dédié uniquement aux O3 et O4 Pro .

Il est optimisé pour un tilt de 25° mais supporte parfaitement des tilts allant de 0° à 40°. Une option “high tilt” est disponible.

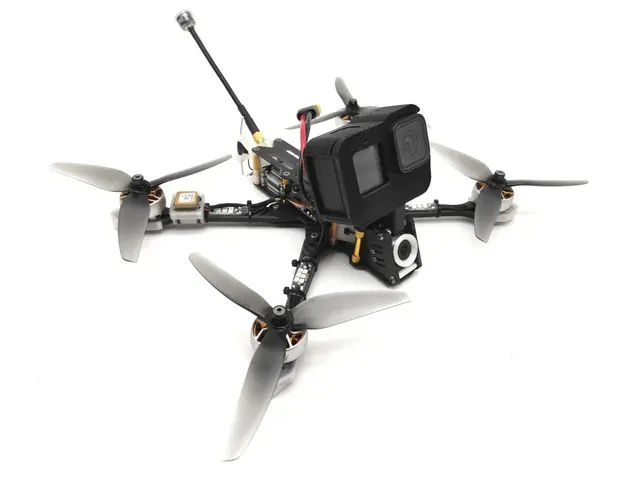

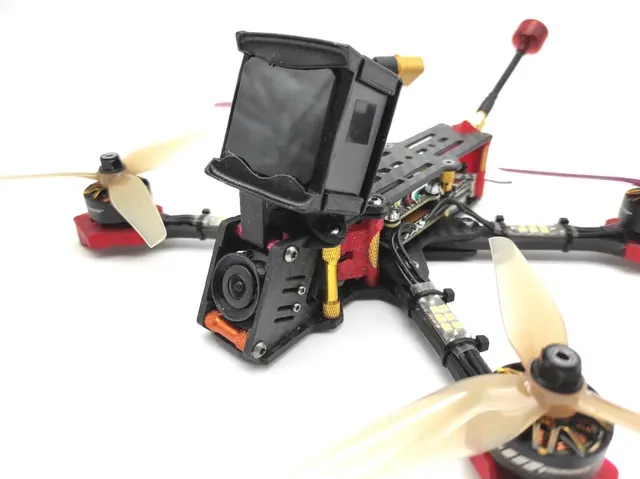

Cette nouvelle possibilité de filmer en 4K sans avoir besoin d'Action Cam permet de gagner entre 70g (Action 2) et 165g (GoPro 11). Pour la version classique du JeNo, on a décidé de réinjecter 20g dans le châssis afin de disposer d'un tank rigide et solide , soit jusqu'à 140g . On conserve malgré tout la possibilité d'embarquer une Action Cam.

A noter qu'un set de TPU optimisés pour le bando est à votre disposition afin de maximiser la durabilité du JeNo.

Avec un DJI AIR Unit O3/O4 Pro, on bénéficie d'un setup plus léger et plus solide que les châssis classiques, avec un FOV dégagé.

Une déclinaison Light permettra de rester sur un poids plus classique de 120g .

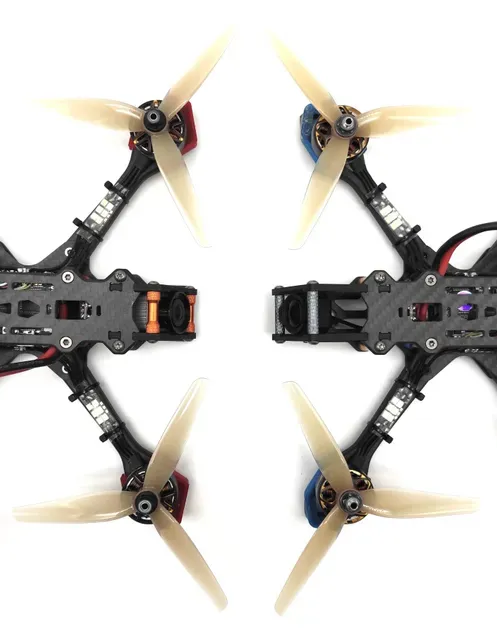

Le JeNo était initialement destiné à du Freestyle, d'où sa géométrie en “Wide-X”. Elle permet de conserver un bon comportement tout en limitant la quantité d' hélices visibles dans le FOV comparé à un "True-X" (les hélices restent malgré tout visibles). Une option “Ciné” permet de disposer de camera plates allongées afin d'avoir un FOV “Large” sans hélices visibles .

Plusieurs options de motifs pour les "têtes" de bras sont également disponibles.

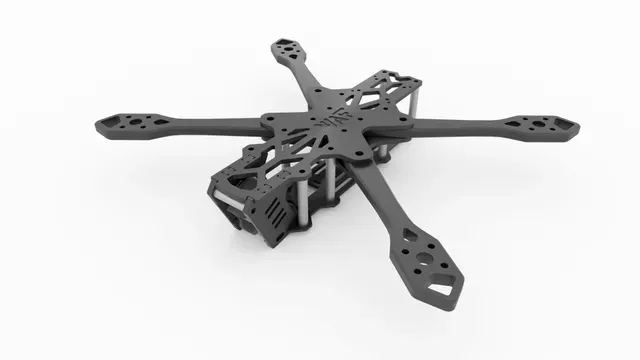

Enfin, ce châssis ayant été conçu par des membres de la communauté WE are FPV , une “édition WaF” est disponible avec le logo est gravé sous la bottom plate (que vous pouvez conserver ou pas). Retrouvez-nous sur le forum WAF dans le topic officiel du JeNo 5.1” pour en discuter.

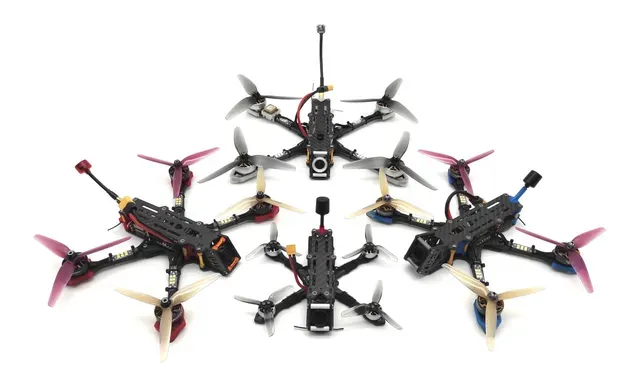

Le JeNo existe aussi au format Pocket (2.5") sur cette page , en 3 et 3.5" sur cette page Printables ainsi qu'en 7 et 8" sur cette page .

2. Spécifications

Géométrie

Wide-X

Tailles d'hélices

5.1" (ou 6" avec les bras en option)

Poids

120 à 145 g selon les options, avec la visserie

Bras

6 mm

Hauteur du bus

30 mm

Hauteur de la stack

21.5 mm

Bottom plate
