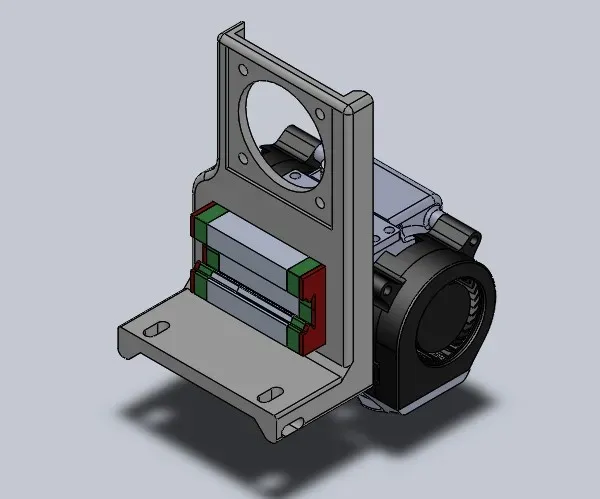

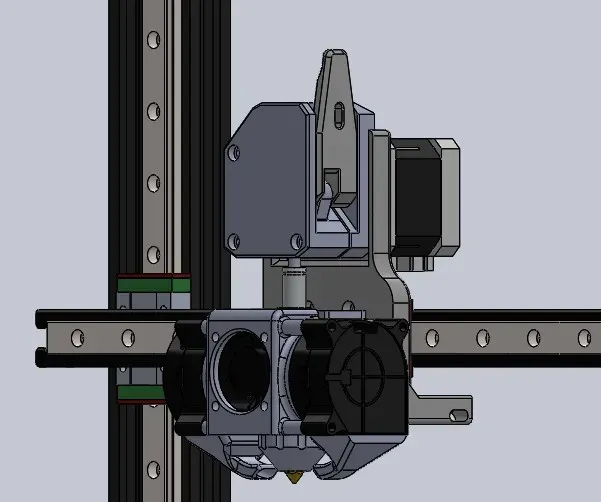

Chariot X pour montage sur MGN12H + Montage type E3D pour tevo tarantula pro version Direct drive

Bonjour,

Voici ma solution de montage pour l'axe X en rail linéaire mgn12h en face du profilé.

VERSION DIRECT DRIVE !

-Prévoir nema 17 style “pancake", Passe avec celui d'origine si rails également en face sur l'axe Z.

-Prévoir de print la pièce en extra solide, impérativement en petg ou abs sans ventilo pour assurer la solidité face a la tension de la courroie.

-Prévoir 2 vis M3x10 pour le montage du support hotend, ainsi que 2 écrous M3 à insérer à l'arrière du chariot.

-Prévoir 4 vis M3x20 pour le montage du chariot sur le block mgn12h.

-Prévoir de décaler le endstop X pour un contact direct avec le chariot.

-Aucune perte de dimensions en hauteur

Amusez vous ☺

Liens utiles :

Vidéos du montage complet en action https://drive.google.com/file/d/1fwm3MxJNVyPyXj-ijzcIjZAdSs-mNpln/view?usp=drivesdk

https://drive.google.com/file/d/1g8Zjoib9KI0Sj4pm04MxpLGguzwBIcNg/view?usp=drivesdk

- L'extrudeur : https://www.printables.com/model/378345-bmg-by-shk - Le fang : https://www.printables.com/model/454297-omg-v2-by-shk - Le char version bowden : https://www.printables.com/model/415771-chariot-x-pour-montage-sur-mgn12h-montage-type-e3d - La turbine 30x30 : https://www.printables.com/model/391754-turbine-30x30-by-shk
