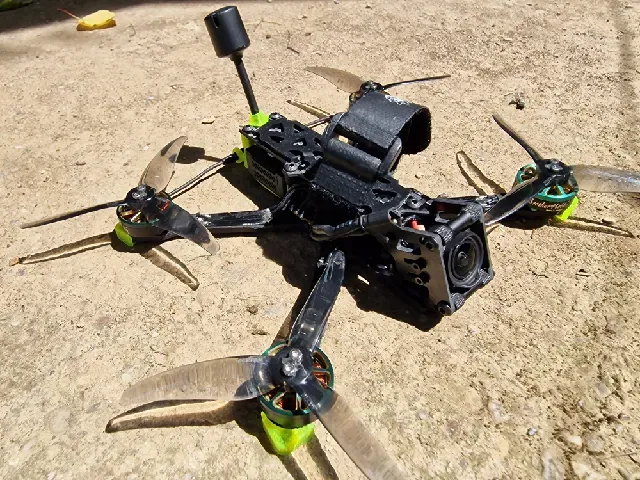

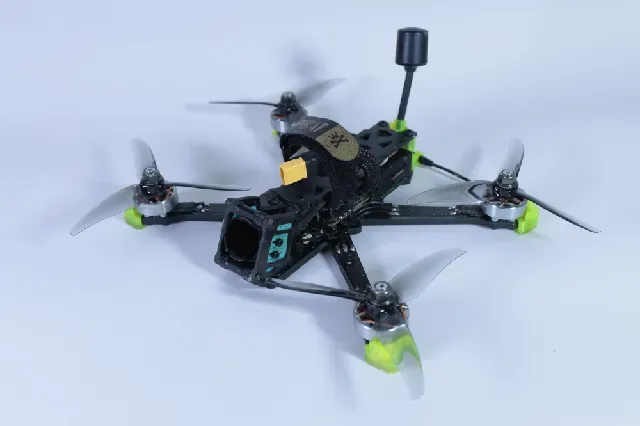

JeNo 4" Freestyle/Racing Drone frame for Dji03 Airunit, Vista etc...

Une version 4" Unibody ou bras séparés du JeNo 3"/3.5"

Toutes les pièces du JeNo 3"/3.5" et 4" sont inter compatibles

version : Unibody Bras séparés

électronique : Aio 25.5x25.5 ou Stack 20x20 Aio 25.5x25.5

Épaisseur carbone bottom plate : 4mm 3mm

croix centrale et bras : 4mm

middle plate : 2mm

top plate : 2mm 2mm

cam plates : 2.5mm 2.5mm

Faites découper le carbone , par exemple, chez CNC Dupays qui connaît la frame. Lien : https://www.facebook.com/chtimifpv

Composants du quad :

- Aio 25.5x25.5 35A mini ou stack 20x20 Ex : Foxeer AIO 45A - Moteurs en 1507-1804-2004 3000-3400kv en 4s - 2400kvv en 6s - Lipo 4S 650-850mAh ou 6s 850 - RX/Vtx (frame compatible Dji03) - Hélices en 4" (Gemfan 4023 en t-mount, + de choix en 5mmHQ4x4x3 etc…)

Poids :

250g à vide 350g avec lipo 4s 850mAh.

Visserie à prévoir:

version : Unibody Bras séparés

colonnettes 20mm (droites ou en sablier) 8x 8x

Visserie top plate et cam plates 10x M3-6mm 10x M3-6mm

Bottom plate 6x M3-8mm 6x M3-8mm

Bras et middle plate 5x M3-10mm 5x M3 écrous insert (pressnuts)

Moteurs 16x M2-6mm 16x M2-6mm

Electronique 4x M2 16-20mm 8x Ecrous nylstop M2 4x M2 16-20mm 8x Ecrous nylstop M2

Airunit 03 4x M1.6 - 10mm 4x M1.6 - 10mm

Pièces en TPU :

- Pads moteurs clipsables : bien choisir la taille de son moteur. 1404 pour du 3" et 2004 pour du 4"

- Support antenne Dji03 et antenne crossfire immortal-t : bien choisir entre colonnettes texturées (droites de 5mm) ou colonnettes moletées (en forme de sablier). Les colonnettes font 20mm, le support antenne en fait 15 et les suppors immortal-t en font 5mm, ils sont à empiler. Il faut imprimer 2 supports immortal-t : un pour la gauche, un pour la droite.

- Dji Airunit 03 : - Soit le spacer inférieur avec sa rondelle pour visser en m1.6 le 03 directement à la frame sans forcer les fixations et laisser assez de place pour installer un nano rx au double face 3M sur le 03. - Soit l'adaptateur 25.5mm vers 20x20mm en m2x6mm, mais qui laisse moins de place pour le nano rx au dessus. Vidéos de vol :
