ORION-V6 (pour hotend E3D v6 / CHC v6)

✌Yo la commu'!

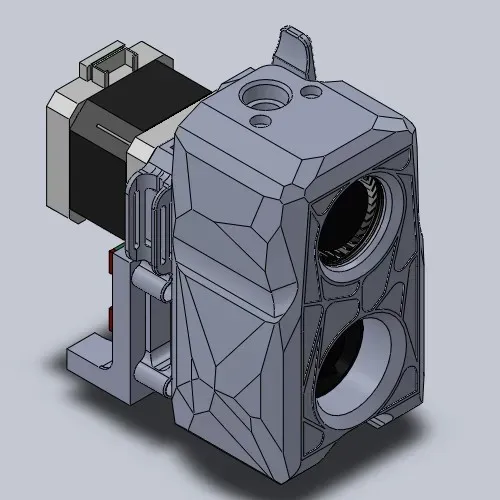

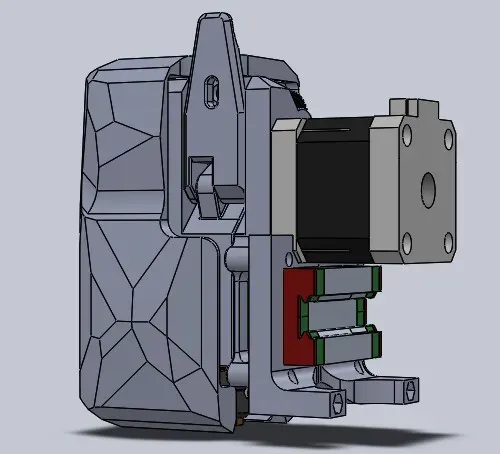

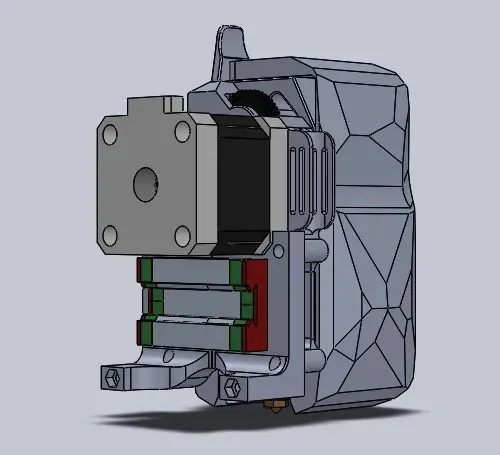

Voici une solution de montage pour E3D V6 (ici CHC V6) en direct drive à double engrenages sur rails linéaires avec paliers MGN12H.

Reprend le concept de mon travail sur le hot end OMG https://www.printables.com/fr/model/514857-omg-v3-by-shk avec quelques ajustements. Inspiration Voron design!

*************************************

NEW!!!

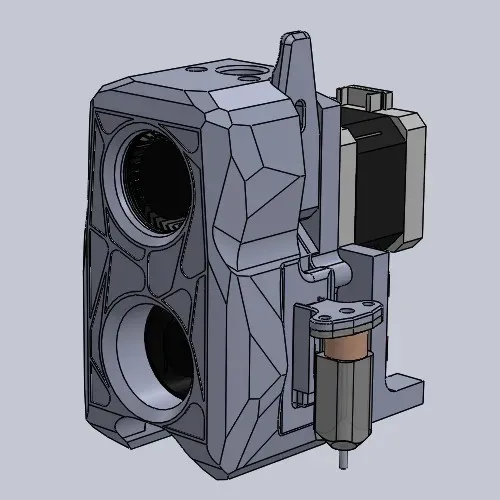

import d'un support pour le BL touch, et du cache ORION modifié pour l'occasion !

Pour le montage du BL il vous faudra :

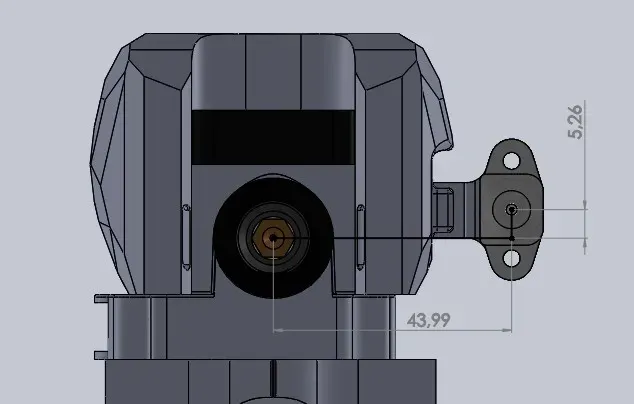

- un insert M3 à chaud en plus. - une vis M3x10 en plus. - Pour le firmweare, le BL est sur la droite (en face de la machine) X:43,99 ; Y:5,26 (voir photo dans le bandeau déroulent) - L'insert se met dans “ORION-cache-Bltouch”. - La vis m3 pour l'ajustement de la glissière en Z. - Ajustement de la glissière serré. *************************************

Spécificités techniques:

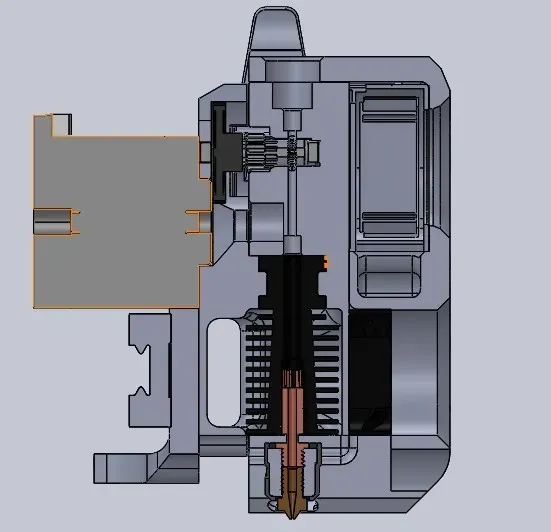

- Aération optimal du hot end pour maintenir la zone froide à température par le biais d'un flux d'air circulant dans l'extrudeur - Double fang pour un refroidissement du filament des deux côtés assuré par un flux d'air optimal - Conduit d'aération optimisé - Passe câble - Extrusion a double engrenage (système d'un BMG clone) - Impressions faciles, ne nécessitant que peu de supports pour 2 pièces/5 (voir photo) - Le chariot X est en deux partie pour faciliter son impression sur la tranche afin de respecter “le sens de fibrage” par rapport à la tension de la courroie (voir photo) - Les pièces sont conçues avec des tolérances serrées de l'ordre de 0,15mm - Les inserts et les écrous s'insèrent à chaud avec fer à souder - Prévoir forêts/mèches pour “alaiser” les Perçages (c'est toujours mieux, DIAM : 2mm ; 3,5mm et 4mm) - Perçages pour les inserts à chaud de 4mm Liste du matériel requis :

- Système interne d'extrusion BMG / BMG clone (roulements, etc…) - Roulement DIAM 9 x2 - Hotend type E3D v6 - Ventilo 30x30x10 (hot end) - Ventilo 4020 turbine (filament) - Un bout de Ptfe (coupé en 2 plus tard) - Écrous M3 x4 - Inserts à chaud M3 x7 - Clips pour raccord - Raccord PC4-M8 (facultatif) - Vis M3x20 x2 (courroie) - Vis M3x10 x4 (chariot + palier mgn12h) - Vis M3x10-15 x4 (support + chariot) - Vis M3x10 x2 (cache + montage) - Vis à têtes fraisées M3x15 x5 (3 pour la turbine 4020, 2 pour le ventilo 30x30x10 - Rizlans - Petg pour les prints (de préférence, mais ok pla/pla+) Pour les impressions

- Hauteur de couche 0,2mm - 4 mûrs - Remplissage à 35 pourcent avec motif giroide pour des pièces à la fois solides et pas trop lourdes - Préférez le PETG - Pas de ventilo ou maximum 50 pourcent pour “X-part1” et “X-part2” ainsi que pour “ORION-part1” et “ORION-part2”pour la solidité. L'activer en fonction de votre matériel/habitude pour “ORION-cache” pour préserver l'esthétisme et faciliter les ponts - Minimum de supports requis avec interface de support actif pour distance en Z de 0,1-0,15 (voir spécificités techniques) Montage

1- Préparation des pièces avec la mise en place des inserts et écrous à chaud :

- 1 insert dans “ORION-part2” pour la fermeture du levier - 4 inserts dans “X-part1” et “X-part2” (2 et 2) pour montage sur palier MGN12H - 2 inserts encore dans “ORION-part2” pour la fixation du cache - 2 écrous dans “X-part1” et “X-part2” (1 et 1) pour fixer la courroie. Les 2 autres écrous servent pour faire contre écrou avec les 2 vis M3x20 - Raccord PC4-M8 à visser directement dans le Perçage de 9,5mm sur “ORION-part2” (prévus à 9,5mm pour visser dans le plastique directement)

2- montage du chariot X

- Avec 4 vis M3x10-15 assemblez le chariot sur le palier MGN12H - Positionnez les deux vis M3x20 - Fixez la courroie (ajustable pour un alignement optimal de l'axe) - Un fois que vous êtes content de votre alignement, bridez avec les deux contre écrous

3- assemblage de la tête extrusion

- Sur “ORION-part2” fixez le ventilo 30x30x10 avec 2 vis M3x15 à tête fraisées - Dans “ORION-part1” insérez le hot end - Dans “ORION-part2” insérez les divers engrenages et roulements de l'extrudeur - Assemblez “ORION-part1” et “ORION-part2” avec le moteur nema

4- montage de l'ensemble sur le chariot X

- Montage de l'ensemble sur le chariot X avec les 4 vis M3x10 - Passez les câbles par dessous en remontant jusqu'au passe câbles prévu sur “ORION-part1” 5- montage du cache

- Dans “ORION-cache” insérez la turbine 4020 - Fixez la turbine avec 3 vis M3x15 a têtes fraisées restantes - Pour finir, glissez sur l'assemblage “ORION-cache” (ce guide sur le ventilateur 30x30) - Faire rejoindre le câble de la turbine sur le même chemin que les autres câbles - Brider avec des rizlans les câbles - Fixez le cache avec les 2 vis M3x10 restantes - Appréciez votre nouvelle tête d'impression 😜 J'espère que le travail vous plaira 😎

Hésitez pas à me faire des commentaires, retours etc…. Pensez aussi aux petits likes et photos ça fait toujours plaisir 😁👌

Surtout…..

Amusez vous ✌

Photos d'impressions avec ORION V6

Petg arianplast, 220 degrés, hauteur de couches de 0,2mm pour buse de 0,4mm
