Adaption Walksnail Mini 1s auf Mobula 8 Frame

Habe ein paar Teile gemacht, um für meinen Mobula 8 ein Walksnail Avtar mini 1s zu adaptieren. Der Mobula kam mit dem Frame für das DJI O3 light, ich wollte das aber mit dem Mini 1s von Walksnail ausrüsten. Nach einem ersten Versuch mit einer selbst gedruckten Haube, habe ich dann doch beschlossen, den mitgelieferten Frame zu nutzen.

Was braucht man:

Einen Adapter, um das Videoboard zu befestigen (20 x 20 am Frame auf 25.5 x 25.5 am VTX), mit Abstandshaltern fürs Board, damit man an die Stecker und den Bind-Button kommt. Ich habe vier M2 Einpresshülsen für das Lochbild 20x20 benutzt, damit kann man den Adapter einfach von oben am Frame verschrauben.

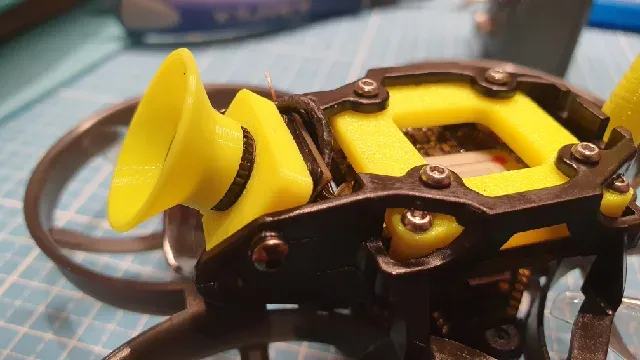

Einen Adapter für die Nano-Kamera, die kommt ohne die Möglichkeit, diese zu verschrauben, außerdem braucht man eine Reduzierung von 20 mm (Frame) auf 14 mm (Cam)

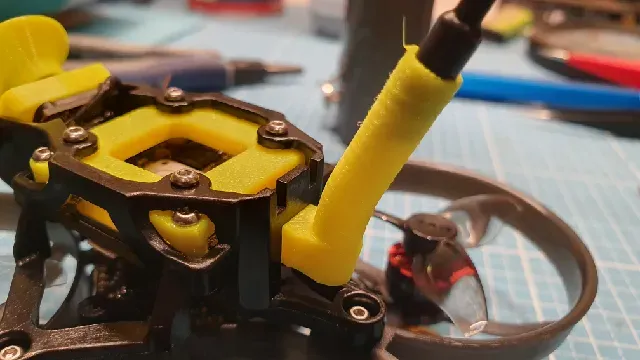

Zusätzlich habe ich für die Linse noch einen Schutz und für die Antenne einen Halter gemacht.

Alles ist aus TPU95 und funktioniert bei mir perfekt

Made a few parts to adapt a Walksnail Avtar mini 1s for my Mobula 8. The Mobula came with the frame for the DJI O3 light, but I wanted to equip it with the Mini 1s from Walksnail. After a first attempt with a self-printed hood, I decided to use the frame provided.

What do you need:

An adapter to attach the video board (20 x 20 on the frame to 25.5 x 25.5 on the VTX), with spacers for the board so that you can access the connectors and the bind button. I used four M2 press-in sleeves for the 20x20 hole pattern, so you can simply screw the adapter onto the frame from above.

An adapter for the nano camera, which comes without the option of screwing it on, and you also need a reduction from 20 mm (frame) to 14 mm (cam)

I also made a protector for the lens and a holder for the antenna.

Everything is made of TPU95 and works perfectly for me
