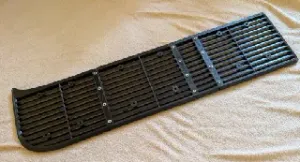

Opel COMBO campervan window air ventilation grid

Vent is separated to three parts and they are joined together with M3 screws. As insect protection you can buy cheap insect protection screen, cut it and glue from inner side. For assembly you will need 8pcs of countersunk M3x10 and 8pcs of hex M3 nuts.

Model also have holes for mounting up to three fans. Part should be printed from something more heat resistant than PLA.

Oposite side you can simply mirror in slicer.

FreeCAD file attached.

--------------------------------------------------------------------------------

Větrací mřížka je rozdělena na tři části a ty jsou spojeny několika šrouby M3. Jako ochrana před hmyzem může být použita levná okenní síť proti hmyzu. Nalepená z vnitřní strany a obstřihnutá. Pro montáž budete potřebovat 8ks zápustných M3x10 šroubů a 8ks šestihranných matic.

Model také obsahuje díry pro přišroubování až třech větráků. Díl by měl být vytisknut z teplotně odolnějšího materiálu (tedy ne PLA).

Opačnou stranu lze jednoduše zrcadlit v sliceru.

Síťka: https://www.obi.cz/sitova-okna-proti-hmyzu/sit-proti-hmyzu-do-okna-cerna-130-x-150-cm/p/5618251
