MK4 Nextruder Fan Shroud V2 (Duct)

Platform: Printables
Price: Free
License: see the platform page; The author sets the terms — check them on the model page before printing for sale.
Formats: STL3MF

125 Likes
650 Downloads
31 Makes
44 Comments
3 540 Views

Author:Zohan#4775

Published 2024-04-21

Download on

Printables

Description

######################################################

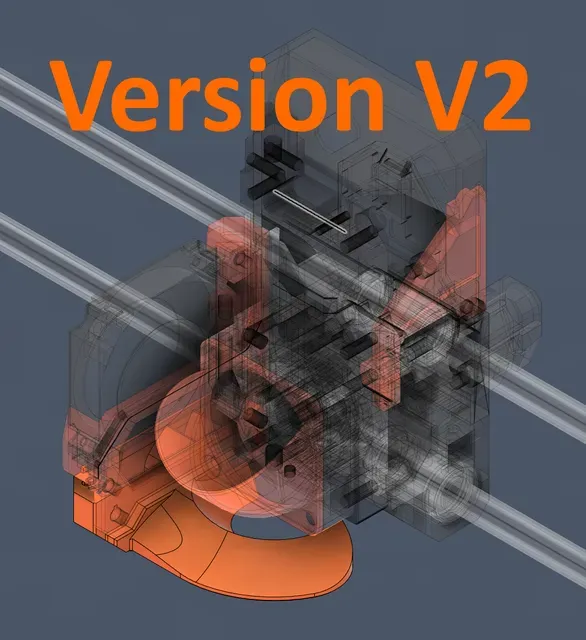

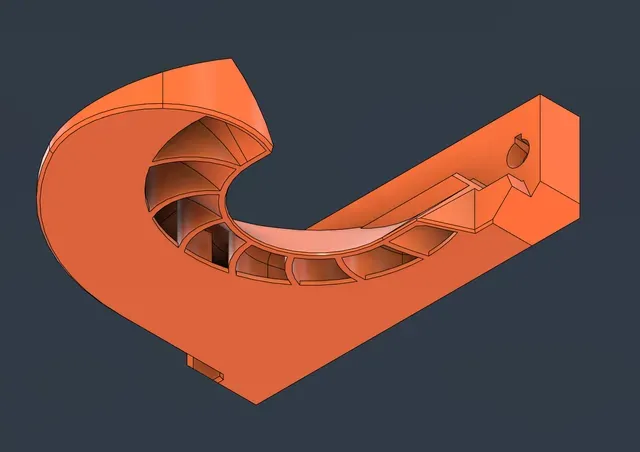

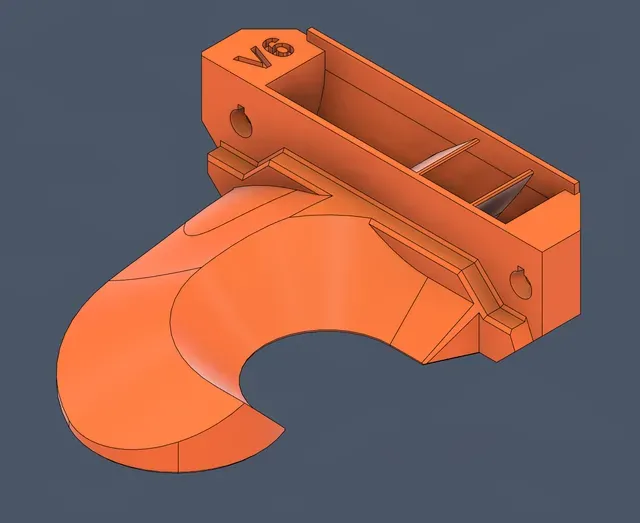

UPDATE: Version V2 - geänderte Luftverteilung - mehr Platz zur Silikonsocke des Heizblocks - Version für M 3 x 8 mm Schraube - Version für Ruthex M3 Einschmelzmutter

######################################################

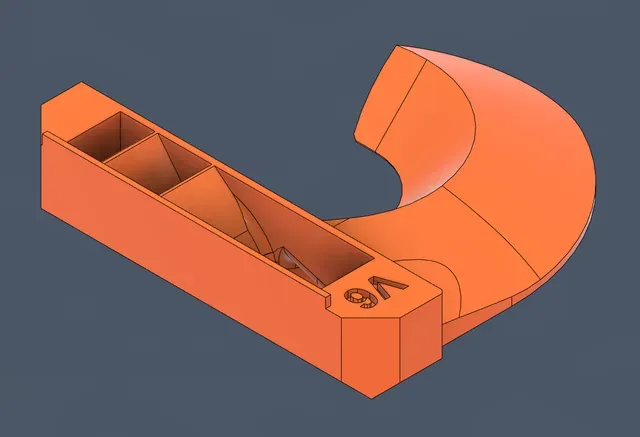

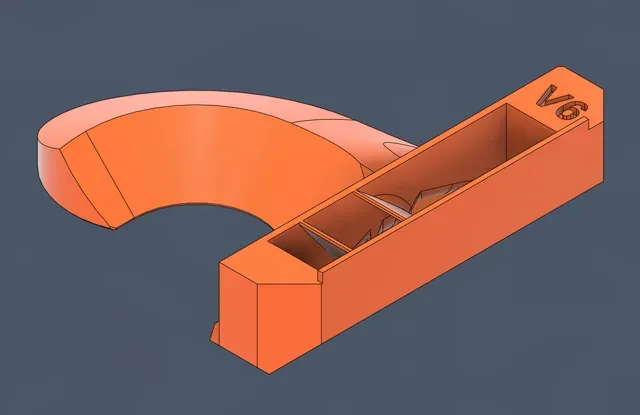

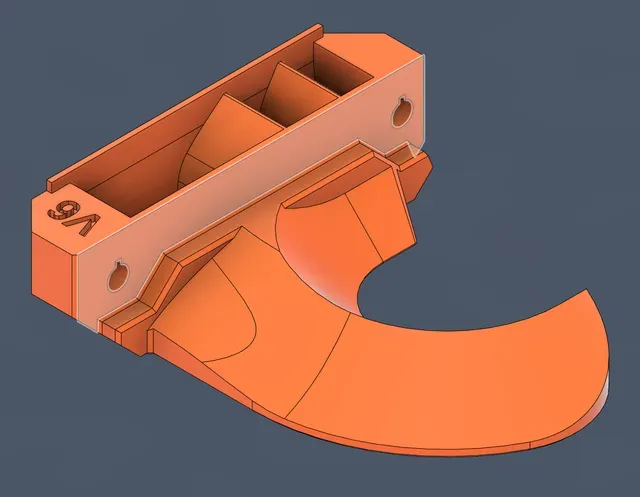

Bessere Bauteilkühlung, passend für Nextruder und V6 Düsen

Druckempfehlung:

Nobufil ABSx oder besser

Nozzle 0,40 mm

Schichthöhe: 0,15 mm besser 0,10 mm oder 0,07 mm

Perimeter: 4

Infill: 40% Gitternetz

Es muss eine M3 x 8 Schraube benutzt werden, auf keinen Fall darf die Schraube insgesamt eine Gewindelänge von mehr als 8mm haben !!!

Am besten ist es bei der Version ohne M3 Einschmelzmutter das M3 Gewinde mit einem Gewindeschneider zu schneiden da es sonnst passieren kann das der Fan Shroud beim Festziehen der Schraube reißen kann.

Ich rate dazu die von mir geänderte Tür zu drucken dann passt die Ausrichtung zur Düse besser ;-) https://www.printables.com/de/model/853013-mk4-nextruder-fan-door
