Regal für Filamentrollen/ Shelf for filament rolls

Update 16.11.2024: In der Mitte habe ich eine Stütze angebracht, da sich die Rundhölzer im Laufe der Zeit durchgebogen haben./ I added a support in the middle because the round timbers have bent over time.

Dies ist ein Regal für einen Teil meiner Filamentrollen.

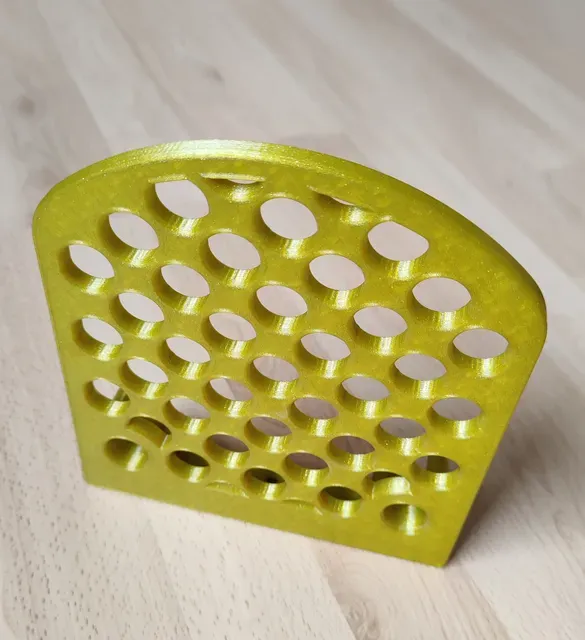

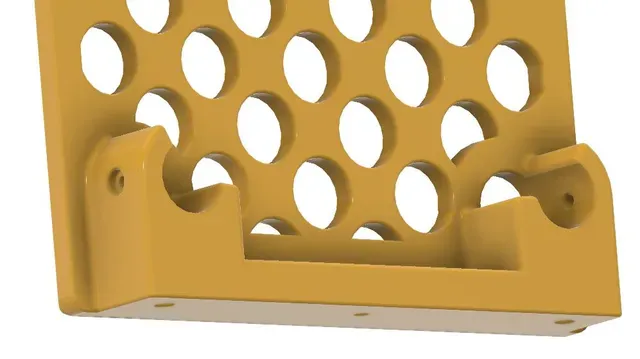

Die Seitenteile sind mit 2 Rundhölzern Nenndurchmesser 20mm verbunden. Der tatsächliche Durchmesser der von mir verwendeten Hölzer beträgt ca. 19,7 mm. Nach dem Ausrichten werden die Hölzer seitlich mit Schrauben fixiert. Auf der Unterseite sind Bohrungen vorgesehen, in die optional Türpuffer aus dem Möbelbau montiert werden können, um das Regal rutschfest zu machen. Ich habe es jedoch mit 2 Schrauben auf einem Schrank befestigt und daher keine Türpuffer verwendet.

Der Abstand der Rundhölzer ist 130mm Mitte-Mitte, so das Rollen mit einem Durchmesser von etwa 150 bis 300mm gut gelagert werden können.

Durchmesser der Bohrungen für die ... ... Hölzer: 20,5mm ... Befestigungsschrauben der Hölzer: 4mm ... Türpuffer: 5,1mm x 15mm tief ... Befestigungsschrauben der Seitenteile: 3,5mm

Translation: DeepL

This is a shelf for some of my filament rolls.

The side parts are connected with 2 round timbers with a nominal diameter of 20mm. The actual diameter of the timbers I used is approx. 19.7 mm. After alignment, the timbers are fixed at the sides with screws. Holes are provided on the underside, into which optional door buffers from furniture construction can be fitted to make the shelf non-slip. However, I attached it to a cupboard with 2 screws and therefore did not use door bumpers.

The distance between the round timbers is 130mm center-to-center, so that rolls with a diameter of about 150 to 300mm can be stored well.

Diameter of the holes for the ... ... timbers: 20.5mm ... Fastening screws for the wood: 4mm ... Door buffer: 5.1mm x 15mm deep ... Fastening screws for the side panels: 3.5mm
