TM5 Flexy Absauger

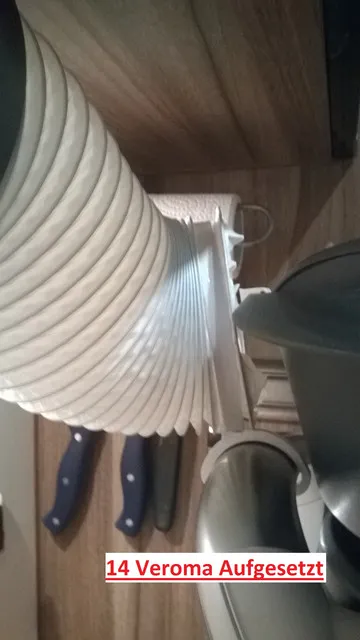

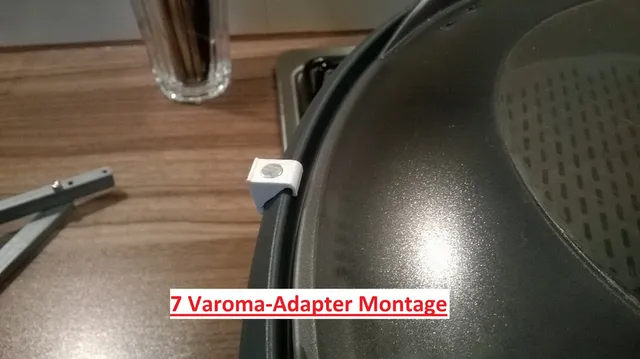

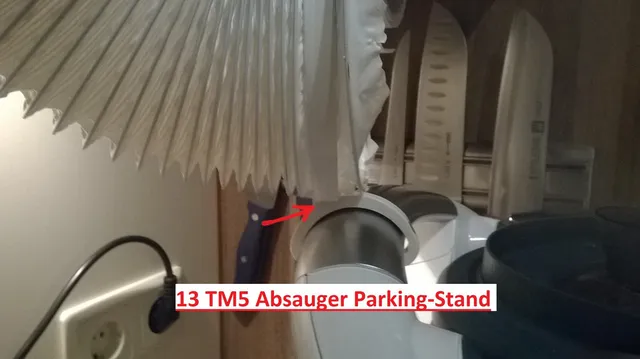

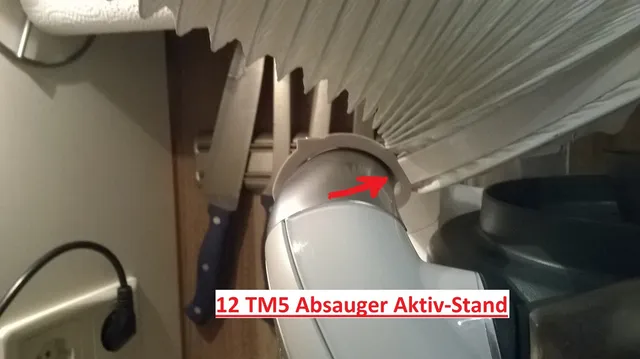

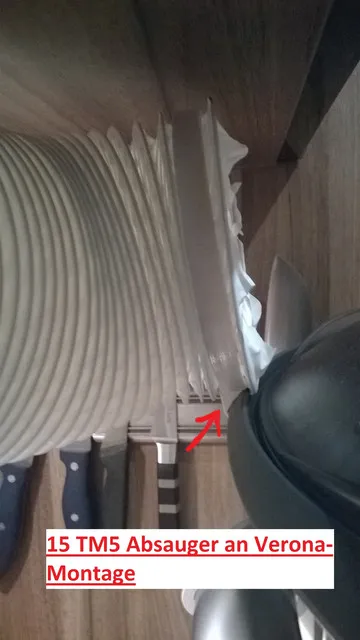

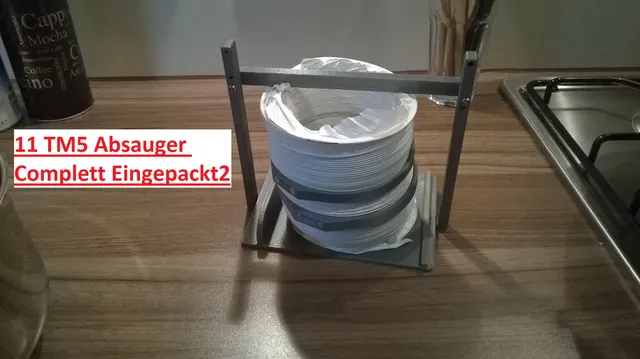

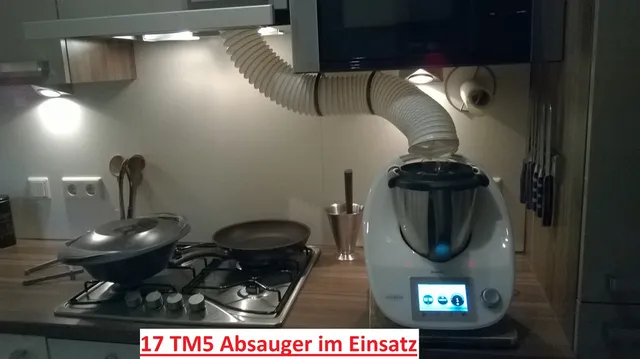

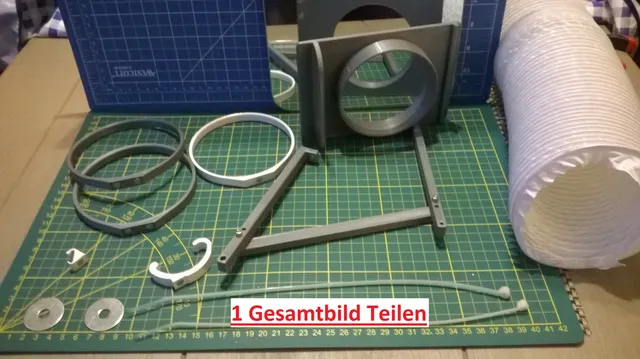

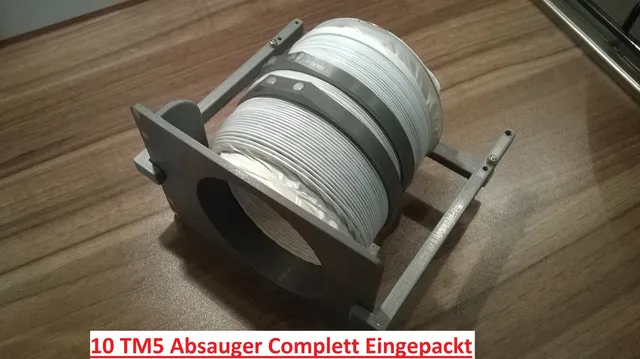

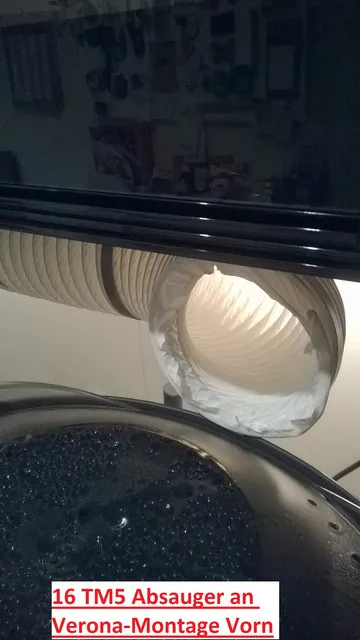

Here is the finall assemble from mine design ,for the thermomix kitchen machine TM5. This is an solution for the watersteam ,produced by the TM5. it is an flexible hose ,with 3d printed parts and magnets. puted together it sucks the steam away from the kitchen -cabinets, and the TM5 can stay under them . The lids and handling is still useable , even the veroma-steamer as well. in the parking stand the hose will be drying it self .

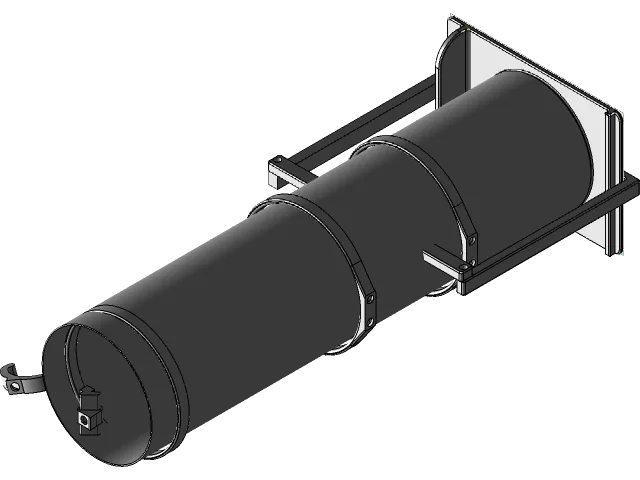

Note the Kitchenfan, has to be strong enough. or it will not work !! Made in inventor 2013 All stl-files print in pla or abs ,the ones on the TM5 best in ABS. RAR. -file contains all files i've made . Step -file is the assemble totall . See also min thingiverse site .for german spache . http://www.thingiverse.com/thing:1979656

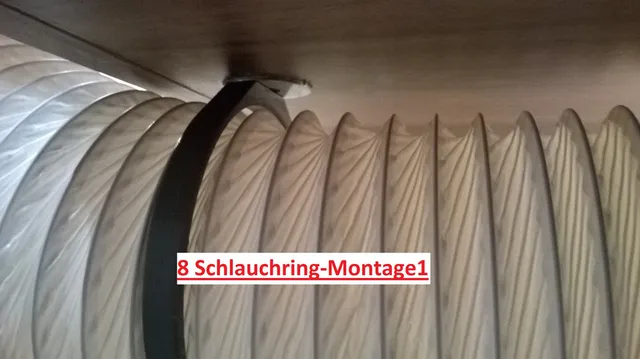

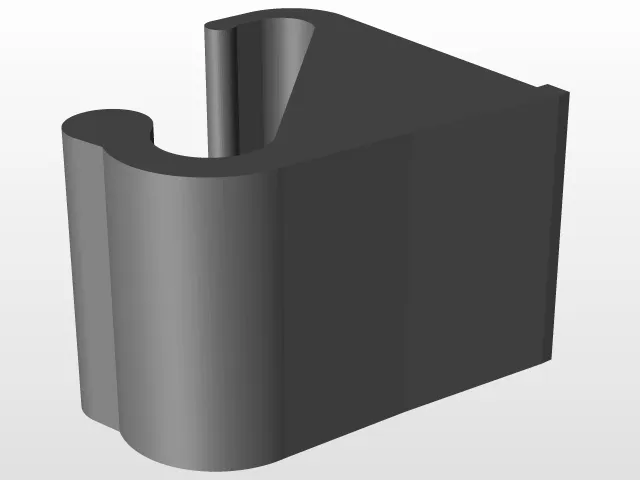

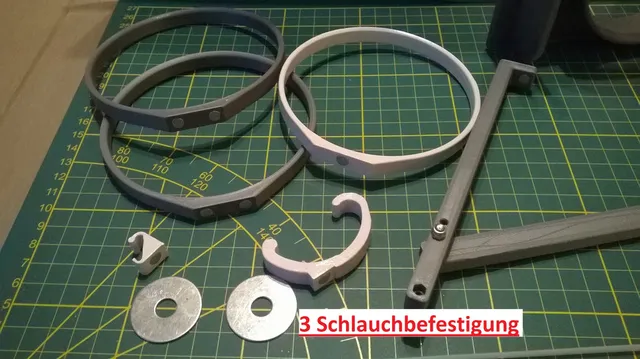

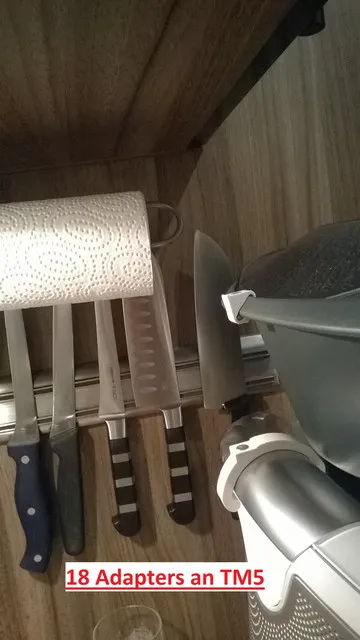

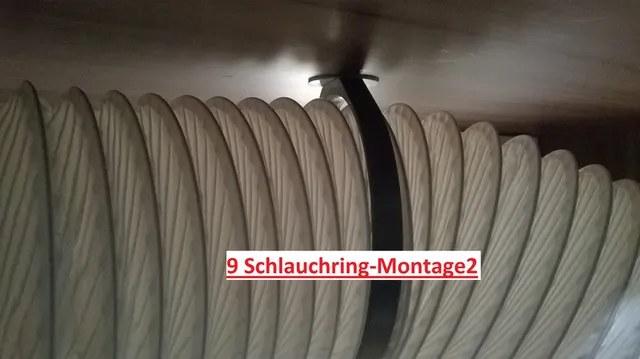

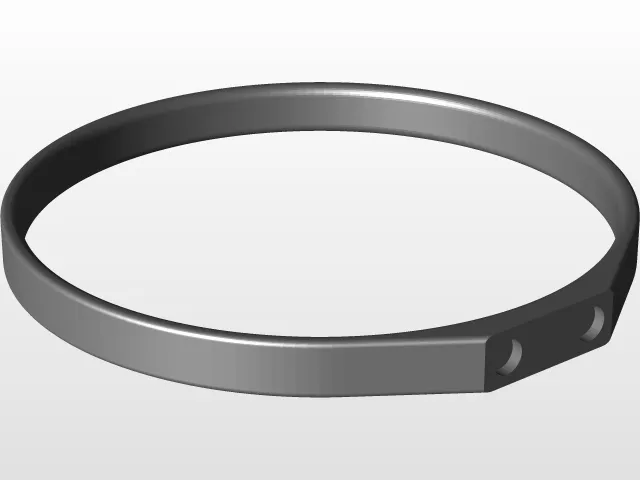

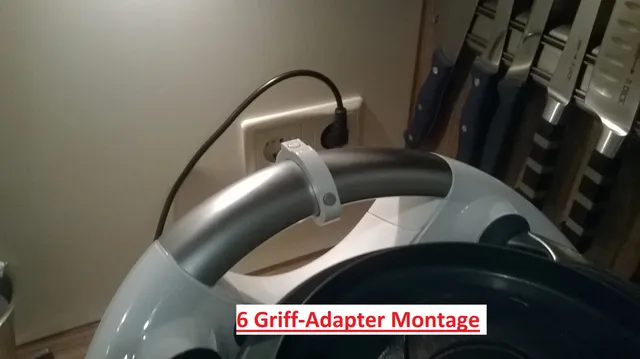

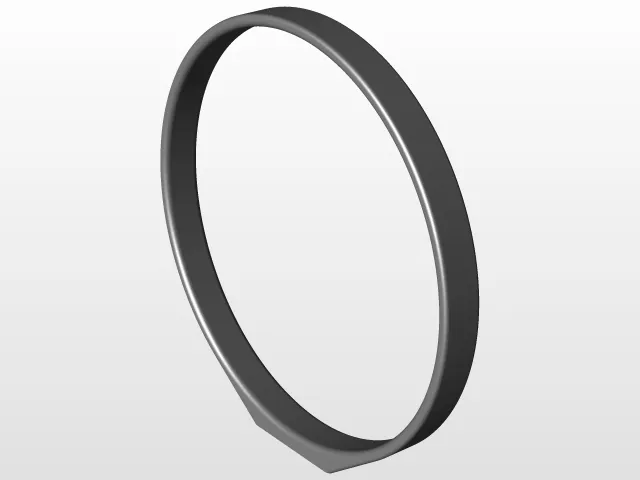

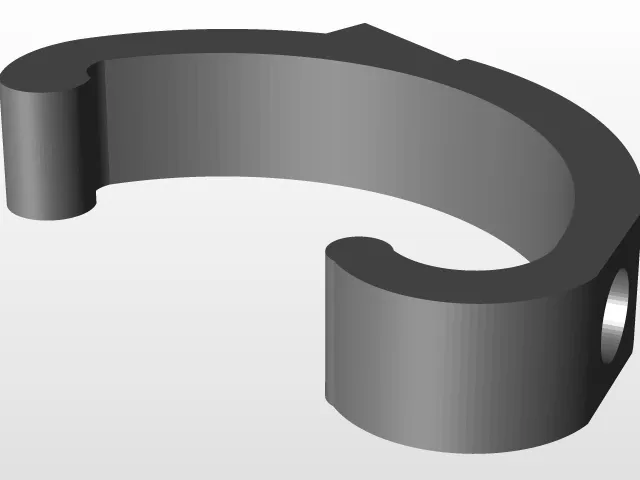

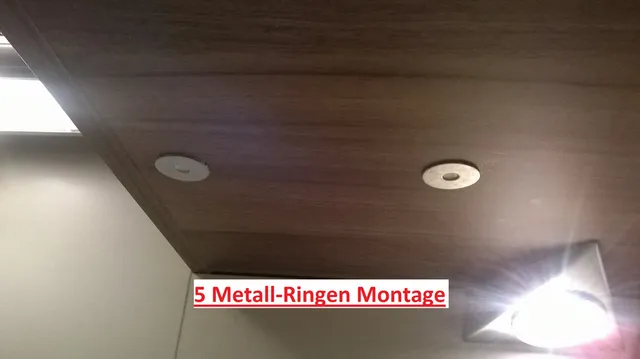

In Deutsch: Hallo , dies ist für denn thermomix TM5, TM5-Flexy-Abssauger ,ist denn Name , es ist Befestigt durch magnete, alle plastic-teilen kann mann ausdrucken . die teilen die an denn TM5 kommen aus ABS Machen ,weil da wärme kommt . und versiegelen mit aceton , das macht es schön gladd und einfach sauber zumachen. die andere kann aus PLA gemacht werden . Die magnete bekommt mann auf e-bay, Magnetthandel.de andere teilen in Baumarkt. Denn Metallringen habe ich mit doppelseitiges klebeband angebracht. die magnete mit secundenleim . Beim STL file :slangklem gibs 2 varianten , eine druckt sich einfacher als die andere. Slangklem TM5 ist der an der TM5 kommt weil der nur einen magnet hat und etwas schmaler ist ,weil der Schlauch ihm denn festhalt.

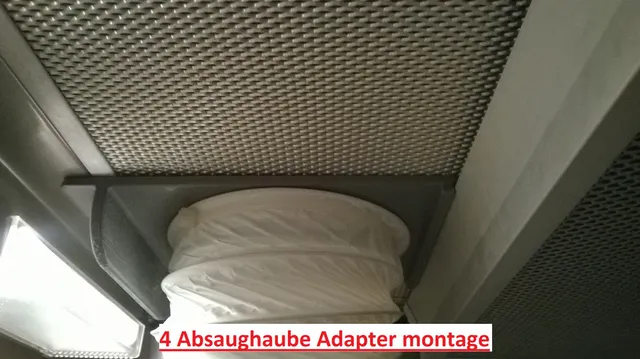

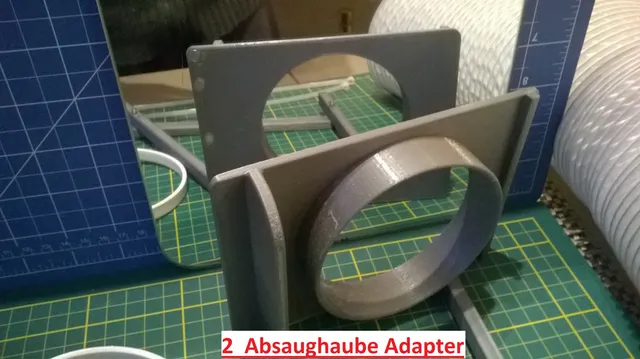

Ich habe alles in inventor-autodesk gemacht. findet mann in den rar. file .incl.STL und step.files Der Abzugshaube ist einen von NEFF, Oder auch bekannt unter siemens ,bosch,ua, mann kann alles auch links montieren . Ich habe diese variante gemacht weil; wenn magneten in den schlauch sind ,werden die nas und fangenan zu rosten . und verlieren ihren krafft durch die wärme.

Sauber machen geht einfach , spülen unter wasser mit prill oder einfach neue schlauch.

condens war bei mir erst aufgetreten nach 5 stunden veroma 120grad.

WENN der abzughaube zu schwach ist funtioniert es naturlich NICHT.

Sehe auch den video hier zu (https://www.youtube.com/watch?v=fvFR1Wwfjag)

Mann kann alles nutzen und teilen , aber bitte nicht commercell machen . Und wenn sie meine name mit geben were das sehr nett . Likes are welcome .
