Shelly in the Box parametrisch

---------------------------------------------------------------------Update 08.18.26 --------------------------------------------------------------------------

Ich habe jetzt eine parametrische Version der V02 Box (Box_1xShelly_3x221x5Wago_3fachDeckel) für euch erstellt. Hierbei können an der Vorderseite bis zu 3 Bohrungen erstellt werden. Jede Bohrung kann zusätzlich in ihrer Größe angepasst werden. Des Weiteren gibt es nun auch die Möglichkeit rechts und links eine Bohrung zusätzlich zu parametrieren. Hier sind jedoch nur kleine Bohrungen möglich. Hinzu kommt nun noch die einstellbare Höhe der Box.

Die Parameter sind so ausgelegt, dass man die einzelnen Bohrung zunächst aktivieren muss, d.h. mit folgenden Parametern aktiviert ihr die jeweiligen Bohrungen:

- Bohrung_links - 0 = deaktiviert / 1 = aktiviert - Bohrung_1fach - 0 = deaktiviert / 1 = aktiviert - Bohrung_2fach - 0 = deaktiviert / 1 = aktiviert - Bohrung_3fach - 0 = deaktiviert / 1 = aktiviert - Bohrung_rechts - 0 = deaktiviert / 1 = aktiviert Achtung bei Bohrung_1fach - Bohrung_3fach darf jeweils nur eine Variante aktiviert sein, da sich die Bohrungen sonst überlagern würden.

Beispiel:

- Bohrung_1fach = 0 - Bohrung_2fach = 1 - Bohrung_3fach = 0 In diesem Fall würden zwei Bohrungen an der Vorderseite erzeugt.

Mit den nachfolgenden Parametern könnt ihr nun den Durchmesser der Bohrung einstellen. Bitte immer etwas offset dazu geben. Ich habe z.b. bei DN 12 die Bohrung 13mm groß gemacht

- Durchmesser_Bohrung_Links - Durchmesser_Bohrung_1 - Durchmesser_Bohrung_2 - Durchmesser_Bohrung_3 - Durchmesser_Bohrung_Rechts

Die Bohrungen 1- 3 beginnen immer von vorn auf die Box geschaut von links.

Des Weiteren ist der Abstand der Bohrungen 1- 3 einstellbar. Auch hier ist der Bezugspunkt immer von vorn gesehen die linke Kante der Box.

Beispiel für eine Box mit 2 Bohrungen:

- Abstand_Bohrung_1 = 50mm - Abstand_Bohrung_2 = 100mm Hier könnt ihr einfach etwas probieren, bis euch das Ergebnis gefällt.

Update 16.09.2026

Dank eines Users wurde ich drauf hingewiesen, dass einige Shellys (insbesondere der Dimmer 0-10V Gen3) leicht größer ist und er somit nicht mehr in die Aussparung passt. Ich habe jetzt in der parametrischen Variante den Abstand des kleinen Steges als Parameter abgelegt. Somit könnt ihr nun den Abstand je nach Shelly individuell einstellen.

Update 23.09.2026

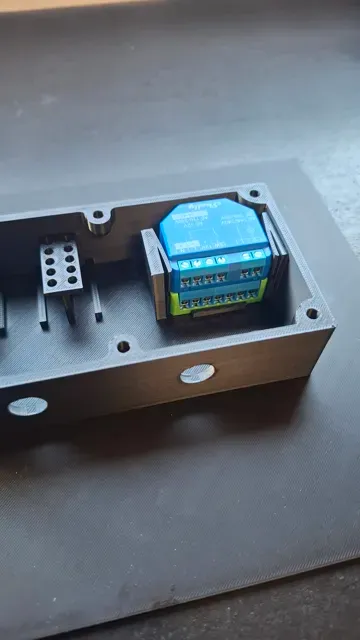

Auf Wunsch eines Users habe ich jetzt eine weitere Variante der parametrischen Box hochgeladen, die es ermöglicht 2 Shellys übereinander in die Box zu packen. Aufgrund der Hitzeentwicklung habe ich Lüftungsschlitze auf der Rückseite der Box konstruiert. Diese können einfach mit dem Parameter Lüftungsschlitze ==1 aktiviert oder ==0 deaktiviert werden.

---------------------------------------------------------------------Update 05.11.25 --------------------------------------------------------------------------

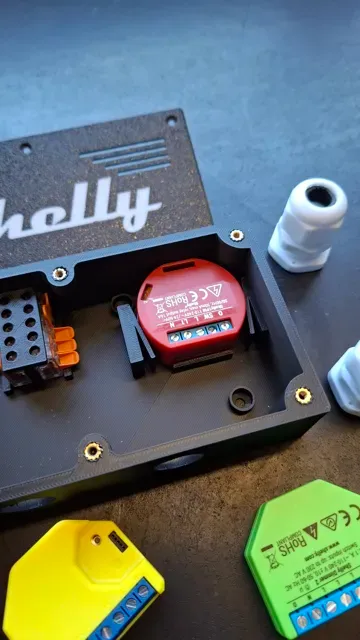

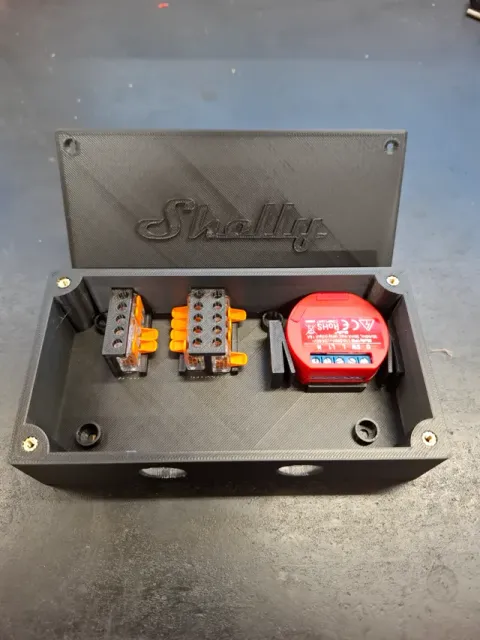

Nun ist die V02 Variante der bekannten Box hochgeladen.  Die Neuerungen sind wie folgt:

- Änderung des Design von 4-fach auf 6-fach Verschraubung des Deckels -→ erhöhte Dichtwirkung (Dichtelement ist als Druckprofil abgelegt)

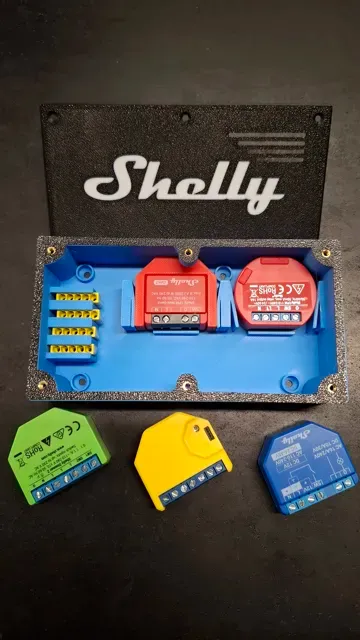

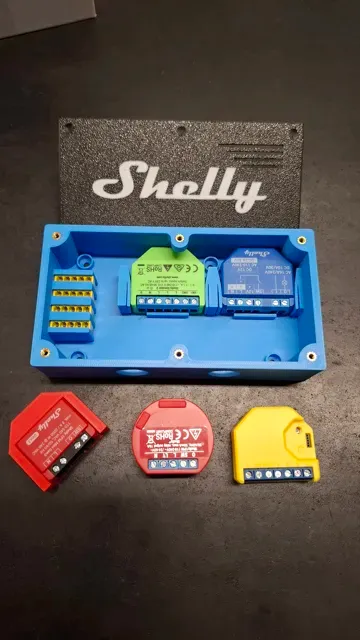

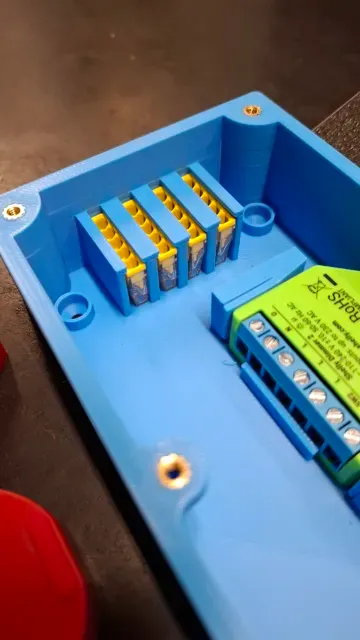

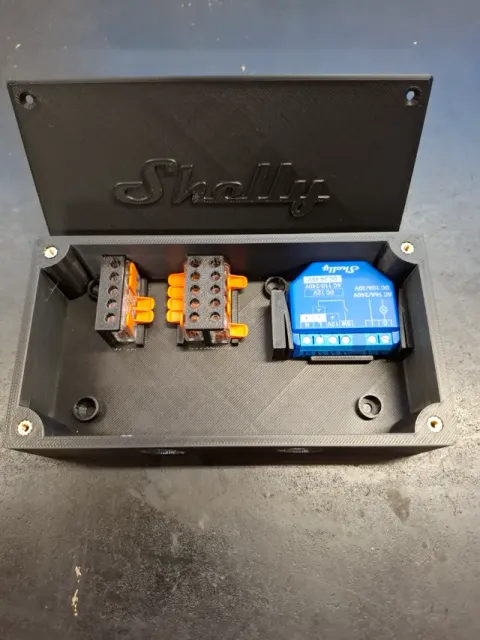

- Erstellung einer weiteren Box mit Platz für 2 Shellys, jedoch dieses mal mit den Wago 2273-203 Klemmen. Maximal können hier 4 Klemmen mit 5 Steckplätzen aufgenommen werden. Achtung: Durch die beengten Platzverhältnisse müssen die oberen beiden Klemmen von oben in die Halterung eingesetzt werden. Hierzu muss die Halterung leicht aufgebogen werden -- > bei meinen Tests sind diese nicht weggebrochen. Sobald die Kabel eingeschoben worden sind, verschieben sich die Klemmen auch nicht mehr.

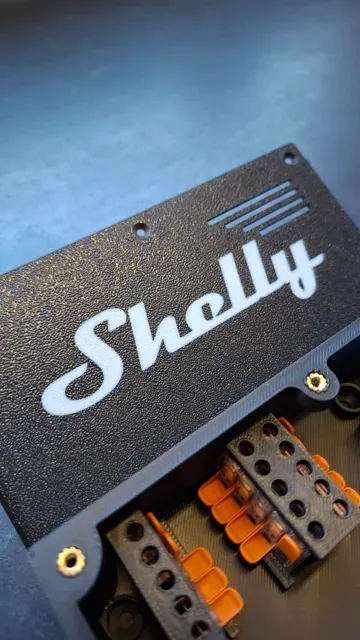

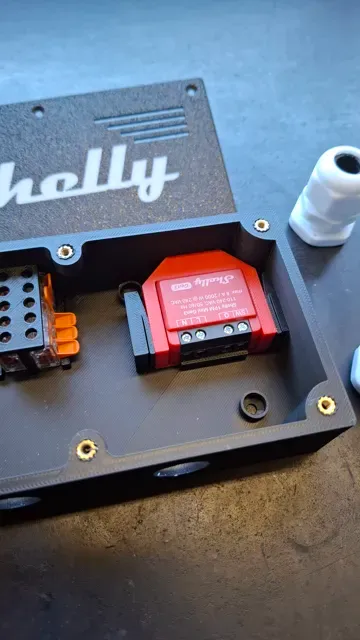

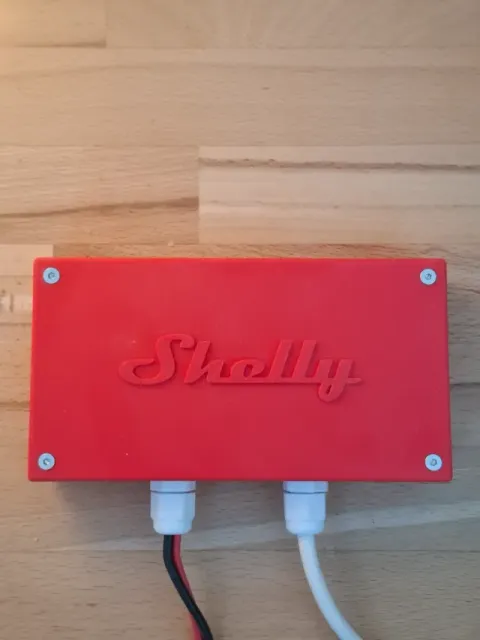

- Der Deckel wurde bei der 6-fach Verschraubung durch eine Variante mit eingelassenen Logo von Shelly erweitert. Dieser sollte sofern zweifarbig ausgeführt am besten auf Textur Platte auf dem Kopf für ein schönes Muster gedruckt werden.

Folgende neue Druckprofile sind nun vorhanden:

- Box für 1x Shelly und Wago221 mit 6-fach Verschraubung: DN12, DN16, DN20 sowie eine Universalbox (hier kann im Slicer selbstständig per Modifizierer die gewünschten Durchgangsbohrungen erstellt werden)

- Box für 2x Shelly und Wago2273-203 mit 6-fach Verschraubung: DN12, DN16, DN20 sowie eine Universalbox (hier kann im Slicer selbstständig per Modifizierer die gewünschten Durchgangsbohrungen erstellt werden)

- Deckel geschlossen oder geschlitzt mit jeweils Original Logo aufgesetzt, eingelassen oder komplett ohne Log

- Dichtelement für 6-fach Verschraubung (am besten aus TPU drucken)

Zur Verschraubung des Deckels werden dann noch jeweils 6 Einpressmuttern in M3 und 6 Senkkopfschrauben (M3) benötigt.

Wie immer weitere Varianten gern auf Anfrage! Variante V01 (4-fach Verschraubung) wird ab jetzt nicht mehr weiterentwickelt.

Über ein Like oder Boost für diese Arbeit würde ich mich sehr freuen.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

V01

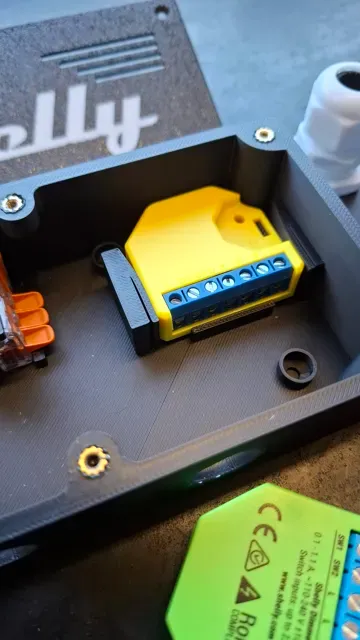

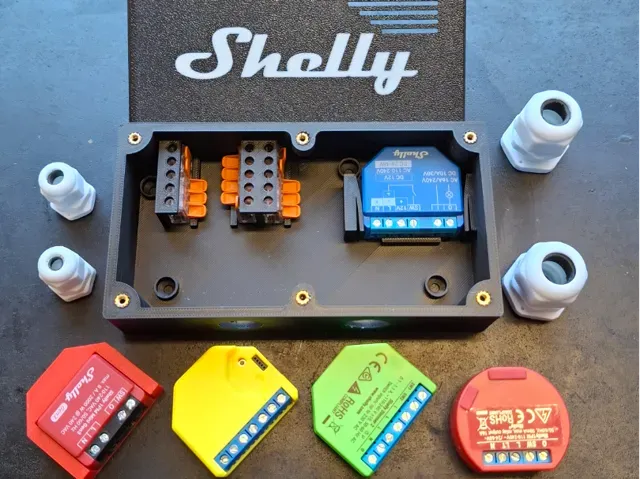

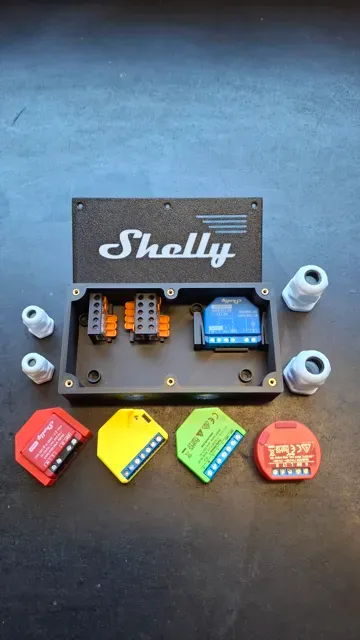

Hierbei handelt es sich um eine Box die diverse Shelly aufnehmen kann.

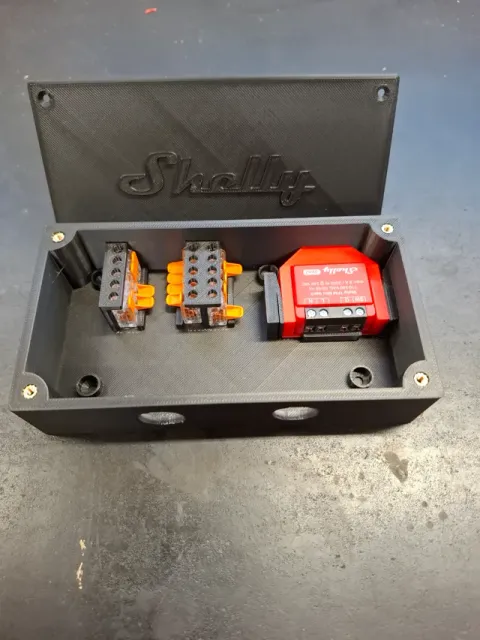

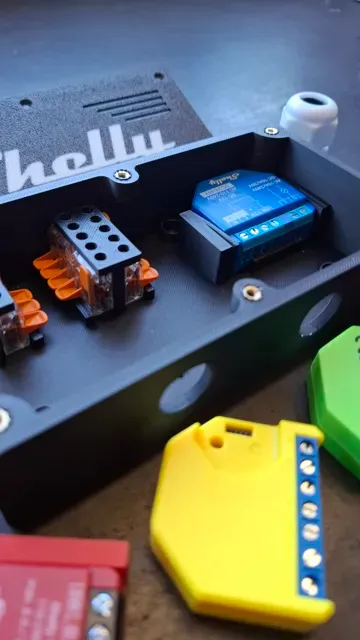

- Shelly 1. Generation - Achtung, diese sitzen nicht ganz so stramm in der Aufnahme, fallen jedoch nicht heraus - Shelly RGBW2 und Dimmer 2 - Shelly 3. Generation - Shelly Mini mit Adapter - Shelly 4. Generation am 13.09.25 i.O. getestet Des Weiteren sind Steckplätze für 3 5erWagoklemmen verfügbar (221). Sowie aktuell jeweils 2 Löcher für Zugentlastungen mit DN12, DN 16 und DN 20. Auf Nachfrage kann ich natürlich weitere Varianten für Zugentlastungen erzeugen.

Die Deckel gibt es jeweils geschlossen oder mit Lüftungsschlitzen.

Edit 13.09.25

Weitere Druckprofile hinzugefügt:

- 3xDN20 jeweils mit geschlossenen und geschlitzten Deckel - Universelle Variante jeweils mit geschlossenen und geschlitzten Deckel -→ hier können per Modifizierer im Bambu Studio die Eingangslöcher selbstständig definiert werden - 0,5 mm Dichtelement -→ nur in TPU drucken, da sonst keine Dichtwirkung erzielt wird
