Trofast Ikea Schiene Kallax Expedit

Hallo zusammen,

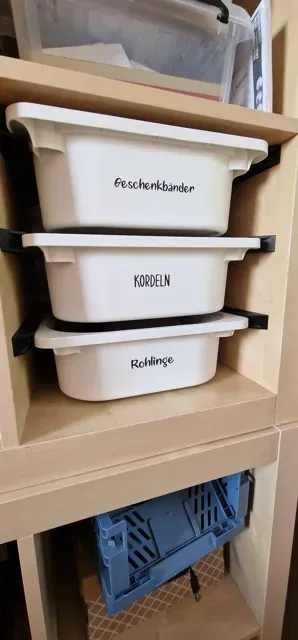

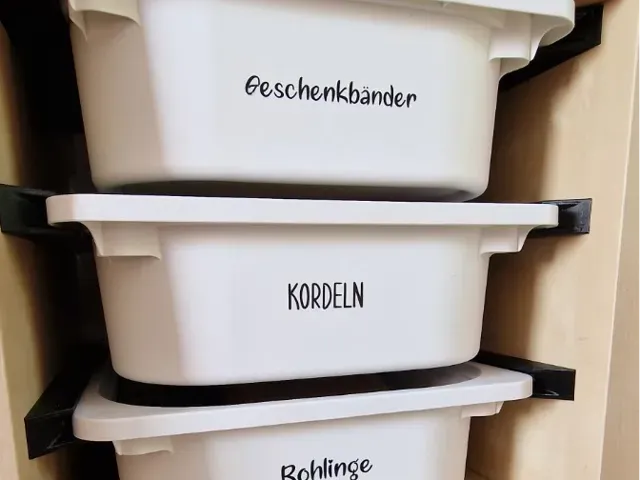

meine Frau wollte für 6 Regalfacher unserer Expedit (es passt auch bei Kallaxregalen) Regale, darin je 3 Trofast Boxen haben. Leider benötigen alle hier auf Makerworld gefundenen Modelle ca. 6h je Schienenpaar für den Druck. Das war zeitlich nicht vertretbar. Auch haben mir die Modelle nicht wirklich zugesagt, auch unter dem Gesichtspunkt, der benötigten Materialmenge. Ach ja, man kann die auch bei einem riesen Versandhaus mit A… käuflich erwerben…. 7,99€ pro Schienenpaar ;)

Also mal was neues gezeichnet.

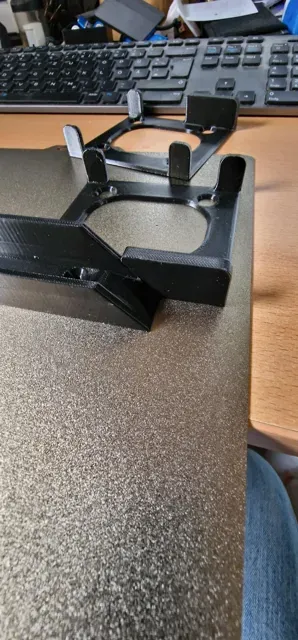

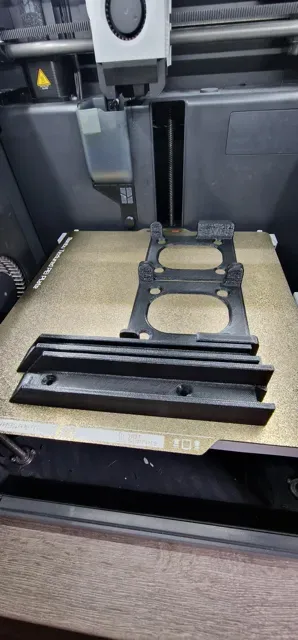

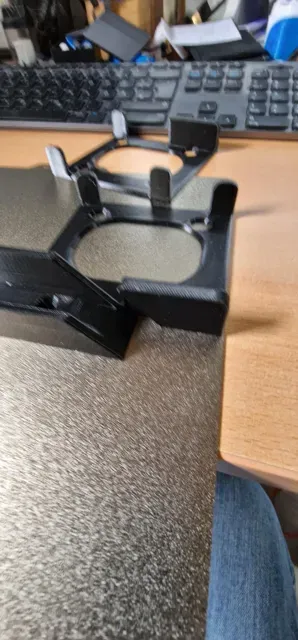

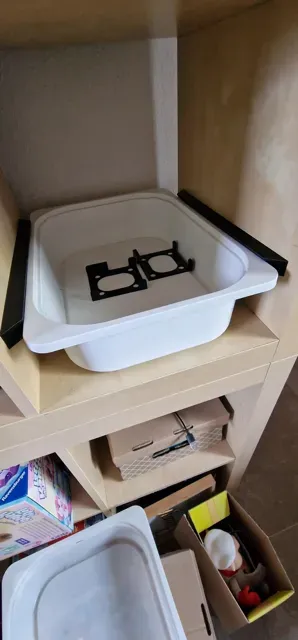

Es gibt 2 Druckplatten. Auf einer sind 2 Bohrschablonen (je für vorne und hinten), die eine gleichmäßige Montage ermöglicht. Auch alleine!!!

Die Schablone müsst ihr ja nur einmal drucken, also die 2 Stück.

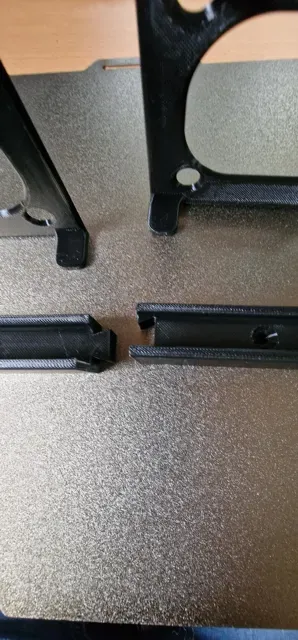

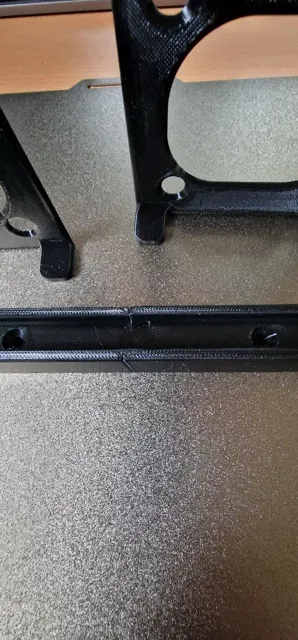

Zur Montage verbindet ihr je 2 Schienenteile per Schwalbenschwanzverbindung:

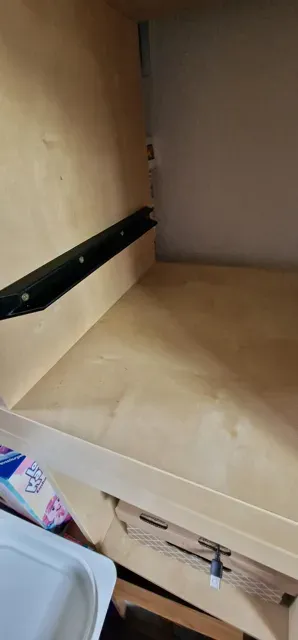

Die Schienen sind für beide Seiten passend, also gleich. Die Schraubenlöcher haben bewust einen Versatz, damit sich die Schrauben bei gegenüberliegenden Einschüben nicht treffen können!

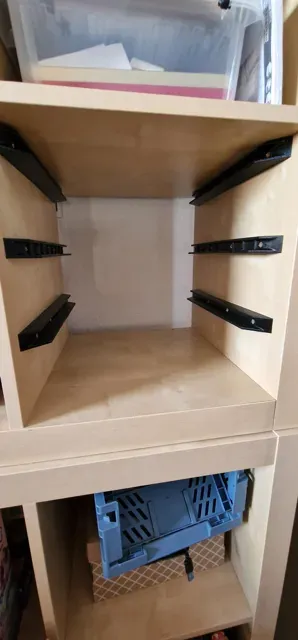

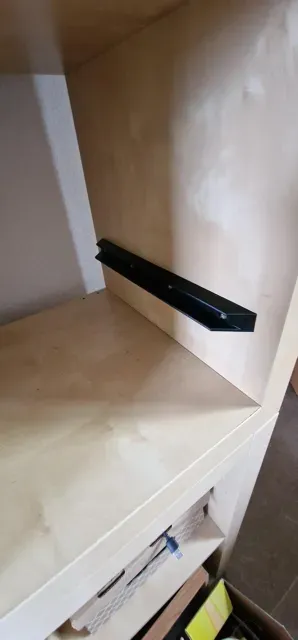

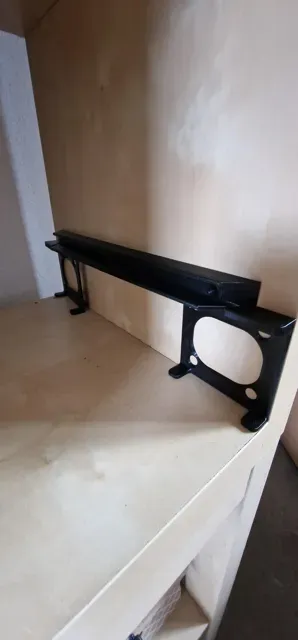

Setzt einfach die Bohrschablone an der Vorderkante bündig an, legt eine Schiene auf, und nutzt die 2 Bohrschablone um alles in Wage zu bringen. Schraube einführen, dann mit einer Hand die Schablone und Schiene fixieren, und mit der zweiten Hand anschrauben. Ist beim ersten mal evtl. ungewohnt, aber bei uns hat alles gut gepasst.

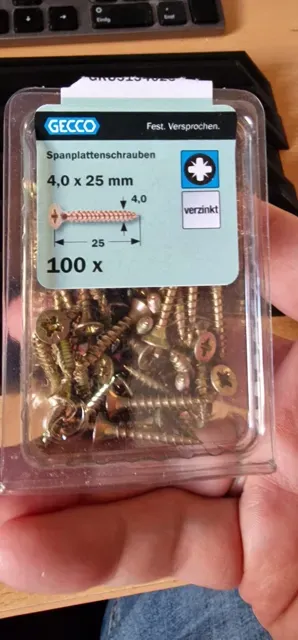

Als Schrauben haben sich 4x25mm als sehr brauchbar herrausgestellt.

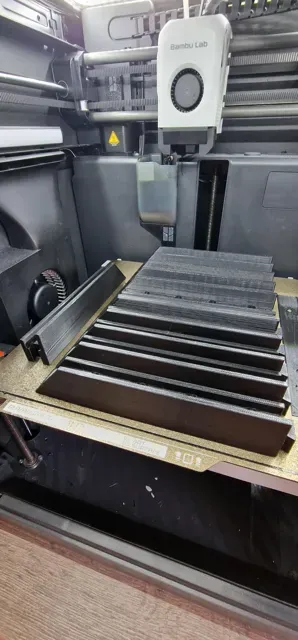

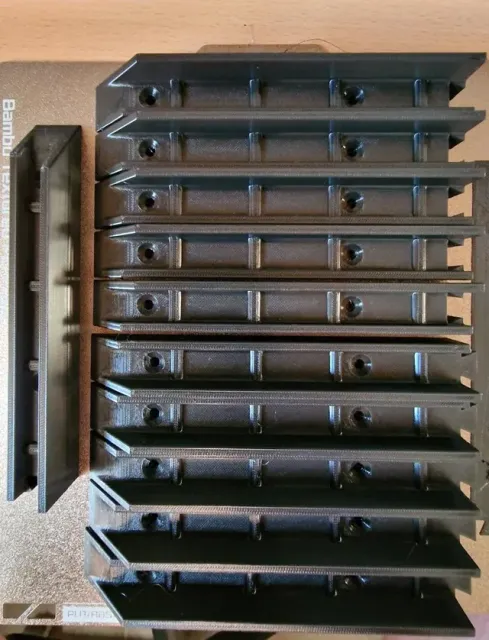

Ach ja, wer etwas Zeit beim drucken sparen möchte, der kann gerne, nachdem Layer 1 in normaler Geschwindigkeit gedruckt wurde, auf Sport Druckmodus umschalten, dann sind die Schienen für je 3 Einschüber in ca. 7 h gedruckt. (Klappt auch mit PETG) Ihr erinnert Euch, was ich oben geschrieben habe, ca. 6h für einen Einschub. Ich denke die Zahlen sprechen für sich, oder?

Alles andere ist mit den Bildern selbst erklärend.

Ich hoffe Euch gefällt das Design und ihr lasst vielleicht sogar einen Boost da. Wer weiß.

Viel Spaß damit.

PS: Über eine Bewertung und/oder Bilder würde ich sehr freuen. Danke schon einmal dafür.

Google Translate:

Hello everyone,

My wife wanted shelves for our Expedit (also fits Kallax shelving), each containing three Trofast boxes. Unfortunately, all the models found here on Makerworld require about six hours to print per pair of rails. That wasn't feasible in terms of time. I also didn't really like the models, especially considering the amount of material required. Oh yes, you can also buy them from a huge mail-order company with a... €7.99 per pair of rails ;)

So, I've drawn something new.

There are two printing plates. One has two drilling templates (one for the front and one for the back), which allow for even assembly. Even on your own!!!

You only have to print the template once, so both of them.

For assembly, you connect two rail sections using a dovetail joint:

The rails fit both sides, so they're the same. The screw holes are intentionally offset to prevent the screws from meeting when installing opposite slots!

Simply place the drilling template flush with the front edge, place a rail on top, and use the second drilling template to level everything. Insert the screw, then hold the template and rail in place with one hand, and screw it in with the other. It might be a little strange the first time, but everything fit perfectly for us.

4x25mm screws proved to be very useful.

Oh, and if you want to save some time while printing, you can switch to Sport mode after layer 1 has been printed at normal speed. This will print the rails for three slots each in about 7 hours. (This also works with PETG.) You remember what I wrote above: about 6 hours for one slot. I think the numbers speak for themselves, right?

Everything else is self-explanatory with the pictures.

I hope you like the design and maybe even give it a boost. Who knows.

Have fun with it. PS: I would really appreciate a review and/or pictures. Thanks in advance.

Bonjour à tous,

Ma femme voulait des étagères pour notre Expedit (compatibles avec les étagères Kallax), chacune contenant trois boîtes Trofast. Malheureusement, tous les modèles disponibles sur Makerworld nécessitent environ six heures d'impression par paire de rails. Ce n'était pas réalisable en termes de temps. Je n'aimais pas vraiment les modèles, surtout compte tenu de la quantité de matériel nécessaire. Ah oui, on peut aussi les acheter par correspondance chez un grand vendeur à… 7,99 € la paire de rails ;)

J'ai donc dessiné quelque chose de nouveau.

Il y a deux plaques d'impression. L'une d'elles comporte deux gabarits de perçage (un pour l'avant et un pour l'arrière), ce qui permet un assemblage uniforme. Même soi-même !

Vous n'avez besoin d'imprimer le gabarit qu'une seule fois, donc les deux.

Pour l'assemblage, assemblez deux sections de rails à l'aide d'un assemblage en queue d'aronde :

Les rails s'adaptent des deux côtés, ils sont donc identiques. Les trous de vis sont volontairement décalés pour éviter que les vis ne se touchent lors de l'installation de fentes opposées !

Il suffit de placer le gabarit de perçage au ras du bord avant, de placer un rail par-dessus et d'utiliser le second gabarit pour mettre le tout à niveau. Insérez la vis, puis maintenez le gabarit et le rail en place d'une main et vissez le tout de l'autre. Cela peut paraître un peu étrange la première fois, mais tout s'est parfaitement adapté à notre configuration.

Des vis de 4 x 25 mm se sont avérées très utiles.

Oh, et si vous souhaitez gagner du temps lors de l'impression, vous pouvez passer en mode Sport après avoir imprimé la couche 1 à vitesse normale. Cela imprimera les rails de trois emplacements chacun en environ 7 heures. (Cela fonctionne aussi avec du PETG.) Vous vous souvenez de ce que j'ai écrit plus haut : environ 6 heures pour un emplacement. Je pense que les chiffres parlent d'eux-mêmes, n'est-ce pas ?

Tout le reste est explicite avec les photos.

J'espère que le design vous plaira et que vous pourrez peut-être même le booster. Qui sait ?
