Boitier capteur Lufdaten Versions Multiples

Historique :

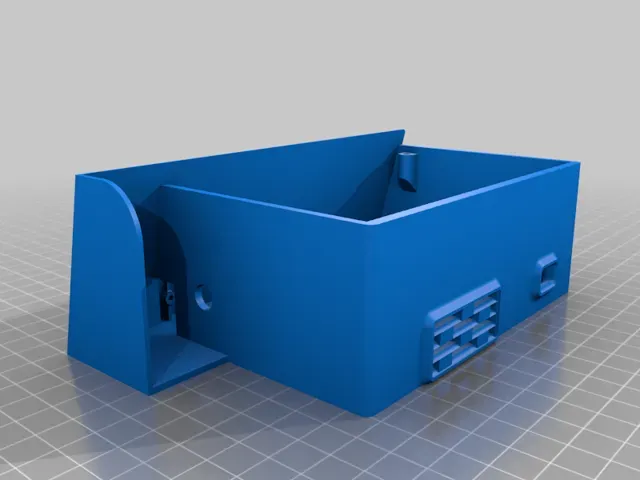

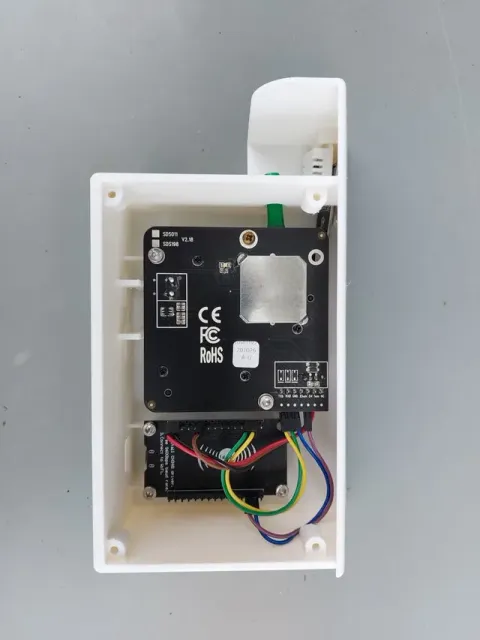

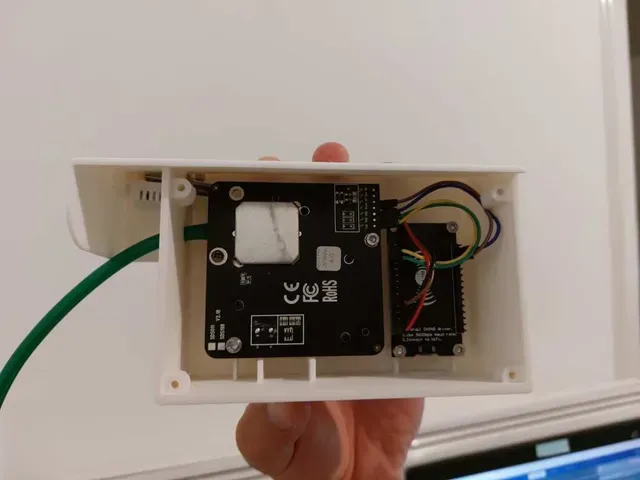

- 19/07/2021 : Version AGTT1, AGTT2, POM, Vierge(no logo) disponibles et imprimable avec une imprimante monocouleur. - Prochainement : versions Lufdaten et Ambassad'Air bientôt disponibles Boîtier permettant d’accueillir les composant électroniques d'un capteur Lufdaten permettant de mesurer :

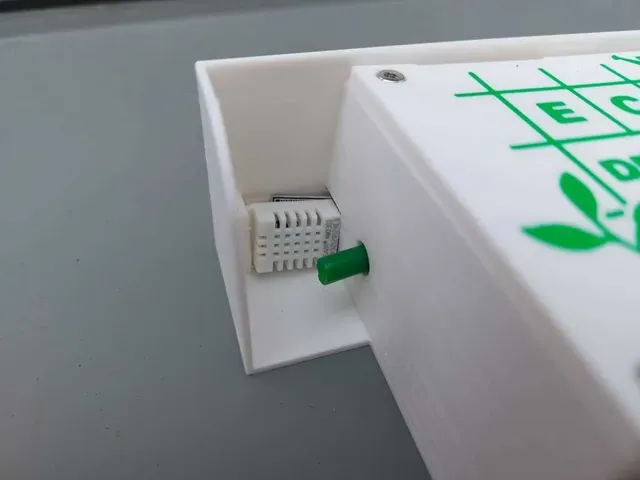

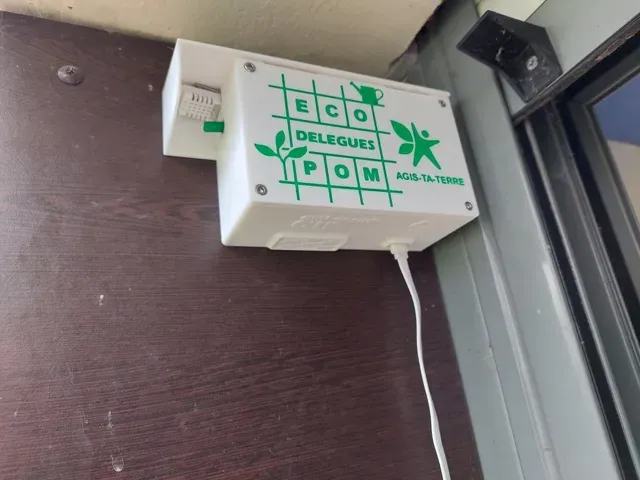

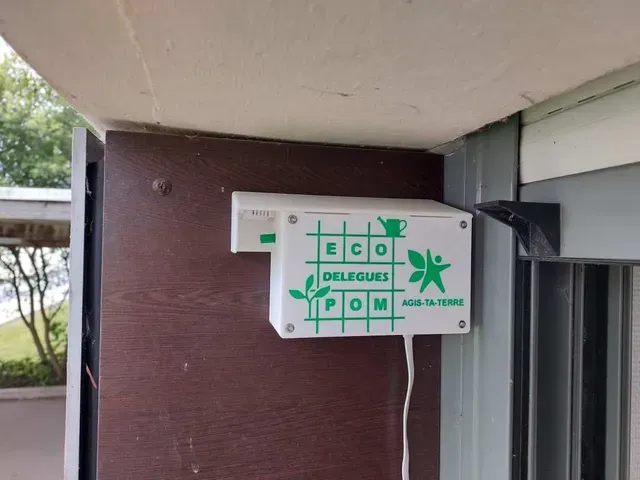

- La pollution aux particules fines PM10 et PM2.5 - Le taux d'humidité - La température Ce boitier a ete conçu pour être placé à l'ombre sous un rebord de fenêtre.

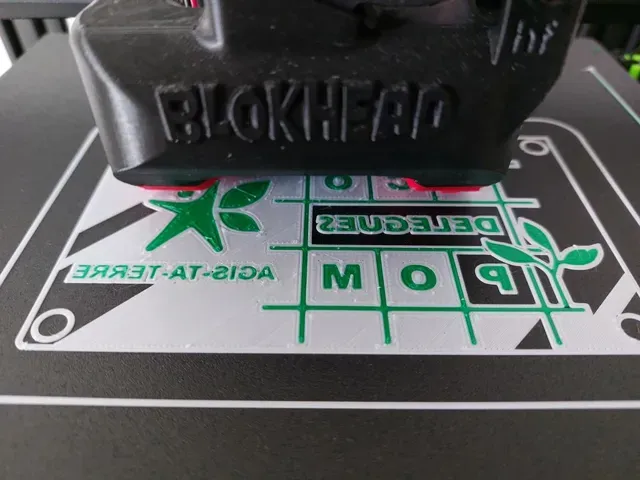

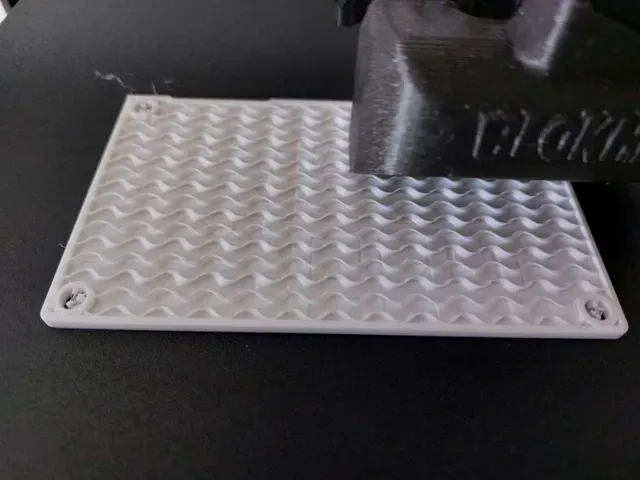

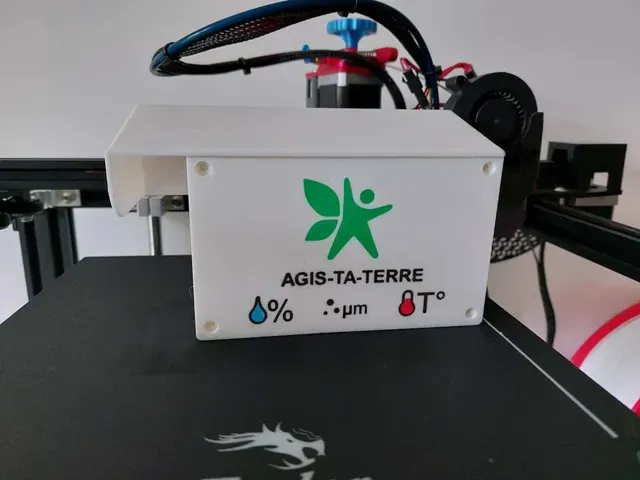

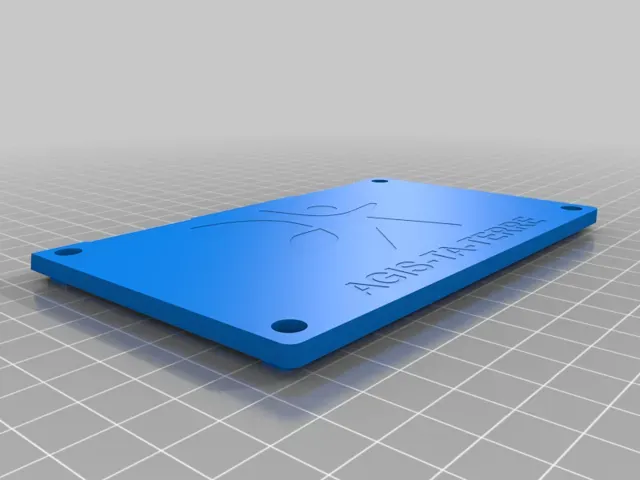

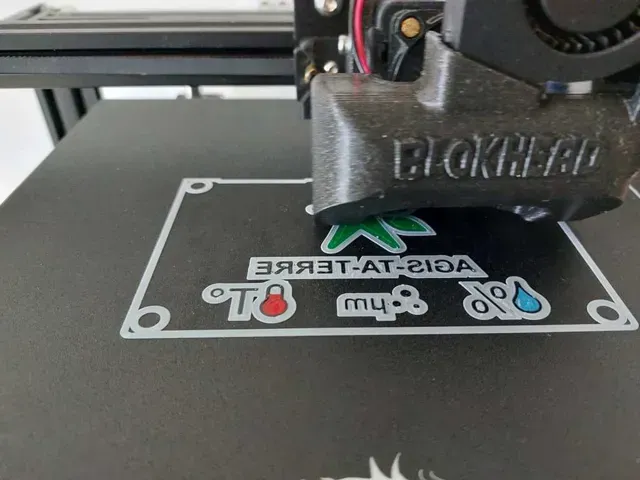

L'impression ne nécessite pas d'être équipé d'une imprimante dual color ou idex, il suffit juste d'imprimer les écritures et différents logos à la suite sur une première couche puis d'imprimer ensuite le capot correspondant par dessus.

Versions disponibles :

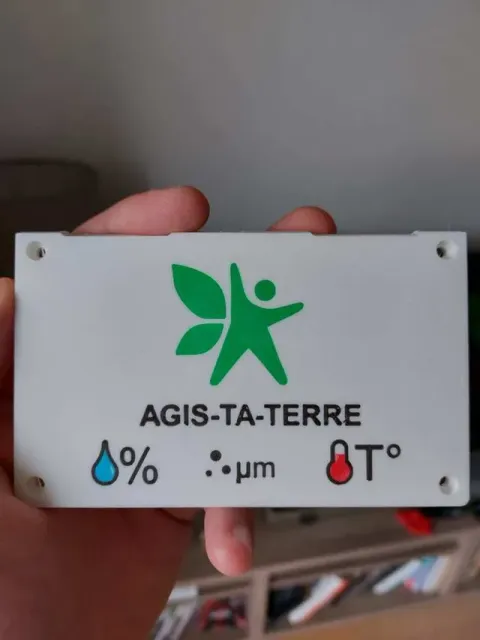

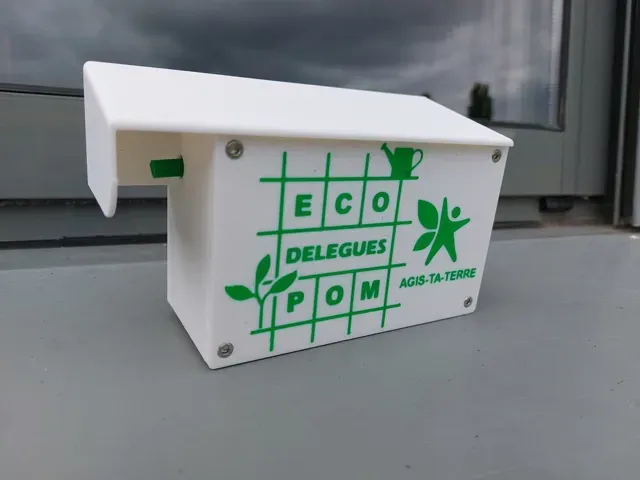

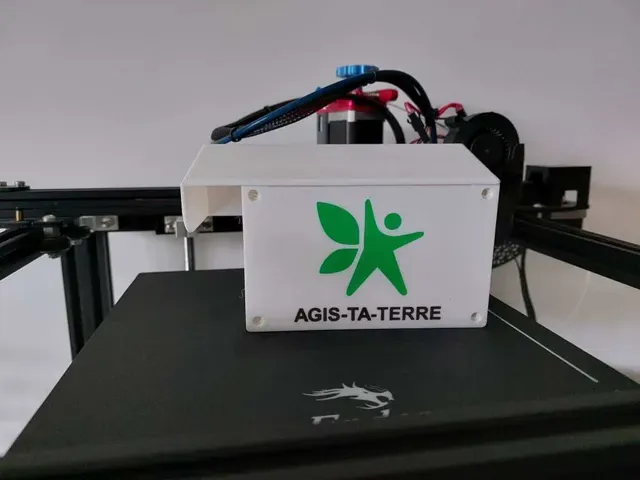

- AGGT1 et AGTT2 : Association AGIS-TA-TERRE de Chateaubourg - POM : Collège Pierre Olivier Malherbe de Chateaubourg Pour installer ce système : http://www.wiki-rennes.fr/Monter_son_capteur_Sensor_Community#Turoriel_version_pdf

Exemple de données d'un capteur : https://api-rrd.madavi.de/grafana/d/GUaL5aZMz/pm-sensors?orgId=1&theme=light&var-chipID=esp8266-4610197&fbclid=IwAR0EGGe00FIBM8kidIuH7eoA5cHRWCaNhzti9Vrq7n92gmuJmiH5_Q-N01Y#l_floating

La carte des différents capteurs et leurs données : https://sensor.community/fr/?fbclid=IwAR3Q760feM-6QYQiLeX5lrEcxqYcs3cfRRNoTo5Xo0ASoH4Z6LpmKxWUUzE

Documentation :

- capteur particules fines SDS011 : https://cdn-reichelt.de/documents/datenblatt/X200/SDS011-DATASHEET.pdf - Capteur de Température / Humidité DHT22 : https://cdn-shop.adafruit.com/datasheets/Digital+humidity+and+temperature+sensor+AM2302.pdf - NodeMCU ESP8266 V3 Ce système est un Remix de https://www.thingiverse.com/thing:2530111

Pour soutenir mon travail vous pouvez me suivre sur cette page ainsi que sur Facebook : https://www.facebook.com/waikikiprod et/ou faire un don pour rembourser mes frais (Matières, équipements, logiciels, etc...) -> https://www.paypal.com/donate/?business=DSX774LQQJA8E&no_recurring=0¤cy_code=EUR
