H2D interner Y-Adapter für PTFE (ECAS04-Kopplung)

Beschreibung

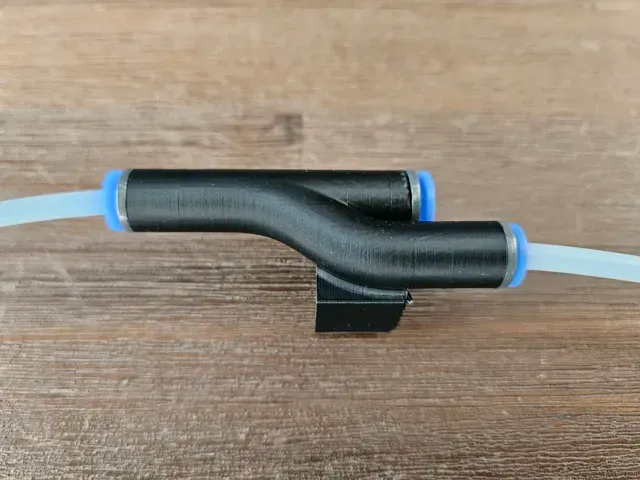

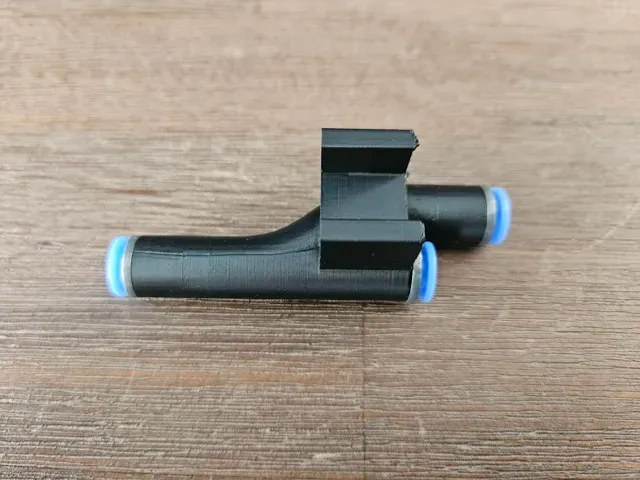

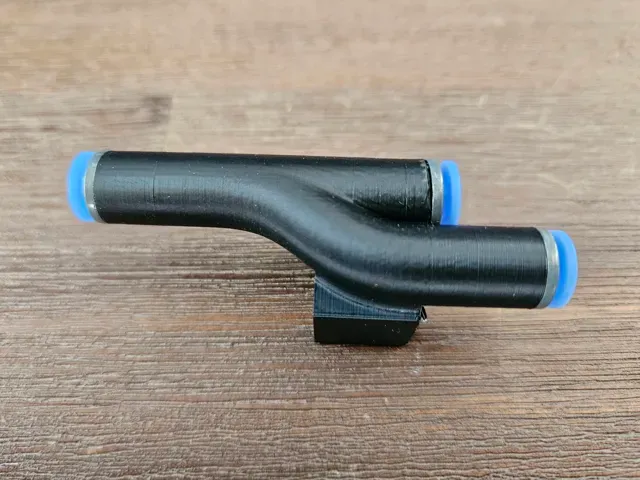

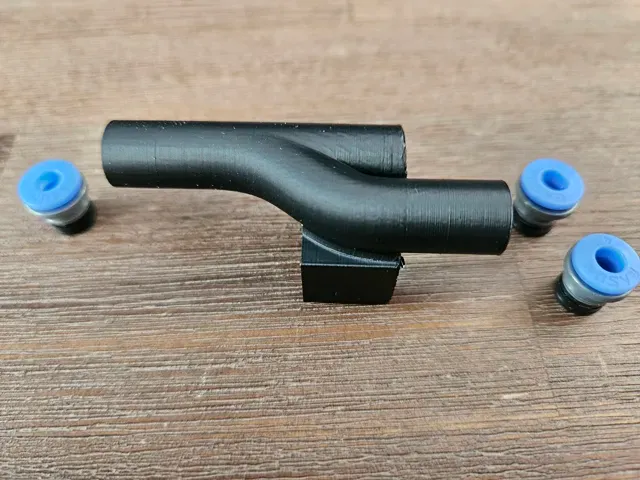

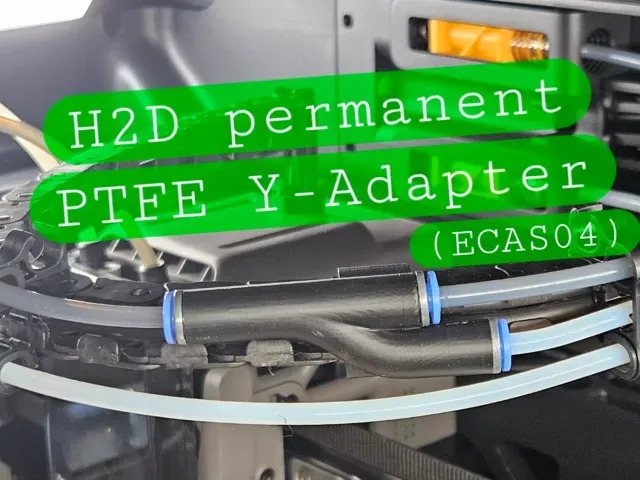

Da mir das Umstecken des PTFE Schlauchs, wenn ich mal TPU drucken möchte, zu umständlich war, habe ich einen Y-Adapter gebaut, der dauerhaft im H2D installiert wird. Er ist so konzipiert, dass er an der Führungskette eingehängt wird und dann beiden, sowohl das Filament aus dem AMS als auch das alternativ über den Bypass eingeführtes Filament (meist TPU) zum Hotend leitet.

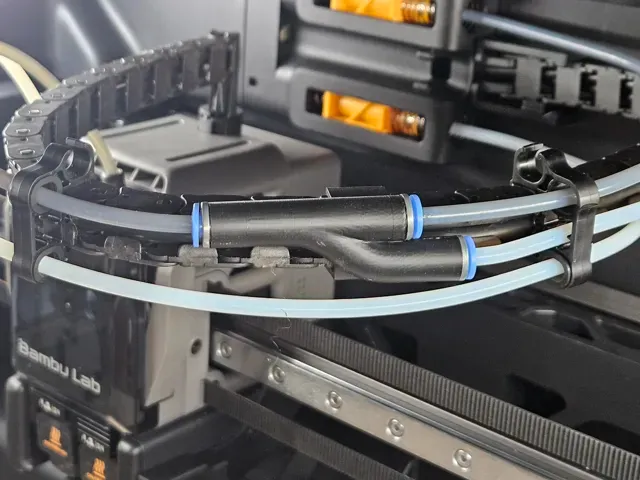

Die Position an der  Führungskette habe ich gewählt um den Druckkopf nicht weiter zu beschweren, aber dennoch den Adapter innen und dauerhaft eingebaut zu haben.

Durch die Bauraumheizung empfiehlt es sich den Adapter unbedingt aus ABS zu drucken, damit er nicht weich wird. Hierauf ist auch das Druckprofil und die Maße optimiert (mit PLA z.b. ist der Durchmesser für das Gewinde zu groß, wieso auch immer ;-))

Der gebogene Teil funktioniert super mit “weichem” TPU, starrere Filamente (PLA, ABS) sollten über das AMS und den gerade Teil eingeführt werden.

WICHIG : bei der Installation, den PTFE Schlauch mit viel Kraft in den Adapter schieben, innen ist eine weitere Führung für den Schlauch. Nur wenn er dort ebenfalls sauber eingefädelt ist, läuft das Filament ohne Probleme und mit wenig Widerstand hindurch (die PTFE-Führung ist absichtlich eng bemessen, probiert es ggf. vor der Installation der Pneumatikkupplungen einmal aus).

Ihr benötigt 3x ECAS04 Pneumatikkupplungen zur Aufnahme des PFTE Schlauchs und einen separaten Schlauch, der über den Bypass nach draußen geführt wird. Die Kupplungen müssen mit Kraft gerade in den Adapter gepresst werden und nicht danach nicht wieder entfernbar ohne den Y-Adapter oder die Kupplung zu beschädigen.

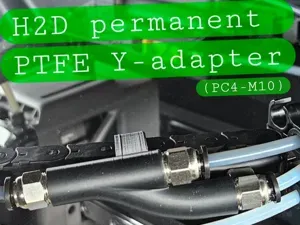

Dies ist ein Update zu meinem Adapter mit einem PC4-M10 Gewinde . Dieses hier ist durch die kleinere Kupplung leichter und kompakter.

und nun: happy printing ;-)
