Photon M3 Premium Vat-Drain-System mit Trichter

Resin Vat Drain & Funnel Stand – für Anycubic Photon M3 Premium / 30x30 Aluprofil

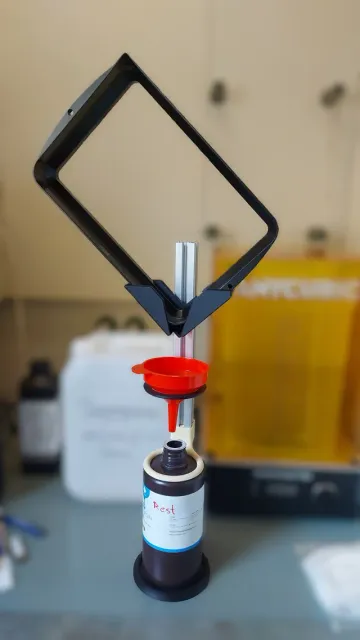

Dieses Modell ist eine modulare Halterung zur sicheren und sauberen Entleerung des Harzbehälters (Vat) eines Anycubic Photon M3 Premium Resin-Druckers. Das System ermöglicht es, das Vat gezielt über einen Trichter in eine Resinflasche zurückzuführen, ohne zu kleckern oder das Vat schräg halten zu müssen.

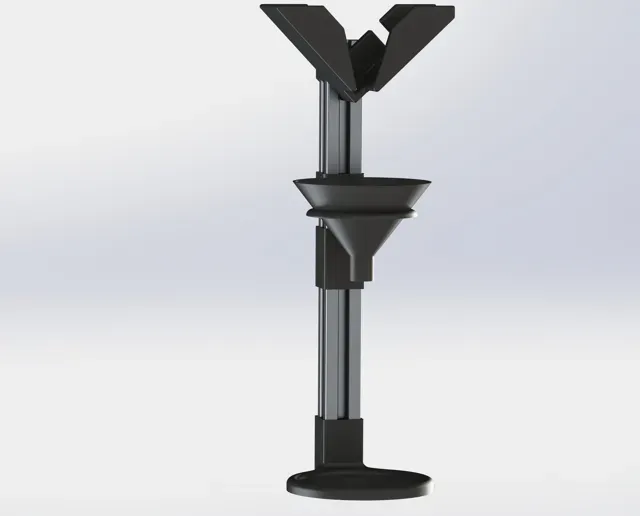

Die Konstruktion basiert auf einem vertikalen 30×30 mm Aluprofil mit 8 mm Nut. Falls kein solches Profil zur Verfügung steht, liegt ein druckbares Ersatzprofil bei, das aus zwei Teilen besteht (180 mm Bauraum-kompatibel) und mit einem speziellen Verbinder zusammengefügt wird.

🔧 Funktionsweise & Aufbau

- V-Halterung : Perfekt angepasst für das schräg gestellte Resin-Vat des Photon M3 Premium. - Trichterhalter : Modular – nutzbar mit beiliegendem Trichter oder eigenem Modell, z. B. mit Filtereinsatz. - Basis mit Auffangrand : Der Standfuß besitzt eine erhöhte Kante, um Tropfharz sicher aufzufangen. - Verbindung & Stabilität : Alle Bauteile sind mit handelsüblichen M5-Schrauben fixierbar. Der Profilverbinder benötigt zwei Schrauben. 📦 Enthaltene Dateiformate

Alle Bauteile sind in folgenden Formaten enthalten:

- .STL – zum direkten 3D-Druck - .3MF – vorkonfigurierte Baugruppen (z. B. für Bambu Studio) - .STEP & .SLDPRT – zur Weiterbearbeitung in CAD-Programmen 🖨️ Druckkompatibilität

- Optimiert für Bambu A1 mini (180 mm) - Kein Support nötig (außer ggf. Trichter) - Materialempfehlung: PLA oder PETG - Schichtdicke: 0,2 mm empfohlen Ideal geeignet für alle, die ihr Resin effizient und sauber zurückgewinnen möchten – sei es im Labor, Makerspace oder zu Hause.

Boost Me Unterstütze dieses Projekt, wenn du deine Harzreste künftig effizienter und sauberer zurückführen willst! Like, booste oder teile es mit anderen Resin-Fans! (En)

Resin Vat Drain & Funnel Stand – for Anycubic Photon M3 Premium / 30x30 Alu Profile

This modular stand allows for clean and precise draining of the resin vat from the Anycubic Photon M3 Premium. The design guides resin through a funnel back into its original bottle, without mess or the need to manually tilt the vat.

The system is based on a vertical 30×30 mm aluminum extrusion with an 8 mm slot. If this is unavailable, a printable version of the profile is included, split into two segments (compatible with 180 mm build volume) and joined using a connector part.

🔧 Features & Function

- V-shaped Vat Holder : Precisely angled to support the Photon M3 Premium vat. - Modular Funnel Mount : Use the included funnel or replace with your own (supports filter inserts). - Base with Drip Rim : The base has a raised lip to catch any stray resin drops. - Assembly : All parts are assembled using standard M5 screws. The connector uses two screws. 📦 Included File Formats

Each part is provided in:

- .STL – ready for 3D printing - .3MF – includes build plate arrangement - .STEP & .SLDPRT – for editing in CAD software 🖨️ Print Compatibility

- Optimized for Bambu A1 mini (180 mm build height) - Support: Not required (except possibly for funnel) - Recommended material: PLA or PETG - Layer height: 0.2 mm recommended Ideal for makers, labs or anyone working with resin printing – clean, safe, and modular.
