Kit Ruota standard Artillery Genius/PRO - per livellare bed - espansore o ruota grande

Ho replicato la ruota di livellamento del bed con filettatura M5 della Artillery Genius.

Ho creato un espansore della ruota che combacia perfettemente con l'originale, (vedi foto) o con la ruota replicata, sul perimetro è stata creata una zigrinatura con indicazioni del senso di livellamento. Diametro ruota per Genius 70mm

Inoltre per chi vuole sostituire la ruota originale, ho creato una ruota espansa completa.

I fori delle ruote possono ospitare un inserto filettato M5x10x7 in ottone che si incastra molto bene, ma per sicurezza userei del bicomponente a colla. Come ogni mia creazione, Sono inclusi file solidworks parts ed stl per eventuali modifiche o miglioramenti.

I replicated the leveling wheel of the bed with M5 thread from Artillery Genius.

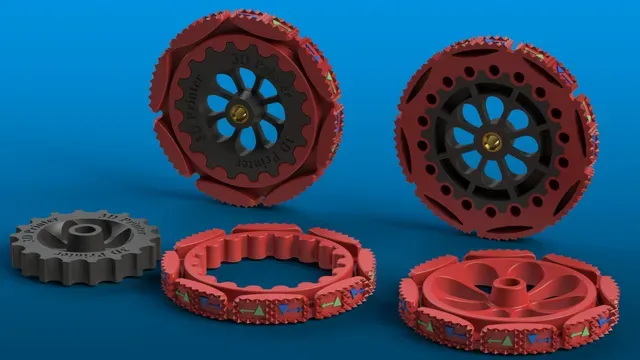

I have created a wheel expander that matches perfectly with the original, (see photo) or with the replicated wheel, a knurling was created on the perimeter with indications of the direction of leveling. Wheel diameter for Genius 70mm

Also for those who want to replace the original wheel, I have created a complete expanded wheel.

The wheel holes can accommodate a brass M5x10x7 threaded insert that fits very well, but for safety I would use two-component glue. Like all my creations, solidworks parts and stl files are included for any changes or improvements.

Print Settings

Printer:

Sidewinder Artillery Genius

Rafts: Yes

Supports:

Yes

Resolution: 0.12

Infill:

100%

Filament:

eSun/AzureFilm PLA/PETG RED/BLACK

Notes:

Stampabile sia in PLA che PETG, il pezzo non è esposto a calore da deformarlo.

Printable in both PLA and PETG, the piece is not exposed to heat to deform it.

Category: 3D Printing
