Lötrauchabsaugung – 3D-Druck-Projekt für saubere Luft am Arbeitsplatz

Video:

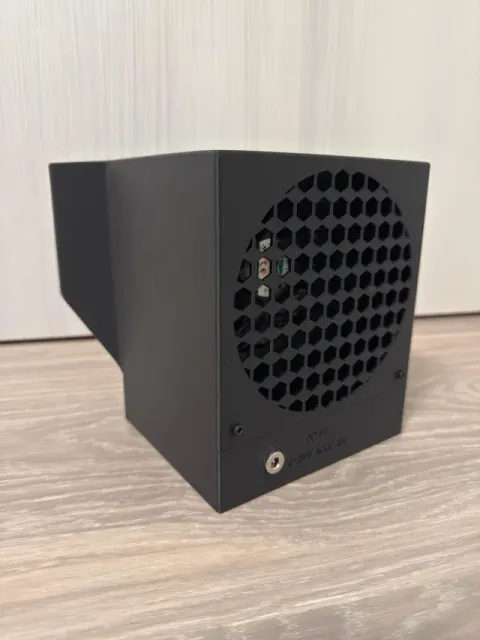

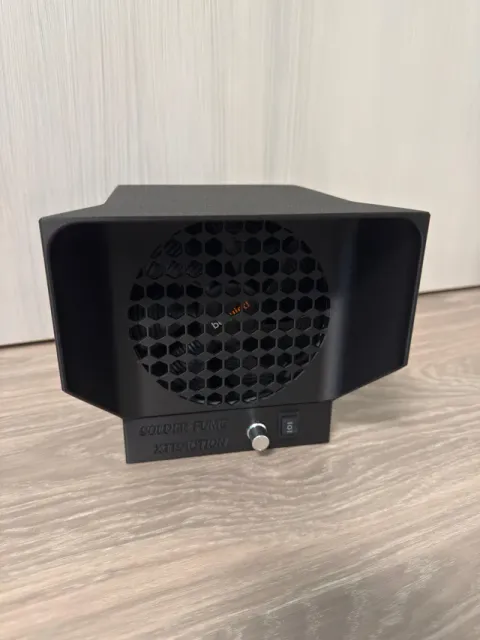

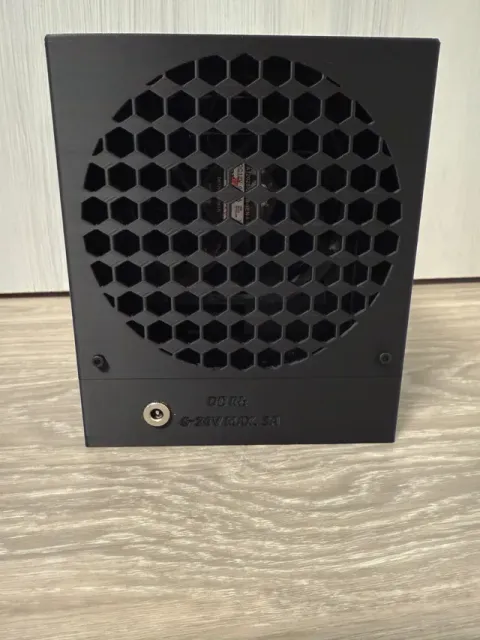

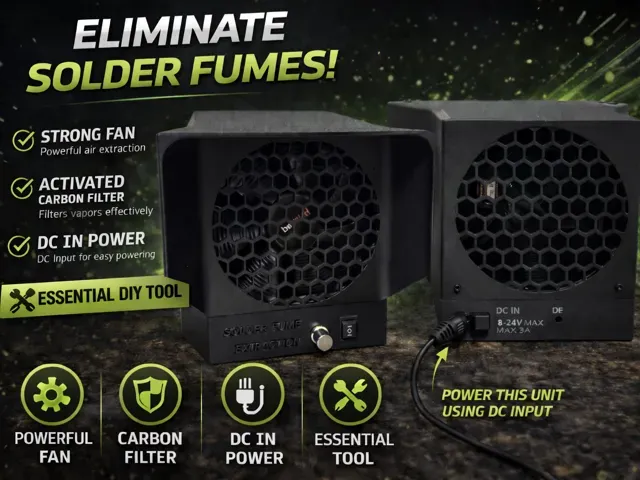

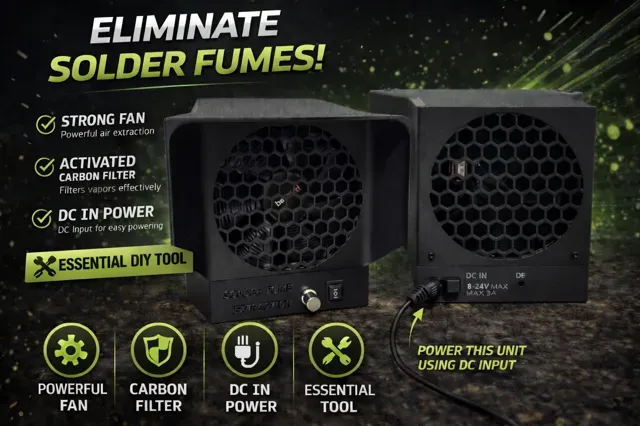

Diese selbst konstruierte Lötrauchabsaugung ist ein kompaktes und praktisches DIY-Projekt für jeden Elektronik-Arbeitsplatz. Sie wurde entwickelt, um beim Löten effektiv Rauch und Dämpfe abzusaugen und so die Luftqualität zu verbessern. Die Absaugung ist modular aufgebaut und in zwei Varianten verfügbar:

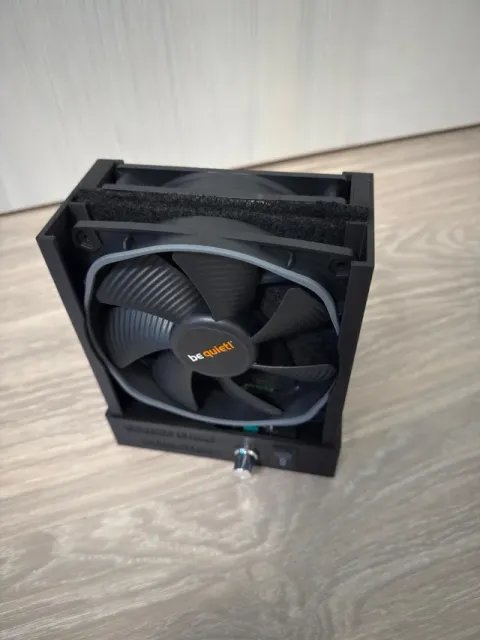

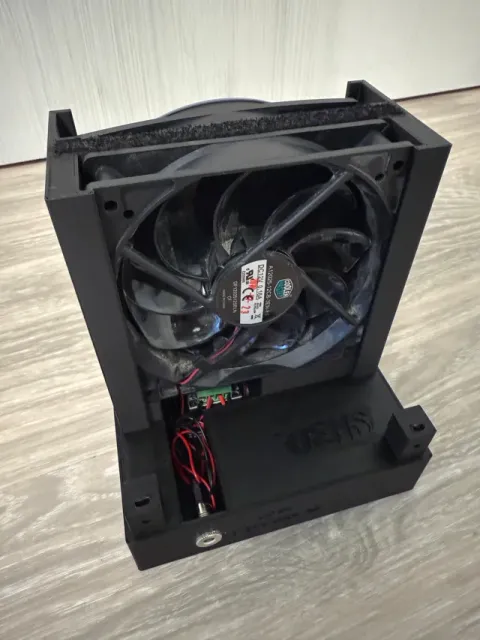

- Variante 1: 1x 120x120 mm Lüfter + 1x 136x136 mm Lüfter (z. B. aus alten PC-Netzteilen) - Variante 2: 2x 120x120 mm Lüfter (für einfacheren Teilezugang)

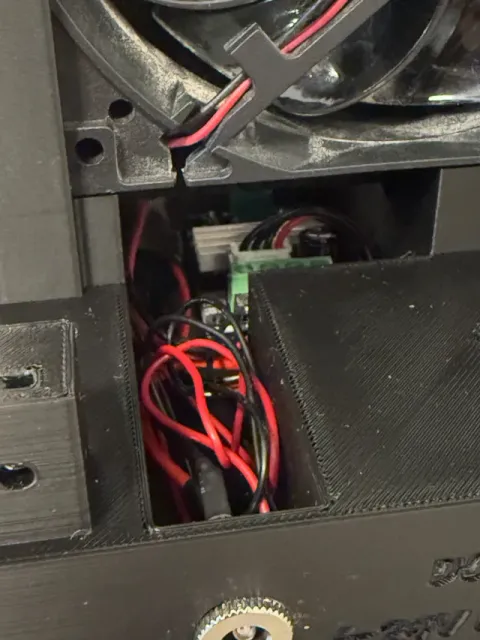

Verwendete Komponenten: - 1x 120 mm Lüfter - 1x 136 mm Lüfter (meist aus alten ATX-Netzteilen) - 1x Drehzahlregler: (Link: https://amzn.eu/d/aWCpoGK - 1x Hohlstecker-Buchse DC 5,5 x 2,1 mm: (Link: https://amzn.eu/d/78H6PAc - Optional: - 2x M3-Gewindeeinsätze (5x5 mm) - 2x M3-Schrauben (zwischen 9 mm und 20 mm Länge)

Besonderheiten: - Robuste Konstruktion zur sicheren Befestigung der Lüfter - Kompatibel mit Standard-Netzteilen (12V empfohlen) - Platz für einen Aktivkohlefilter oder Schwamm optional integrierbar - Frontseitige Luftführung zur optimalen Rauchabsaugung - Optional mit oder ohne Gewindeeinsätze montierbar

Hinweis: Das Modell ist so gestaltet, dass es möglichst viele Recycling-Teile aus alten PCs nutzen kann – ideal für Bastler:innen, die nachhaltige Projekte bevorzugen.
