(tr)uSDX 外壳 新设计

本模型是参考 PE1NNZ and DL2MAN 发布的 Housing for (tr)uSDX QRP Transceive r，参考了开孔的位置，进行了重新建模，对结构设计及安装方式进行了较大的改动。使用尼龙柱、螺丝及卡槽代替了原始模型的PCB限位槽，使得整体安装更为简便，或许在一定程度上使外形更加美观。

为我助力 感谢您的助力，祝您电波传情通四海，话音清晰达五洲，73！

模型文件中上传了 主体、左右面板及底部滑盖 ，您可以直接打印它们进行安装。

您 额外需要的零部件 包括：M3*11双通柱 x4、M3*6+6单通柱 x4、M3*15螺丝 x4、M3*5螺丝 x8、M3热熔螺母 x8。其中，双通柱及单通柱我使用的是六角尼龙柱；M3*15使用不锈钢平头螺丝；M3*5螺丝长度4~10均可；M3热熔螺母测试了3*8*4.2及3*3*4的内径*长*外径均可，预留的孔深为10mm。

扬声器的 Speaker-Carrier 仍使用原始模型，请前往 https://www.printables.com/model/103619-housing-for-trusdx-qrp-transceiver/files 进行下载。

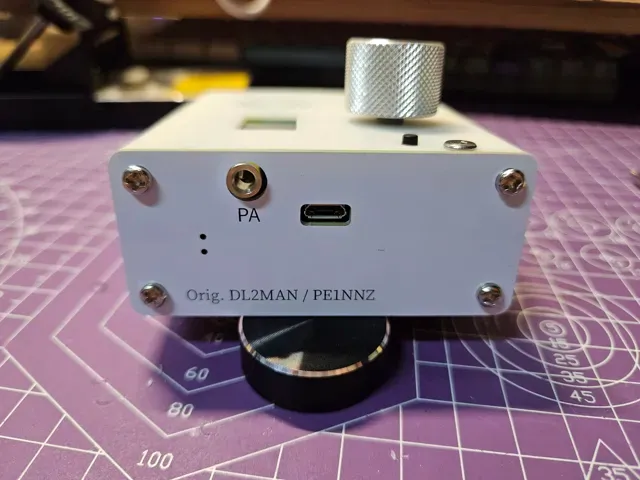

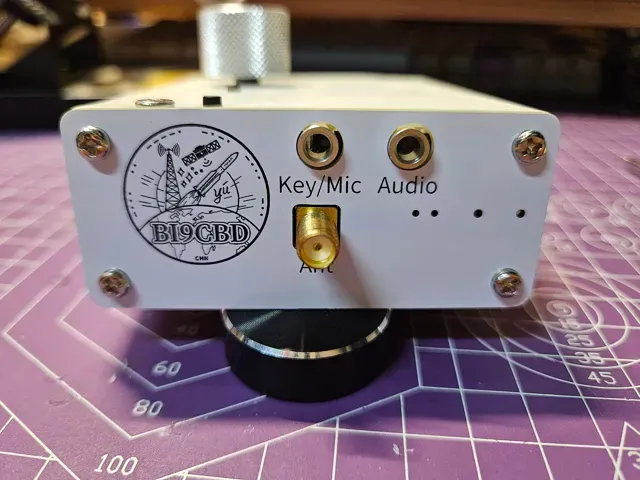

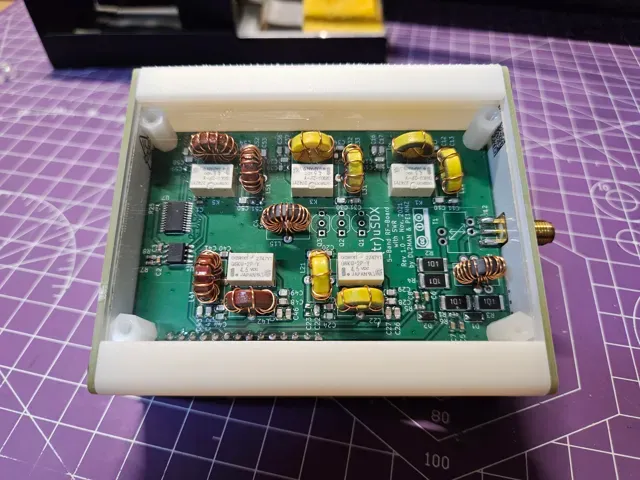

在此基础上，加入 主体3D打印+PCB左右面板+透明亚克力底部滑盖 的结合，这样能够放置一些个性化的图案，并使底部的磁环变得可见。PCB面板文件为上传于其他文件的Gerber文件。透明亚克力滑盖使用切割刀或其他工具对亚克力进行裁剪即可获得，尺寸为59*85mm，无需进行复杂定制。

安装步骤：

- 将 M3热熔螺母 压入 主体 ； - 将 M3*11双通柱 及 M3*6+6单通柱 安装至装有磁环的主板，其中双通柱位于磁环一侧； - 将两块 (tr)uSDX 的PCB安装至一起（非左右面板）； - 将扬声器 Speaker-Carrier  凸点安装到 主体 对应位置； - 使用 M3*15螺丝 将 (tr)uSDX 整体固定至 主体 ，旋钮、按钮等放入对应挖孔； - 安装 底部滑盖 ； - 使用 M3*5螺丝 将 左右面板 安装至对应位置。
