Raspi Arcade works with Powerbank

Schauen Sie sich die Version für den A1 mini an: https://makerworld.com/de/models/1666089

Ich musste die Seitenteile kürzen damit sie auf die Druckplatte vom A1mini passen.

Somit muss die untere Platte gegengedrückt werden beim zusammenkleben.

UPDATE 10/2025 ( alternatives Druckprofil mit den 3 ersetzten Teilen für ein Display mit Schraubösen )

Bei dieser Version hier ist eine Einkerbung wo die untere Platte genau reinpasst.

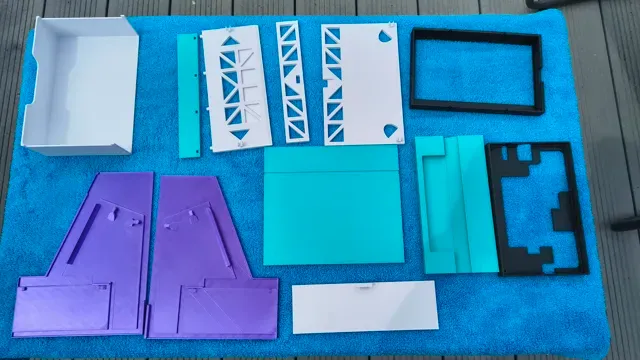

10 Druckplatten, wählen Sie im Profil die obere Abdeckung mit oder ohne Lüfterhalterung! Es müssen nicht beide gedruckt werden.

Kurzfassung zum Modell:

Mini Arcade mit Raspberry Pi 4  (Raspberry Pi 3/4/5 möglich)

7 Zoll Display, 1024x600 pixel, eingebaute Lautsprecher

Platz für standard Powerbank, 2 Controller

oberes Panel mit Platz für 40mm-Lüfter wird folgen, ist noch in Bearbeitung

Keine Schrauben oder Magnete nötig, kein löten

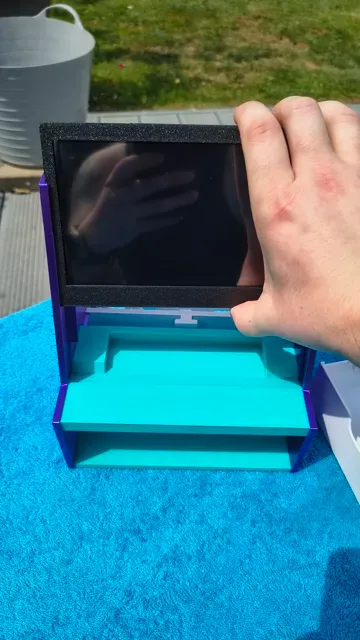

oberes und hinteres Panel sowie Display jederzeit ohne Werkzeug abnehmbar

kurzes video vom großen Modell auf instagram: (da sind alle gedruckten Teile zu sehen)

https://www.instagram.com/reel/DMVwTVqod0t/?utm_source=ig_web_copy_link&igsh=Nmdmb2Jjem5mcnZu

Anleitung für Zusammenbau unten auch als Text, als Fotos in der pdf und jetzt als

Video auf youtube:  (Zusammenbau von der A1 mini Version)

Boost Me Denken Sie daran ein Like, Kommentar Foto oder sogar einen Boost zu hinterlassen um mich zu unterstützen. Es würde mich sehr freuen. Vielen Dank! Mini Arcade mit eingebauten Lautsprechern und Platz für eine Powerbank, so haben Sie alles in einem Gerät dabei und können es überall hin mitnehmen und spielen, auch wenn keine Steckdose in der Nähe ist.

Es sind keine Elektronikkentnisse nötig, alles ist plug and play. Mitgelieferte Adapter beim Display, alles andere wird mit üblichen Usb Kabeln und Adaptern angeschlossen.

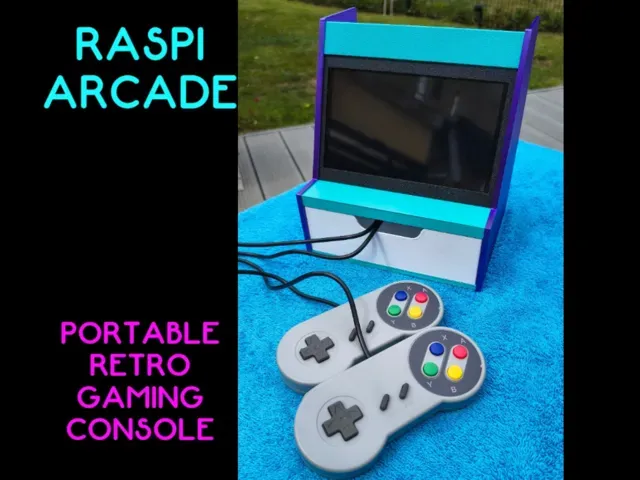

Ich stelle vor:

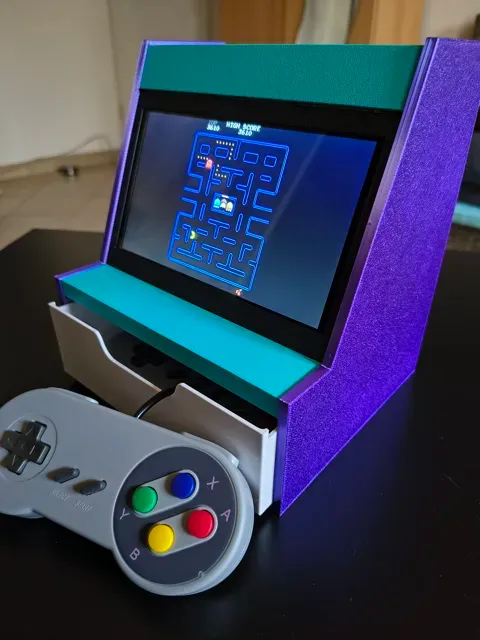

Der +++"RASPI ARCADE"+++,

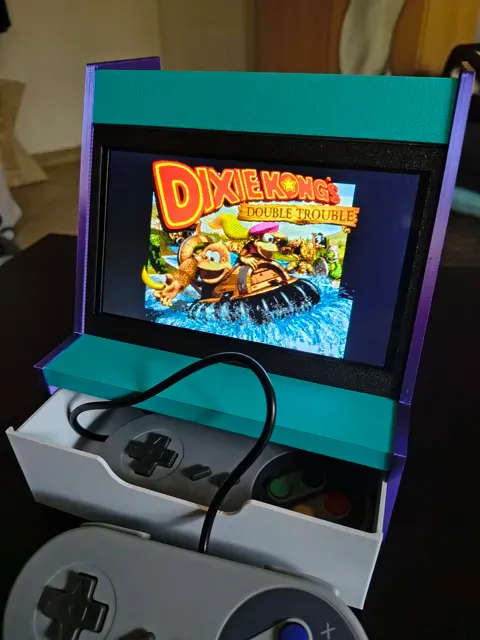

perfekt um Spiele aus vergangenen Tagen neu auferleben zu lassen, wann und wo Sie wollen.

Die Powerbank betreibt den Raspberry, dieser bietet wiederum genug Strom für Monitor und Lautsprecher. Die Controller über Usb brauchen nie aufgeladen zu werden.

So kann man alle möglichen Spiele aus früheren Tagen wieder erleben, sei es NES, SNES, Sega, NeoGeo oder andere.

2 Controller können in der Schublade aufbewahrt werden und die Powerbank wird innen drin verstaut.

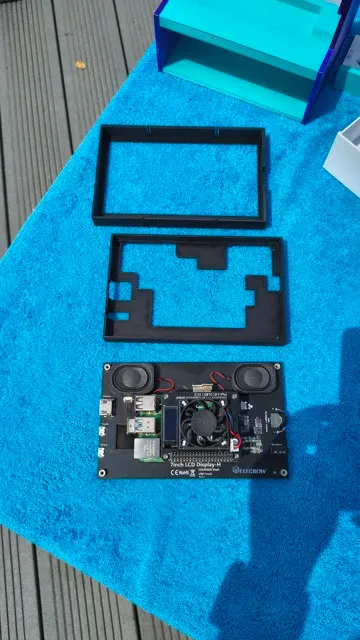

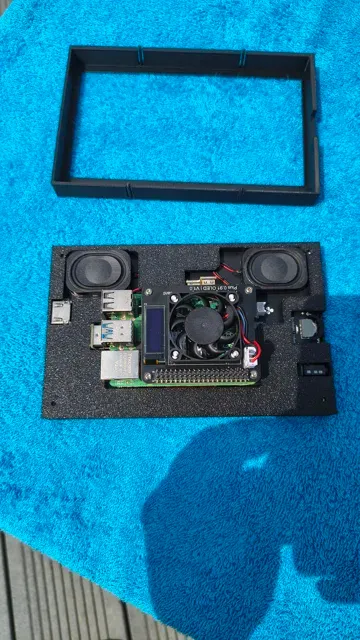

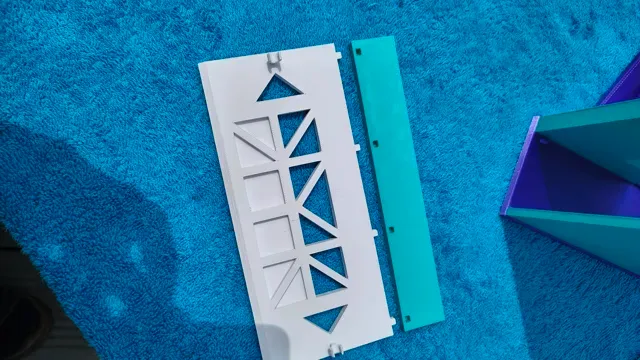

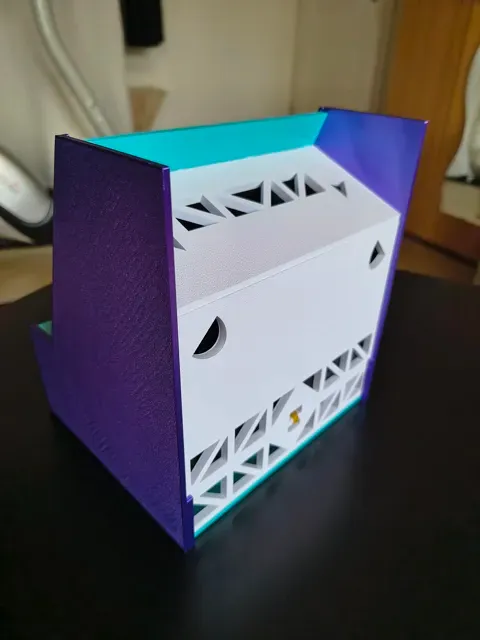

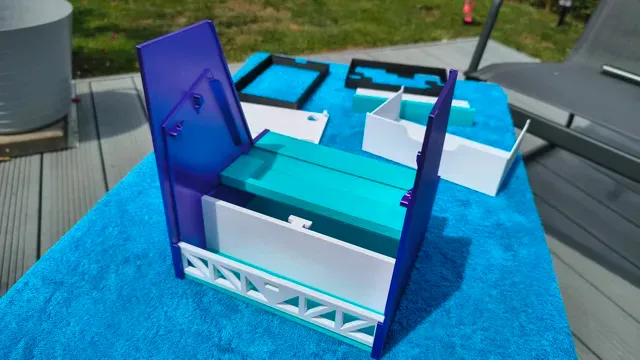

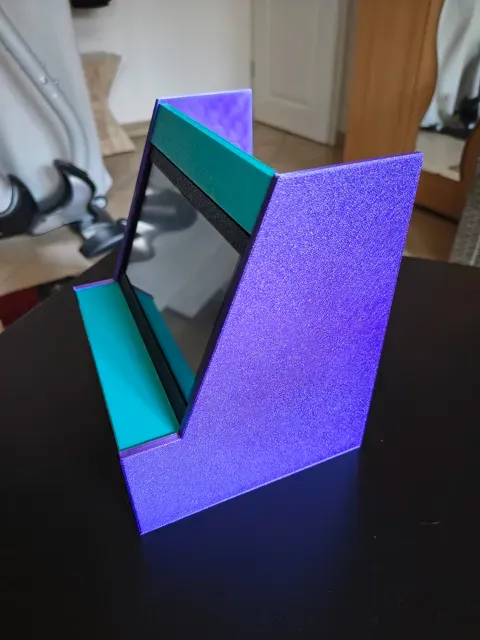

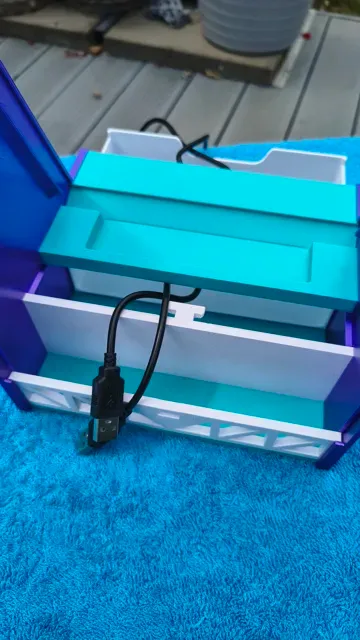

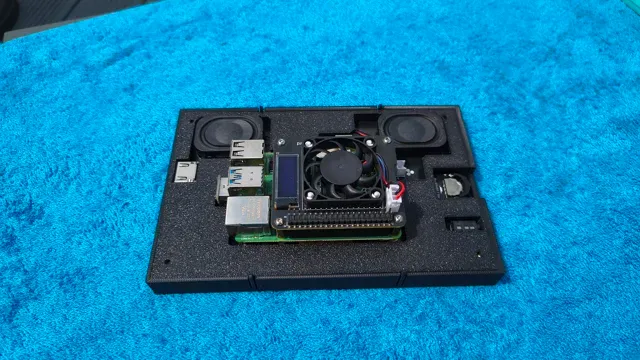

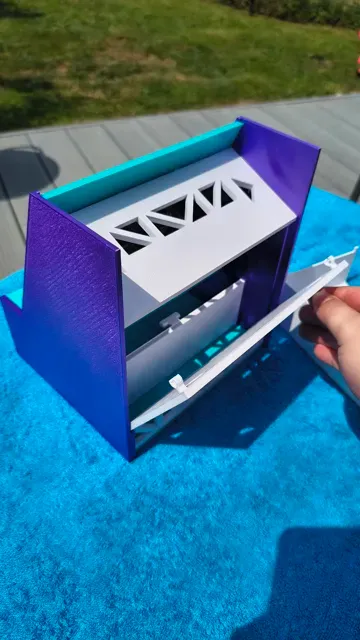

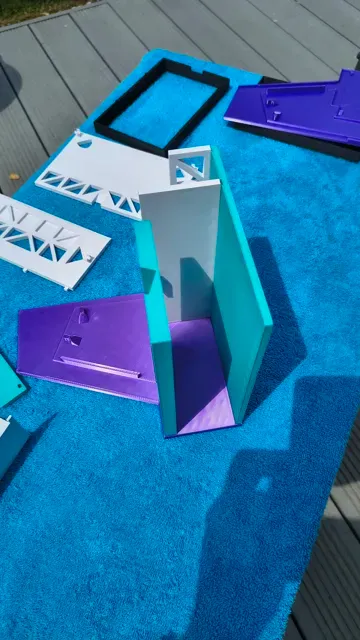

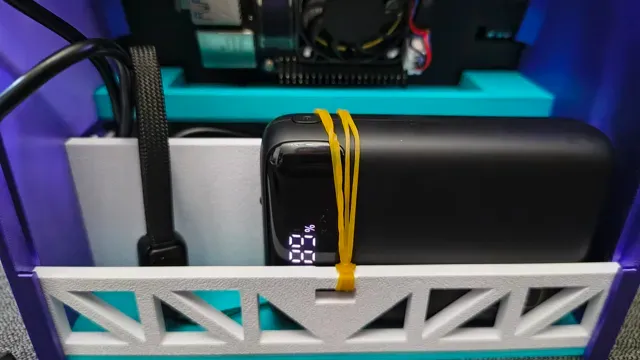

Der "Raspi Arcade" wird wie oben schon erwähnt mit einem Raspberry Pi 4 b betrieben der direkt an einem 7" Monitor montiert wird mit integrierten Lautsprechern, System ist Retropie oder andere wenn Sie möchten. Es werden keine Schrauben oder Magnete benötigt. Basis und Mittelteil werden an die Seitenwände geklebt, hinteres Panel und obere Abdeckung werden geclipst, so bleiben Innenleben (Raspberry, Bildschirm, Powerbank und Kabel) gut erreichbar und herausnehmbar. Ich habe eine Halterung mit eingebaut für ein Gummiband um die Powerbank zu befestigen, so bleibt sie an Ort und Stelle.

Auflistung aller zusätzlich benötigten oder optionalen Teile:

- Raspberry Pi 4 b (2gb oder 4 gb ram), ab zirka 50€ 2gb ram Version reicht für einfache Spiele. Für Psx und Dreamcast oder neuere Konsolen, würde ich die 4gb Version empfehlen.

- 7 Zoll Monitor mit 1024 x 600 Pixel Beispiele: auf Amazon verfügbar, je nach Angebot 35 - 65€ *Cuqi 7 Zoll IPS LCD Touchscreen 1024 x 600 (Amazon ASIN: B0D1C4XLNY ) *Elecrow Raspberry Pi Screen 1024 x 600 (Amazon ASIN: B08FWZWKHF )

*Lafvin 7 inch hdmi ips display raspberry (Amazon ASIN: B0CP939DZ2 ) (darauf achten dass es ein Monitor ist auf den man den Raspberry hinten drauf schrauben kann und Lautsprecher mit dabei sind)

- microSD Karte 32 - 256gb je nachdem wieviele Spiele Sie darauf haben wollen ab zirka 5€ im online-Handel

- Powerbank oder Netzteil mit usb-c Kabel mit mindestens 5V 3A (das Fach für die Powerbank im Raspi Arcade ist zirka 30x175x120mm) Powerbanks bis 30 mm Dicke passen rein.

- USB SNES Controller, ab zirka 10€ in meinem Fall von der Marke Rii auf Amazon, 2er Pack im Angebot gekauft für 7€

- 2x USB 90 Grad Winkel

- Gummiband oder ähnliches, fürs Fixieren der Powerbank

- Retropie * ist kostenlos auf deren Internetseite verfügbar: https://retropie.org.uk/download/

*für die die sich nicht auskennen, es gibt vorgefertigte Versionen mit Spielen die man einfach auf die microSD überträgt, in den Raspberry einsteckt und direkt loslegen kann. eine zuverlässige Quelle dafür ist arcadepunks.com . Es gibt unzählige Versionen mit unterschiedlich vielen Retrogames. Hier der Link für die Raspberry Pi 4 Versionen: https://www.arcadepunks.com/category/raspberry-pi-images/raspberry-pi-4-images/

Es gibt auch viele Videos dazu auf youtube.

Es ist möglich mit einigen Modifikation einen anderen Raspberry zu benutzen, beispielsweise den Pi Zero 2 w, der leistungsstark genug ist für NES, SNES, NEOGEO, Sega Mastersystem, Genesis. Wenn ich meine anderen Modelle fertig habe werde ich versuchen eine passende druckbare Version dafür zu erstellen falls es jemanden interessiert. (Für den Pi 3 model b gibt es auch solche plug and play Monitore mit den gleichen Maßen.)

+++AUFBAU ANLEITUNG+++
