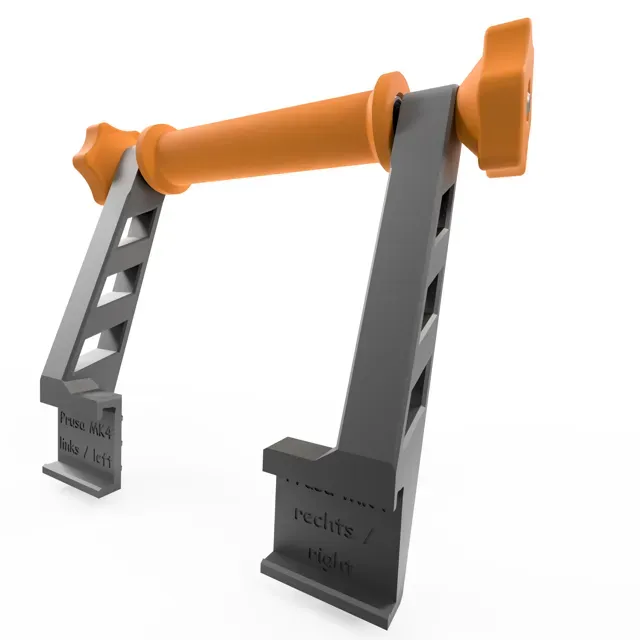

2KG Spoolholder radial ball bearing Prusa MK4

Unter Dateien finden Sie auch Druckdateien in denen der Halter links + rechts und 2 Sternmuttern gleichzeitige gedruckt werden. Dies spart etwas Zeit.

Für die Montage des Halters werden noch die folgenden Kaufteile benötigt:

2 Radialrillenkugellager 608 ZZ benötigt (siehe z.B. hier: https://www.amazon.de/gp/product/B08K936Y1Z/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1)

2 Sechskantmuttern DIN934 M8 (siehe z.B. hier: https://www.amazon.de/St%C3%BCck-Sechskantmutter-Muttern-Schraubenmutter-rostfrei/dp/B092X968BT/ref=sr_1_3_sspa?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=2UY2JPUGEE94M&dib=eyJ2IjoiMSJ9.6wBMeDlQHV-5pswx6abEKy25EDRDV2KAQlWHcSSinHrAf4ykIKp1MOAhRTrFuqnH0GGrowmFj2J__lYj_7mX5D65yukVeuXcBjbVQTVEnkyRhV7OE5oGNlK7aj91F9AqyJyflRGQA2phBl4DzZZeP8-u-EpyxRqYGX_s7vSiLVwqAVf0wSzrYwFv90R9sesGyz1JgI2x59W6SNb4J_VOE5822iv0Ao_tcUi_XDwaIc9j1LoRimhaUjjTjZg39nGdJplmrplaKews8bToz-1rj4vHwJw6EXKE_LIi2wR9T7Q.tmj6zux7ePxY3EytkuWcnSz_RDLZsnPrfL7V_s3LrZ4&dib_tag=se&keywords=sechskantmutter%2Bdin%2B934%2BM8&nsdOptOutParam=true&qid=1735503371&sprefix=sechskantmutter%2Bdin%2B934%2Bm8%2Caps%2C102&sr=8-3-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&th=1)

1 Gewindestange DIN976 M8 8.8 (siehe z.B. hier: https://www.amazon.de/HAUS-DACH-Gewindestangen-Stahl-verzinkt/dp/B087G4637F/ref=sr_1_3_sspa?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=LLV6ZA6XL05T&dib=eyJ2IjoiMSJ9.h2i8O312UPKLXcWJACm0v1OyjrgPmvBPhbH7rfxd1oPQmjYRCo_SH2H_hlhsjHgp3nxlJeVShfssD0LEVEyqqkgwOxVTZ2PWRBSc2vqlExPkcD4N5PAyXKJpFAjQ2CdlsjSY83O7YdZXgG00LVlz_xHVC1-FIC7VpHfil1d1AZjW1Aaynn4wl3GdxUFZpYtlxJQv6K10AvwHpGzqv0Lnj51HJwn8PNdd_uf2SGTRR1tP3dopoTDD4cvv3e0rsvhU-dommw539-xPLc4jH4StDOLkxWHK9KrOKlzHoXefkZE.ujHNSt0Tr9hNB_-19DMjgHZPHnggLxDs9eR84CVXVYY&dib_tag=se&keywords=Gewindestange%2BM8%2B8.8&nsdOptOutParam=true&qid=1735503543&sprefix=gewindestange%2Bm8%2B8.8%2Caps%2C114&sr=8-3-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&th=1)

Beim einsetzen der Sechskantmuttern in die Sternmuttern hilft auch etwas Klebstoff um die Sechskantmuttern zusätzlich noch etwas zu fixieren, falls diese zu locker sind.

Auf manchen Bildern ist auch ein modifizierte Filamentführung von mir zu sehen. Ihr findet diese unter folgendem Link: https://www.printables.com/model/1125993-filament-guide-for-2kg-spool-holder-for-original-p

Über einen Kommentar und/oder einen Make würde ich mich sehr freuen.

*** Update 30.12.2024***

Ich habe noch eine weitere Version (V2) der Sternmutter hinzugefügt. Bei dieser wird die Sechskantmutter während des druckes (der Drucker pausiert in der entsprechenden Schicht und der Druckkopf fährt weg) eingesetzt. Dies ergibt ein besseres Gesamtbild der Sternmutter. (mehr Informationen hierzu im Kurs “ Designprinzipien für den 3D-Druck von Teilen ”)

Ich habe vor dem einsetzen noch vorsichtig einen Tropfen Klebstoff auf die Seitenwand gegeben (Vorsicht das nichts aufs Druckbett und in den Bereich der noch bedruckt wird kommt).

Die Überdeckung der Sechskantmutter wurde mittels gestaffelten Schichten realisiert, da es bei den Testteilen mit Opferschicht recht schwer war die Opferschicht im Bereich des Loches sauber zu entfernen. (mehr Informationen hierzu im Kurs “ Designprinzipien für den 3D-Druck von Teilen ”)

Das Modell wurde mit einer Schlüsselweite von 12,95mm modelliert, dies passt für meinen Drucker / meine Einstellungen, muss aber evtl. für andere Drucker noch angepasst werden!

________________________________________________________________________________________________________________

Under files you will also find print files in which the holder left + right and 2 star nuts are printed at the same time. This saves some time.

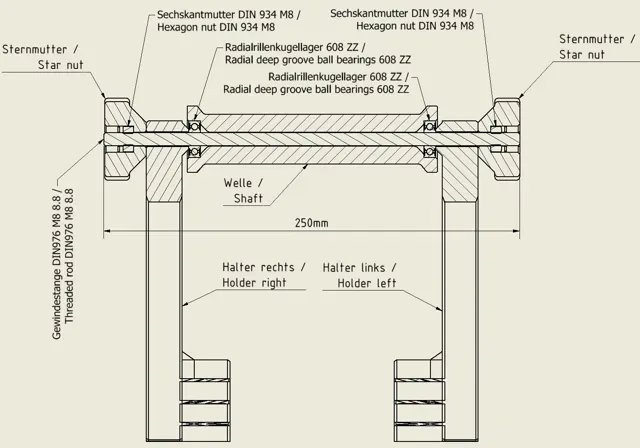

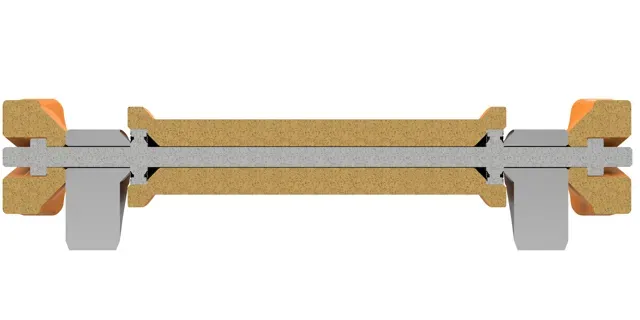

The following purchased parts are required for mounting the bracket:

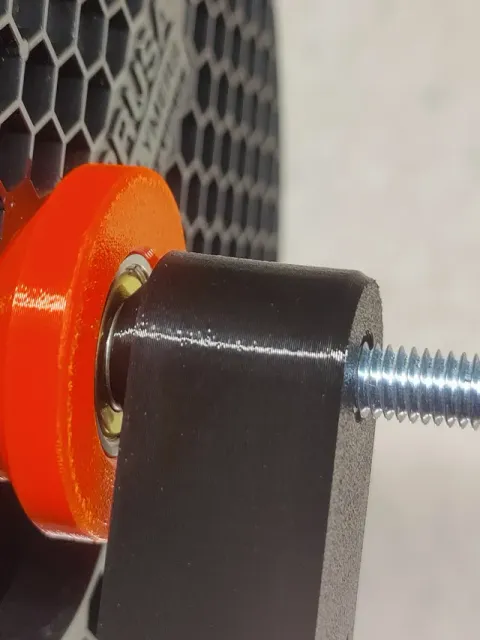

2 radial deep groove ball bearings 608 ZZ required (see e.g. here: https://www.amazon.de/gp/product/B08K936Y1Z/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1)

2 hexagon nuts DIN934 M8 (see e.g. here: https://www.amazon.de/St%C3%BCck-Sechskantmutter-Muttern-Schraubenmutter-rostfrei/dp/B092X968BT/ref=sr_1_3_sspa?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=2UY2JPUGEE94M&dib=eyJ2IjoiMSJ9.6wBMeDlQHV-5pswx6abEKy25EDRDV2KAQlWHcSSinHrAf4ykIKp1MOAhRTrFuqnH0GGrowmFj2J__lYj_7mX5D65yukVeuXcBjbVQTVEnkyRhV7OE5oGNlK7aj91F9AqyJyflRGQA2phBl4DzZZeP8-u-EpyxRqYGX_s7vSiLVwqAVf0wSzrYwFv90R9sesGyz1JgI2x59W6SNb4J_VOE5822iv0Ao_tcUi_XDwaIc9j1LoRimhaUjjTjZg39nGdJplmrplaKews8bToz-1rj4vHwJw6EXKE_LIi2wR9T7Q.tmj6zux7ePxY3EytkuWcnSz_RDLZsnPrfL7V_s3LrZ4&dib_tag=se&keywords=sechskantmutter%2Bdin%2B934%2BM8&nsdOptOutParam=true&qid=1735503371&sprefix=sechskantmutter%2Bdin%2B934%2Bm8%2Caps%2C102&sr=8-3-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&th=1)

1 threaded rod DIN976 M8 8.8 (see e.g. here: https://www.amazon.de/HAUS-DACH-Gewindestangen-Stahl-verzinkt/dp/B087G4637F/ref=sr_1_3_sspa?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=LLV6ZA6XL05T&dib=eyJ2IjoiMSJ9.h2i8O312UPKLXcWJACm0v1OyjrgPmvBPhbH7rfxd1oPQmjYRCo_SH2H_hlhsjHgp3nxlJeVShfssD0LEVEyqqkgwOxVTZ2PWRBSc2vqlExPkcD4N5PAyXKJpFAjQ2CdlsjSY83O7YdZXgG00LVlz_xHVC1-FIC7VpHfil1d1AZjW1Aaynn4wl3GdxUFZpYtlxJQv6K10AvwHpGzqv0Lnj51HJwn8PNdd_uf2SGTRR1tP3dopoTDD4cvv3e0rsvhU-dommw539-xPLc4jH4StDOLkxWHK9KrOKlzHoXefkZE.ujHNSt0Tr9hNB_-19DMjgHZPHnggLxDs9eR84CVXVYY&dib_tag=se&keywords=Gewindestange%2BM8%2B8.8&nsdOptOutParam=true&qid=1735503543&sprefix=gewindestange%2Bm8%2B8.8%2Caps%2C114&sr=8-3-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&th=1)

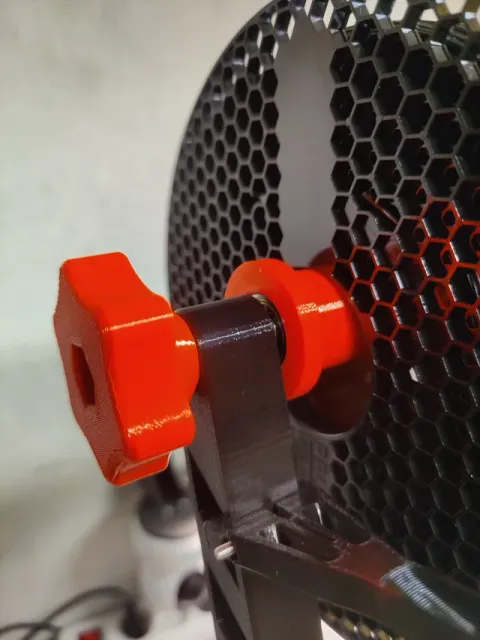

When inserting the hexagon nuts into the star nuts, a little glue also helps to fix the hexagon nuts if they are too loose.

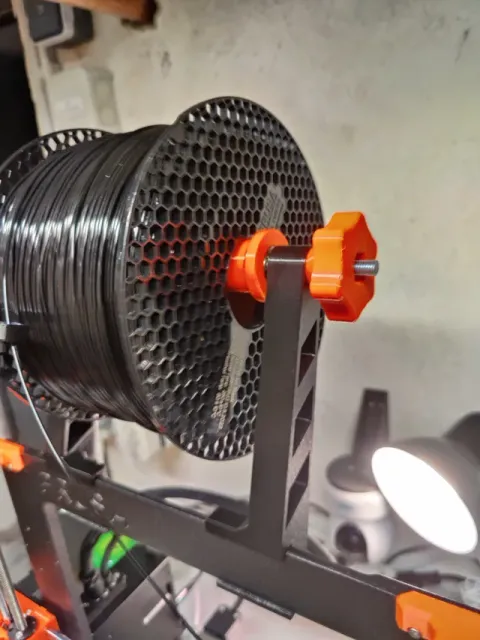

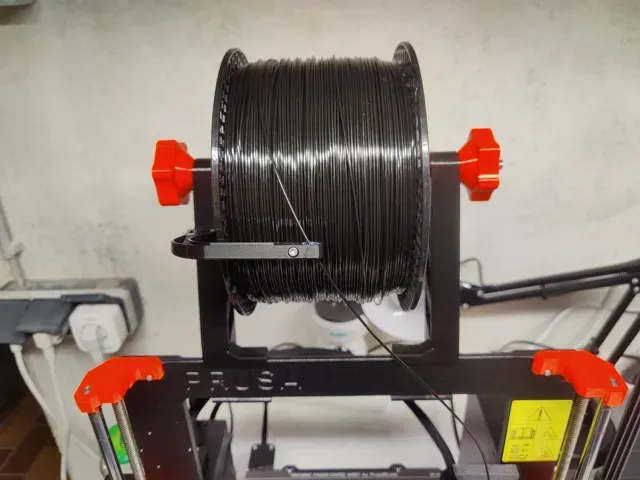

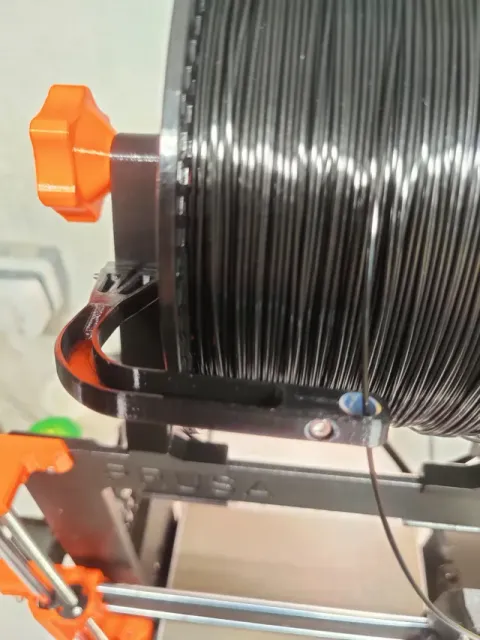

Some of the pictures also show a modified filament guide that I have made. You can find it under the following link: https://www.printables.com/model/1125993-filament-guide-for-2kg-spool-holder-for-original-p

I would be delighted to receive a comment and/or a make.

*** Update 30.12.2024***

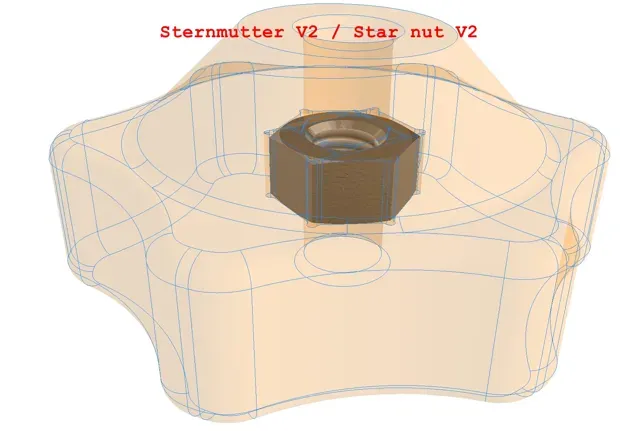

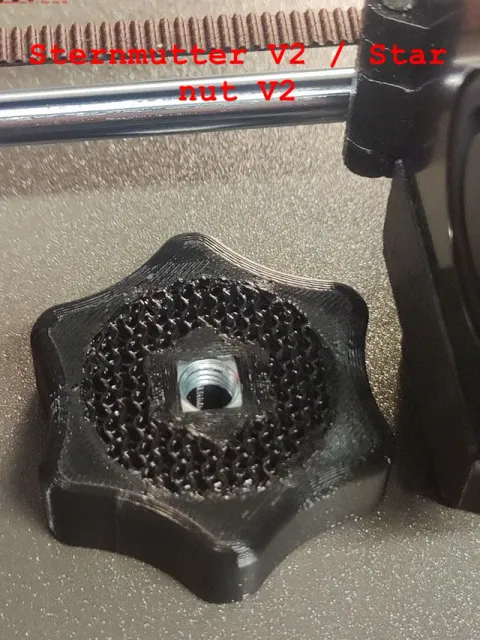

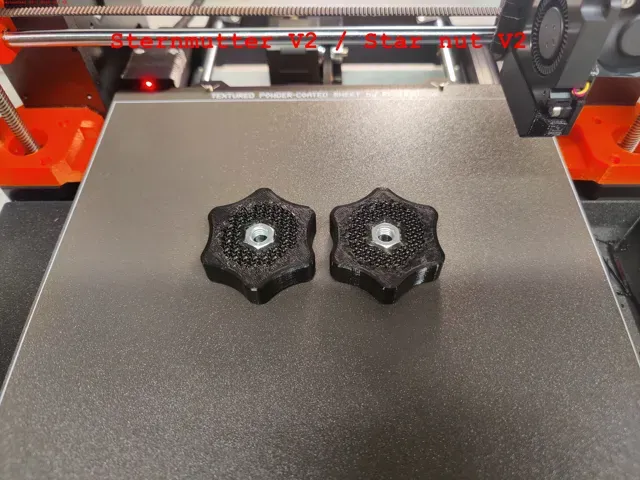

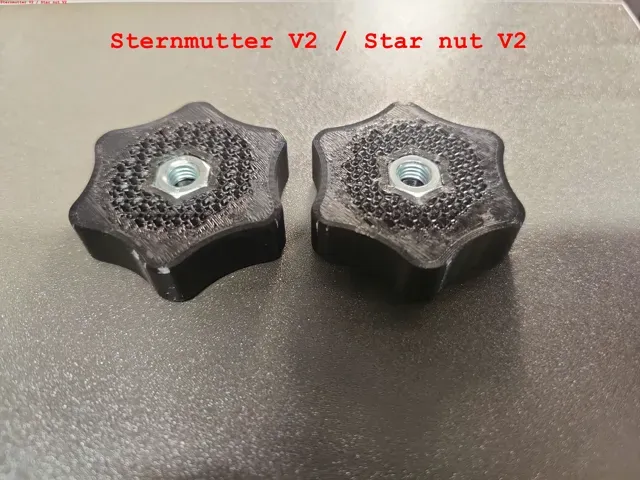

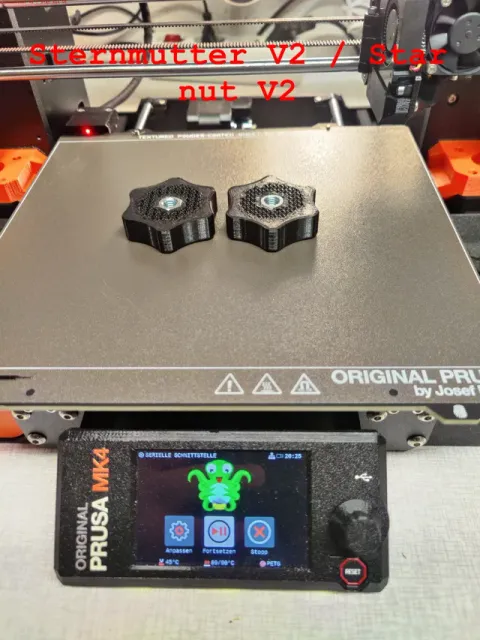

I have added another version (V2) of the star nut. In this version, the hexagon nut is inserted during printing (the printer pauses in the corresponding layer and the print head moves away). This results in a better overall appearance of the star nut. (more information on this in the course “ Design Principles for 3D Printed Parts ” )

I carefully applied a drop of adhesive to the side wall before inserting it (be careful not to get anything on the print bed and in the area that is still being printed).

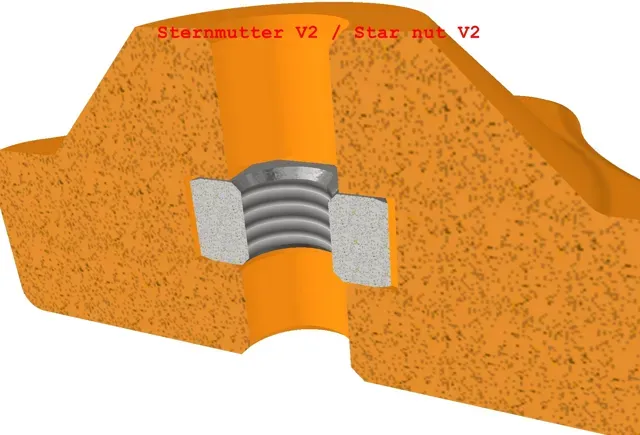

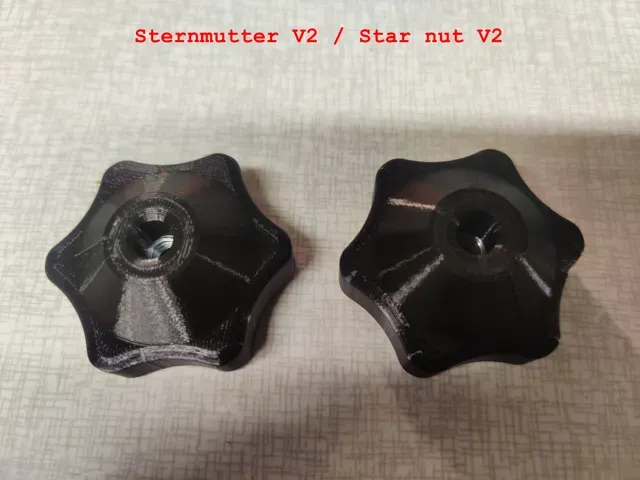

The covering of the hexagon nut was realised by means of staggered layers, as it was quite difficult to remove the sacrificial layer cleanly in the area of the hole on the test parts with a sacrificial layer. (more information on this in the course “ Design Principles for 3D Printed Parts ” )

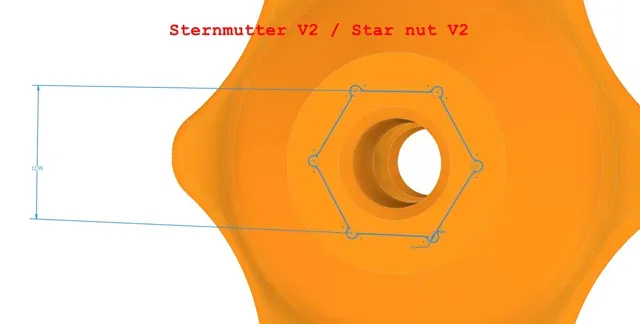

The model was modelled with a spanner width of 12.95mm, this fits my printer / my settings, but may have to be adapted for other printers!

Layer high 0,2mm

Perimeter 4

Infill-Typ Gyroid

Infill 20% - 25%

Material-Typ PETG

Material Prusament Jet Black & Prusa Orange
