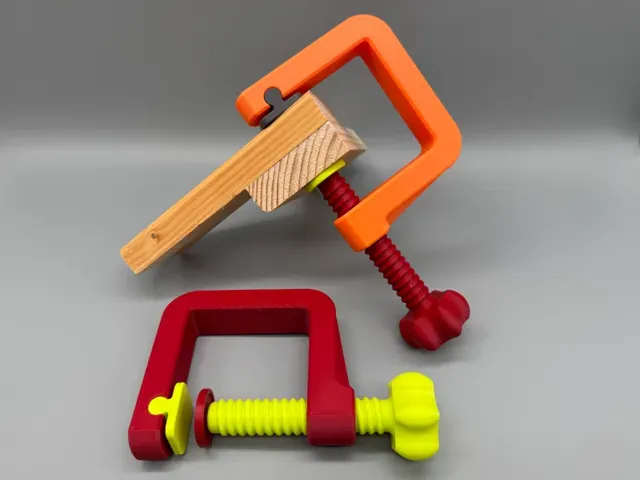

Parallel Schraubzwinge mit Parallelausgleich

Projekt Schraubzwinge für alle Druckertypen.

Beim Design wurde Hauptaugenmerk nicht nur auf Funktionalität und Stabilität gelegt, sondern auch dass die Schraubzwinge sehr einfach und ohne Vorkenntnisse zu drucken ist.

Vorteile:

- durchdachtes Design dank aktiven Praxiseinsatz - alle Teile sind ohne Stützmaterial zu drucken. - äußerst einfach Montage! Teile werden gesteckt und arretieren sich von selbst - durch Kugel.- und Druckteller werden Unebenheiten und nicht parallele Ebenen ausgeglichen Funktion und Design:

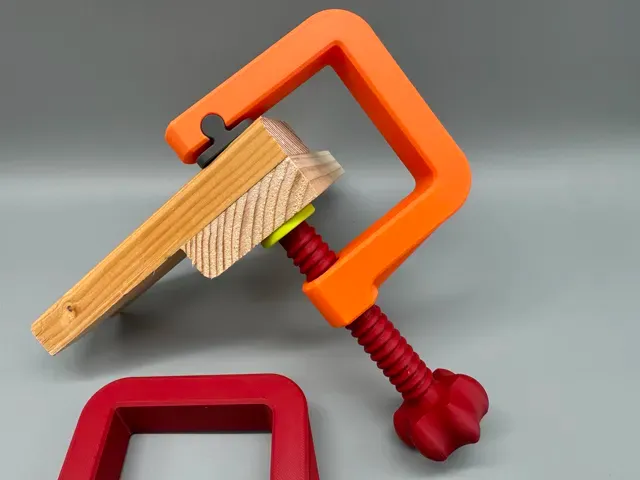

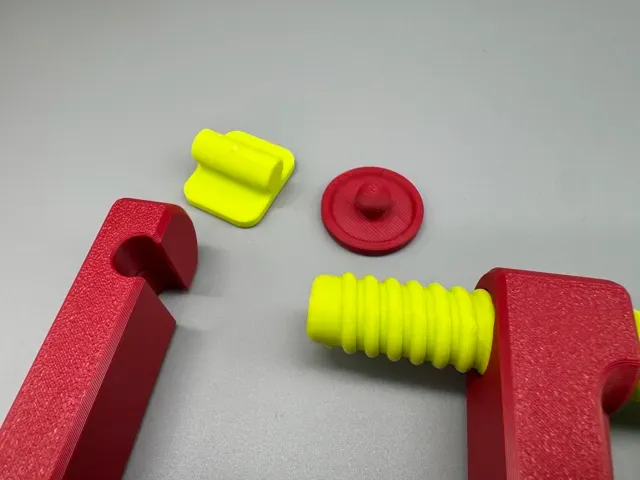

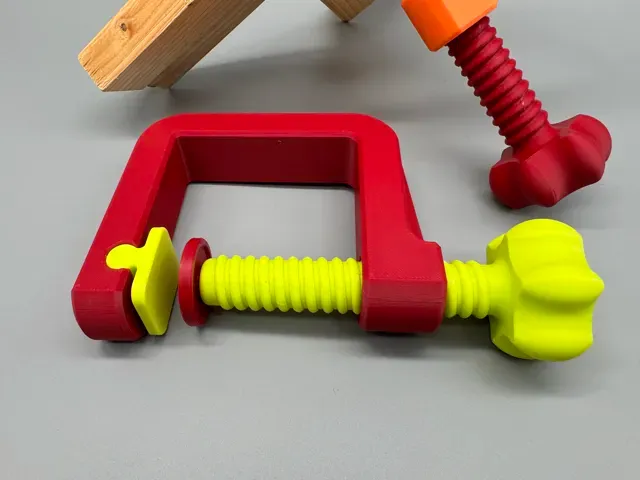

- die Zwinge hat bewusst keinen rechten Winkel sondern wurde 2° nach innen geneigt, dass dieser beim Anziehen der Schraube annähernd wieder einen 90° Winkel erreicht. - Auch wenn es unter oder über einen 90° Winkel hinausgeht, ist das überhaupt kein Problem, da der Spindelteller und die Druckplatte so gelagert sind, dass dieser Schrägen und Unebenheiten ausgleicht. - die Zwinge hat innen einen definierten elliptischen Hohlraum um eine zusätzliche Versteifung zu schaffen. - Spindel und Spindelteller sind  ebenfalls im Hohlraum verstärkt, so dass diese eine erhöhte Stabilität (vor allem an den Übergängen) aufweisen und nicht brechen. - die Druckplatte wird einfach auf die Zwingenschiene in die beiden Führungsnuten gesteckt und rastet mit einem Click sicher und fest ein. - der Spindelteller wird nachdem die Spindel durch den Spindelbock geschraubt wurde von oben mit der Kugel in die Spindel gedrückt bis dieser mit einem Click einrastet und sich frei drehen lässt. - die Druckplatte wird seitlich in die Zwinge gesteckt und rastet mit einem Click mittig ein. Material:

Zu verwendende Materialen sollen eine gewisse Steifigkeit aufweisen wie z.B. PLA.

Natürlich können auch Carbonfaser verstärkte Filamente etc. verwendet werden.

Maximale Spannstärke 58mm
