俯仰小台钳(坚固实用,无需五金件)

Сведения о модели

Площадка
MakerWorld
Цена
Бесплатно
Лицензия
PRIVATE-USE
Только для личного использования: печатать для себя, без продажи и распространения.
Форматы
STEP
  • 2 473 Лайки
  • 3 399 Загрузки
  • 1 481 Напечатали
  • 6 463 В подборках
  • 259 Бусты
  • 318 Комментарии
  • 0 Просмотры

Автор:Ms

Опубликована

Описание

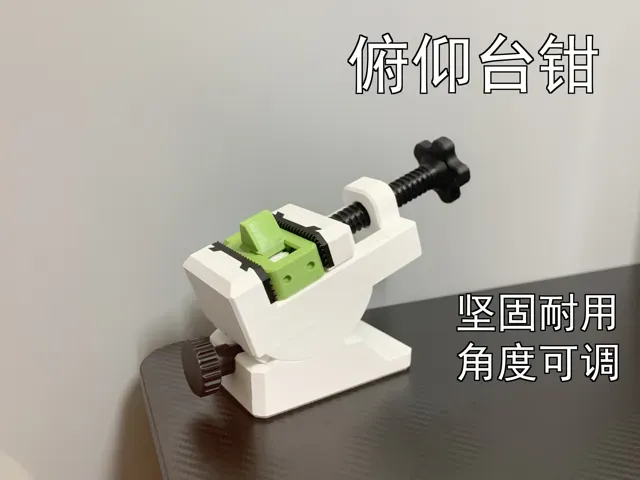

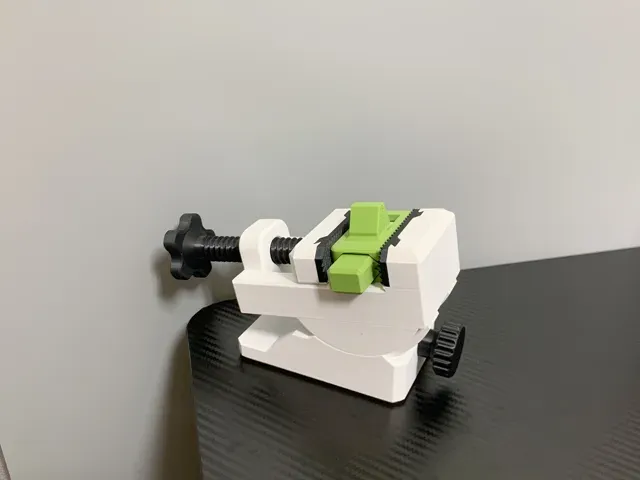

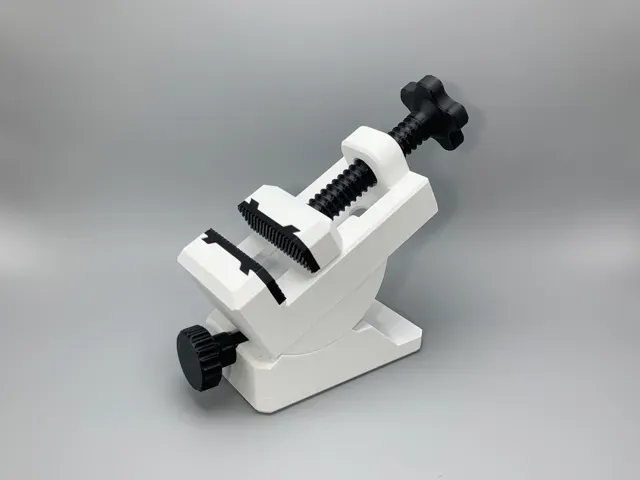

一个小巧方便的俯仰小台钳,为您的工具间增添一个实用的小工具。

开合范围为50mm,夹持宽度60mm,一定角度内可俯仰调节。

它具有实用性强、坚固耐用、无需五金件等特点。

特点:

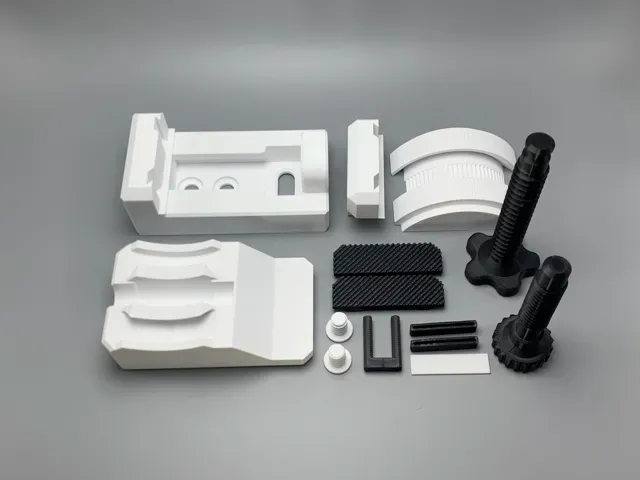

- 全打印件组装,全装配配合,零部件直观易组装。 - 无须支撑,强度高。 - 夹持范围50mm,宽度60mm,一定角度内俯仰。 - 可更换夹持面,可单独使用tpu打印。 - 整体顺滑无比,如想要更加顺滑,可在摩擦接触面以及螺栓处使用少量润滑油。

组装注意事项:

1、圆形滑台如不易插入,可更换插入方向尝试,一般无问题。

2、主螺栓插入时,稍微用力按一下按进滑块,然后在底部安装卡扣(卡扣如需取出可使用一字螺丝刀)

3、可更换夹持面不分左右,按照图示方式插入即可。

4、测试各项功能,可使用少量润滑油或者wd40等让其更加顺滑。

*模型部分零件使用私人公版模型制作,使用效果以及功能性都比较不错。经过多次测试,使其无论是功能性还是各种材料的适配性都是比较好的。

*我曾经打印过其他多种此类工具,但大多是为了实现功能而制作,并未考虑实际使用的环境以及是否坚固耐用,我在制作所有的模型时,首先考虑到的都是它是都值得别人打印,因为我知道在有些地区耗材的价格是比较高的,我坚决不允许因为我的问题导致别人浪费金钱,所以真正实用的功能性强的作品,是我一直追求的目标。

Руководства и профили печати

Профили печати и шаги

0.2mm layer, 2 walls, 15% infill 默认设置

进部分零件加强

dual color_0.2mm layer, 2 walls, 15% infill dual color sequence print

0.2mm layer, 2 walls, 20% infill All parts the same size, only rearranged on the A1 Mini bed.

Tilting Mini Vise – Strong 20% Infill & Fast Print Optimized print profile for the Tilting Mini Vise (Sturdy & Practical, No Hardware Required) model. This profile is fine-tuned for a fast yet durable print , making the vise highly functional for practical everyday use.

- ⏱ Estimated print time: ~4h 20m - 🧵 Material: optimized for Bambu PLA, works well with other tough filaments - 🏗 20% infill for increased strength and reliability under stress - ⚙️ Balanced settings for both speed and print quality - ✔️ Delivers a sturdy, practical tool without the need for extra hardware Perfect for makers looking for a useful and durable mini vise that can be quickly printed and used right away.
