adjustable filament spool holder

Verstellbarer Filamentspulenhalter

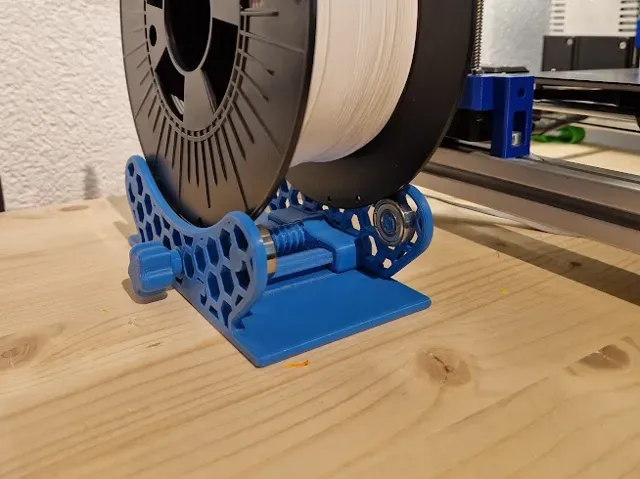

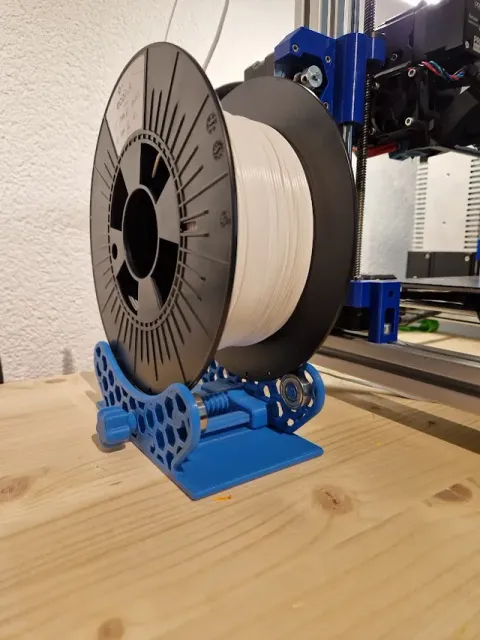

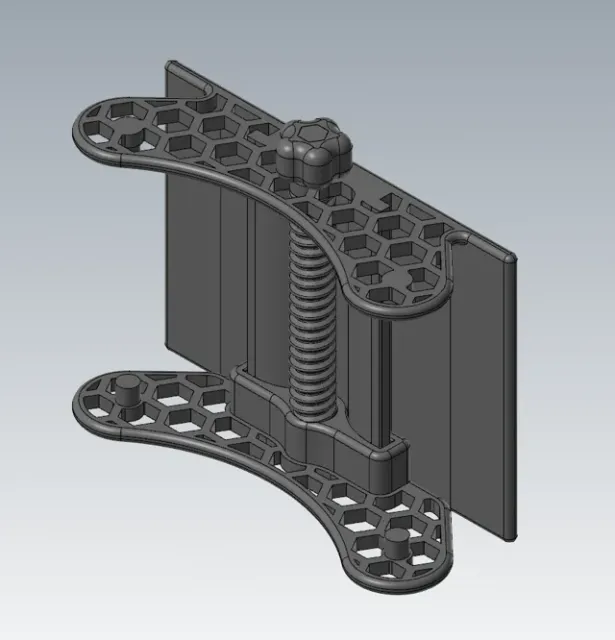

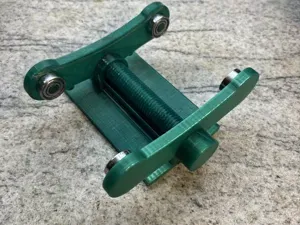

Dieser verstellbare Filamentspulenhalter besteht aus 4 gedruckten Bauteilen und 4 Kugellagern vom Typ 608ZZ (8 × 22 × 7 mm) . Die Konstruktion ist auf eine stabile und leichtgängige Lagerung der Filamentspule ausgelegt und lässt sich an unterschiedliche Spulenbreiten anpassen.

Boost Me Hat dir dieses Modell gefallen? Mit einem Boost unterstützt du mich dabei, weitere Projekte umzusetzen. Vielen Dank!

Es stehen zwei Grössen des Halters zur Verfügung:

- Schmälere Version für gängige Filamentspulen im Bereich von 0.25 bis 1 kg - Breitere Version für grössere und schwerere Spulen , welche ich selbst für 2 bis 3 kg Spulen verwende Hinweise zum Drucken

Beim Slicen wird empfohlen, Wandstärke und Infill im Bereich der Lagerzapfen möglichst zu erhoehen. Ist dies nicht sinnvoll oder nicht umsetzbar, sollten die Kugellager nicht mit Gewalt eingepresst werden.

Montagehinweise

- Die Kugellager (608ZZ) sollten mit etwas Kleber, idealerweise Sekundenkleber , fixiert werden, um einen sicheren Halt zu gewähren. - Ebenfalls sollte der Schraubenkopf oben auf dem Sechskant mit etwas Kleber fixiert werden, damit sich dieser im Betrieb nicht löst. - Nach korrekter Montage sitzen alle Teile stabil und der Halter funktioniert zuverlässig. Video

Montage und Druck sind in folgendem Video zu sehen: https://www.tiktok.com/@gruetler/video/7235627725468224795
