PLANETARIO MECÁNICO - TRASLACION Y ROTACION.

PLANETARIO MECÁNICO

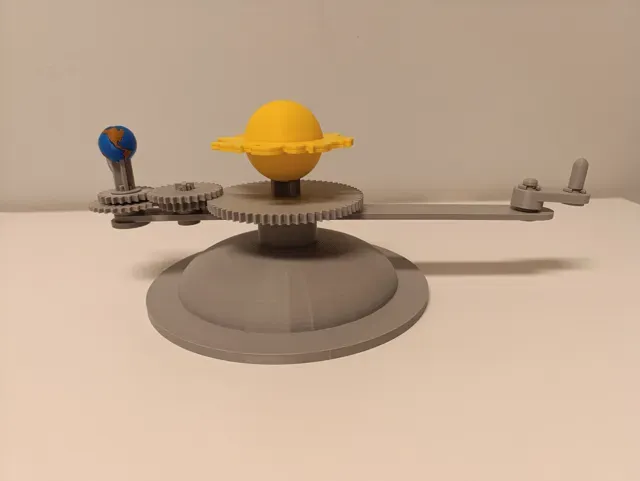

Les presento una representación de los movimientos de traslación y rotación de la Tierra y la Luna, creado especialmente para niños. Gracias a su estructura robusta y su mecanismo simple.

El proyecto tiene dos opciones, una sin, y otra con AMS. En la primera se deben imprimir:

- Mecanismos y base en color gris.

- Sol en color amarillo.

- Luna en color blanco o gris si se prefiere.

- Tierra en color azul. EN este caso, los continentes tienen cierto relieve, y se deberían pintar con acrílico o un rotulador permanente. De lo contrario, no se apreciara su movimiento de rotación.

En la segunda opción, tendremos en cuenta las siguientes particularidades:

- Tierra. Cuenta con un perfil propio, con líneas de altitud variable, para el que hace falta color azul, marrón y también blanco.

- Resto de piezas, están junto con el resto de elementos (excepto la tierra) en un único perfil, para el que necesitaremos: Amarillo para el sol, gris para la base y los mecanismos y blanco para la luna.

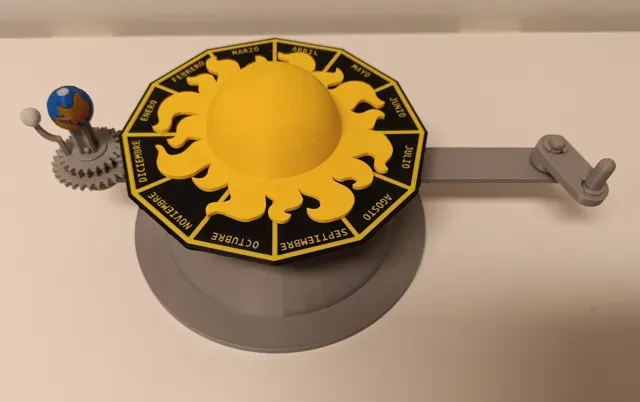

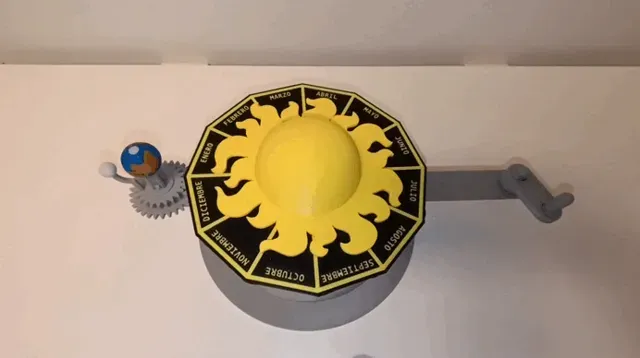

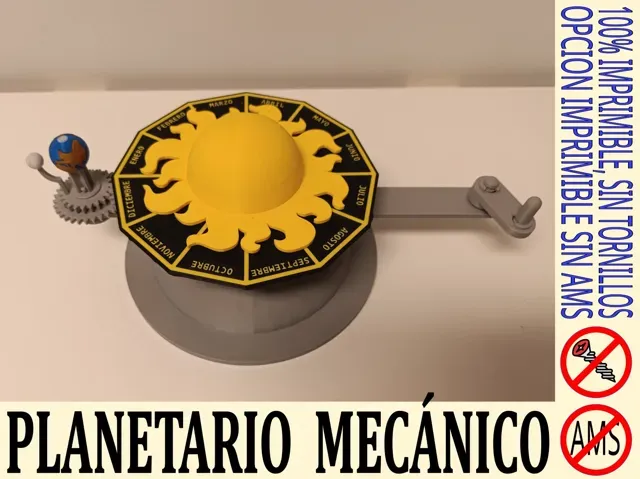

En este modelo, el sol es diferente que en el anterior, es de mayor tamaño, y solamente se imprime su mitad superior. La cual montaremos sobre el tablero de los meses del año.

MATERIALES:

Personalmente recomiendo imprimir el proyecto en PETG, ya que las piezas sufren con el movimiento, y el PLA podría quebrarse.

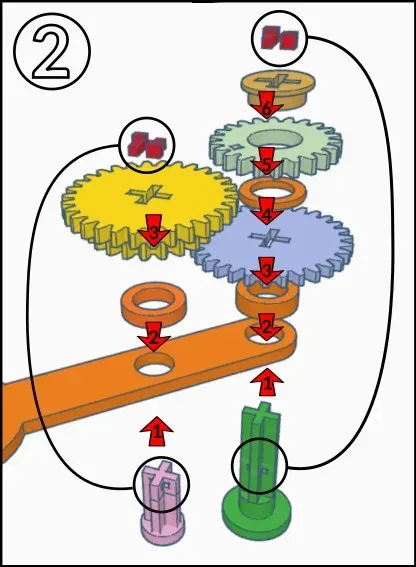

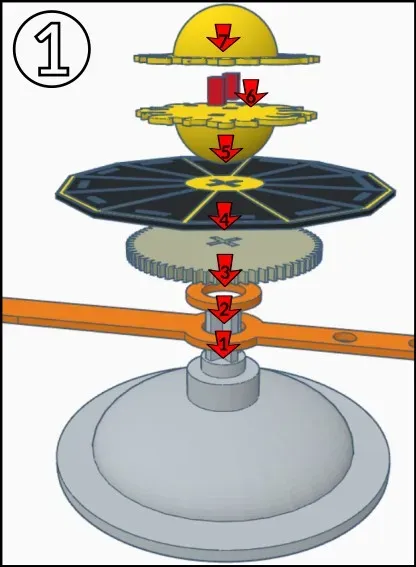

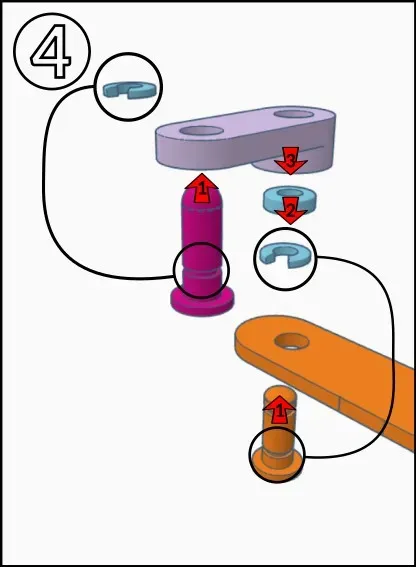

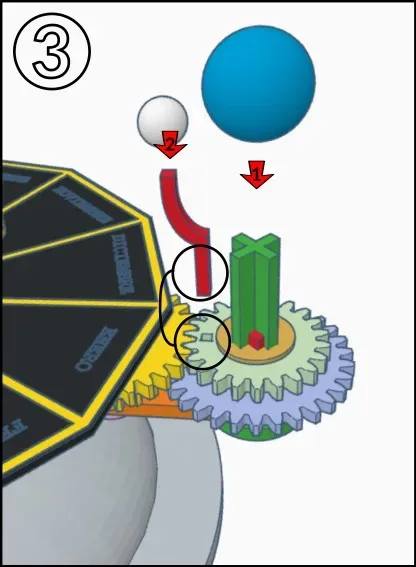

MONTAJE:

Para el ensamblaje no es necesario hardware adicional, pero se recomienda utilizar pegamento de contacto.

PRECAUCIONES:

Aunque el diseño esta pensado para niños, estos deben tener una edad adecuada para su manejo, ya que algunas de las piezas son pequeñas y podrían acabar tragándolas. Recomiendo que el mecanismo sea siempre accionado por un adulto, y que nunca se deje a los niños utilizarlo en solitario.

RECONOCIMIENTOS:

Este diseño es producto de una larga búsqueda de un modelo adecuado para niños de primaria y de la impresión de algunos de los que hay disponibles en línea. Y del hecho de que ninguno de ellos se ajustase, en mi opinión, a las características que debería reunir un modelo comprensible para edades tempranas. Por ello, finalmente decidí diseñar el mío propio, y aunque el modelo, a mi entender, no puede considerarse un derivado, si me justaría reconocer que para algunos de los elementos, o para el funcionamiento general, me he inspirado en otros existentes.

Armilaria de tres esferas (sin necesidad de herrajes) - Modelo de impresión 3D gratuito - MakerWorld

Simple Orrery Terrestre - Modelo de impresión 3D gratuito - MakerWorld

Además, para el globo terráqueo, he utilizado un modelo de tinguiverse con una licencia muy permisiva. Este modelo era un stl, y presentaba dificultades para colorearlo, por lo que he eliminado toda la malla, excepto el relieve de los continentes, he añadido una esfera en su interior, y lo he transformado en .obj para poder añadirle color fácilmente. Además también le he agregado en blanco los casquetes polares. Su enlace es: https://www.thingiverse.com/thing:5424258 . Le agradezco a su autor que lo haya compartido.
