Suporte de parede para filamento para AD5X

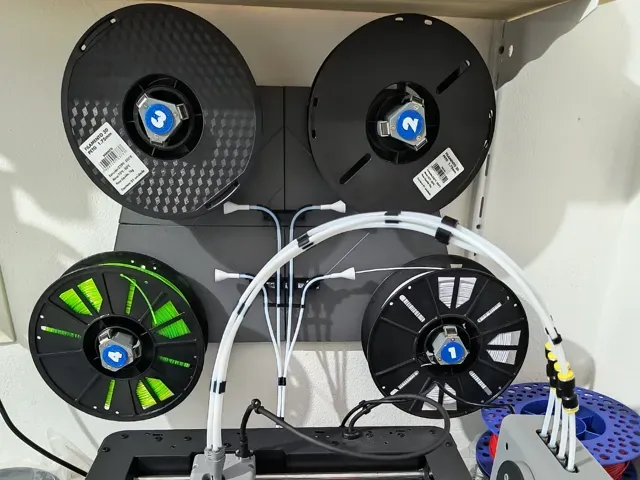

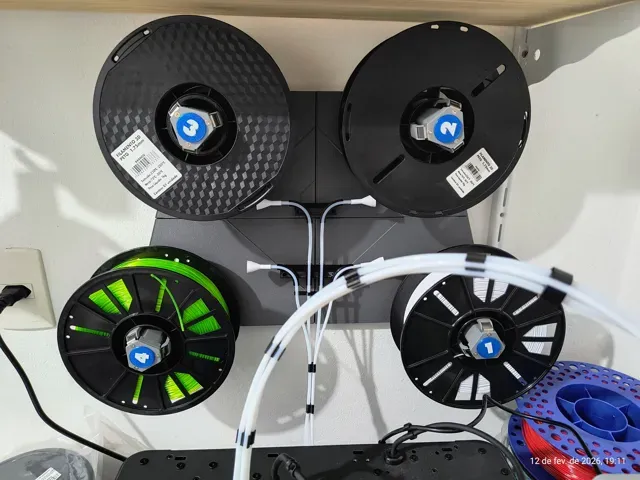

Projetei este suporte de parede para carretel/filamento para colocar minha impressora mais próximo a parede do lado direito. Fiz todo o projeto e depois dividi em 4 partes para impressão. O modelo que diponibilizei está mais usual do que o meu, que foi a primeira versão.

O encaixe está com folga de 0,2mm e pode ser colado ou não, visto que os parafusos de fixação, na parede, vão travar as partes.

O suporte roscado é parafusado no suporte da parede com 4 parafusos, exagerei, cabeça chata 2,5 x 16mm. Neste suporte parafusei as chapinhas que estão na lateral da impressora e suportam os spool's.

Junto postei um kit para organização dos tubos ptfe, com curvas para cada um dos carretéis.

Fico a disposição para ajustar algum detalhe e receber sugestões.

Espero que este projeto sirva para melhorar o layout de sua impressora.

Materiais:

16 parafusos  cabeça chata 2,5 x 16mm

4 buchas e parafusos para fixarna parede, usei buchas 6mm, pois era o que tinha disponível
