Halter für Solarmodul Ecoflow 450W Modul

Dies ist ein von mir erstellter Halter für von mir erworbene Ecoflow 450W Solarmodule. (30x35mm Profil)

Auf Wunsch habe ich noch ein 35x35mm und einen 30x30mm Halter hinzugefügt.

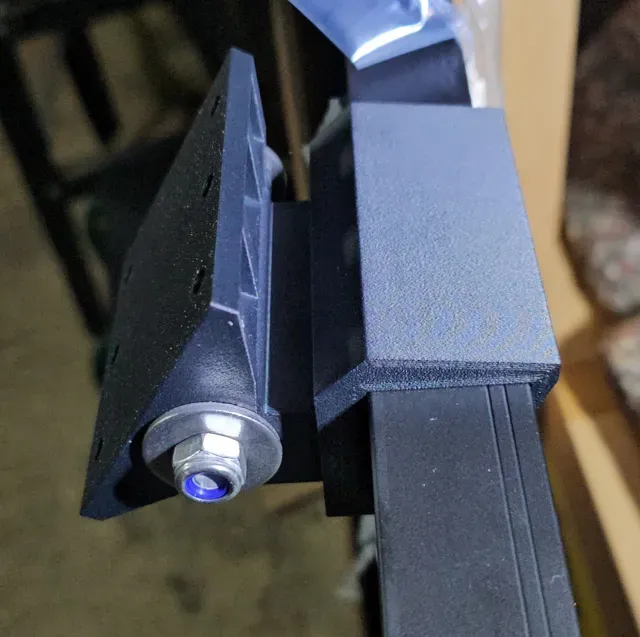

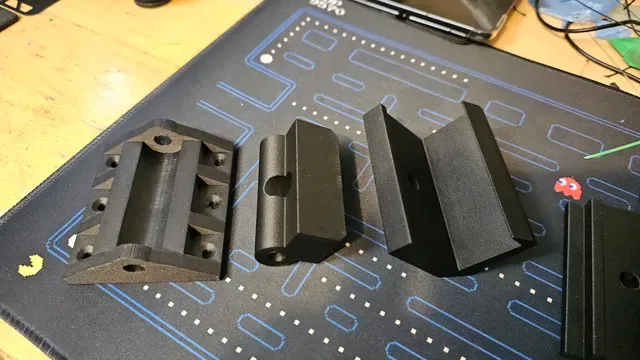

Das oberste Teil rastet in den Modulrahmen ein (Modulteil) und besitzt eine Rechteckige Aussparung mit Loch.

Das Mittelteil wird in die Aussparung eingefügt und kann in 2 Richtungen eingesetzt werden.

Dies ermöglicht sowohl waagerechte und senkrechte Montage mit viel Freiheit in der Winkelverstellung.

Das Loch ist Passend mit der vorhandenen Bohrung im Modul und ist passend für eine M8 Imbus oder Torx Schraube.

Das Mittelteil ist mit dieser Schraube mit dem Modulteil zu verschrauben (Mutter notwendig) (Die Schraube darf nicht zu lang sein!).

(man kann das Mittelteil vorher zur Fixierung freilich zusätzlich in das Modulteil einkleben)

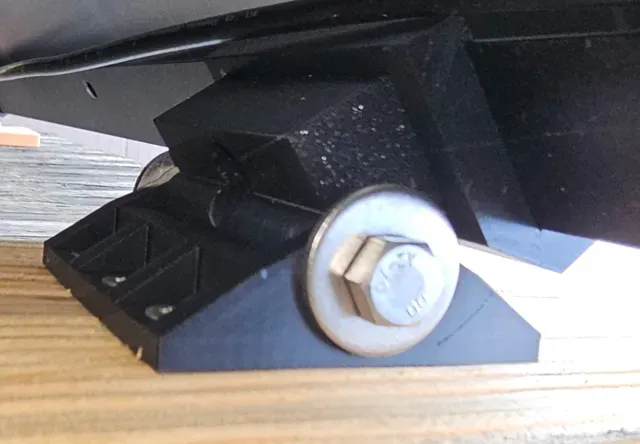

Das Mittelteil verfügt noch über eine Walze die das Drehgelenk darstellt.

Dies hat ein passendes Gegenstück im Fussteil.

Das Fussteil wird zuerst mit 6 Schrauben am Untergrund oder Wand verschraubt.

!Der Abstand zueinander ist der wie die Bohrungen am Modulrahmen sind!

(Auf ebener oder leicht schräger Fläche kann man auch den Halter provisorisch am Modul befestigen und die Löcher

des Fussteils anzeichnen. Zum festschrauben ist es einfacher das Fussteil vorher abzunehmen)

Die Mulde macht es einfach das Modul zu montieren. Man steckt es einfach mit Modul in die Fussplatte.

Das Modul kann dabei aufrecht stehen und die Zentrale Schraube durchgesteckt werden und mit einer Mutter fixiert.

Diese Schraube ist nur leicht anzuziehen damit das Gelenk sich noch bewegen kann.

Nach Fertigstellung der kompletten Montage kann diese Schraube noch etwas fest gezogen werden.

Danach kann es in die gewünschte Schräge gebracht werden und mit 2 hinteren Haltern verbunden werden.

Diese Arbeiten bitte zu zweit ausführen. Einer zum Halten des Moduls und einer für die Montage.

Pro Modul braucht man somit 4 dieser Halter. 2 sind auf der Druckplatte drauf.

Dazu 4 kurze M8 Schrauben und 4 lange M8 Schrauben.

Dazu 8 selbstsichernde Muttern und ich empfehle für die lange Schraube je 2 Unterlegscheiben (was 8 macht).

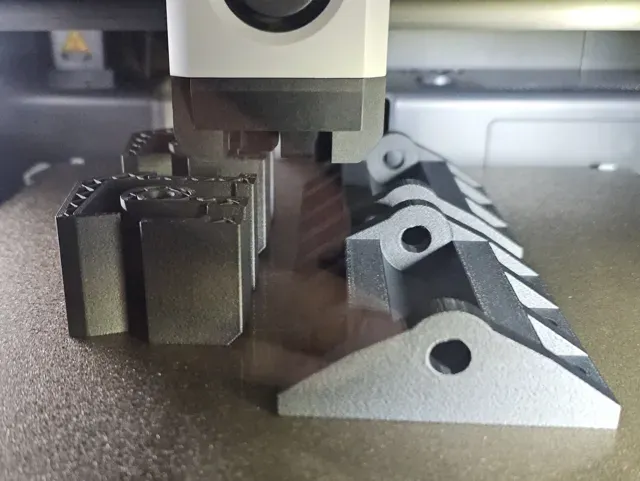

Gedruckt habe ich in ASA und ASA CF.

Ich hatte es ohne Skalierung gedruckt und passte. Je nach Filament könnten da aber Anpassungen nötig sein.

Mit 4 und 6 Wandlinien hatte ich es gedruckt.

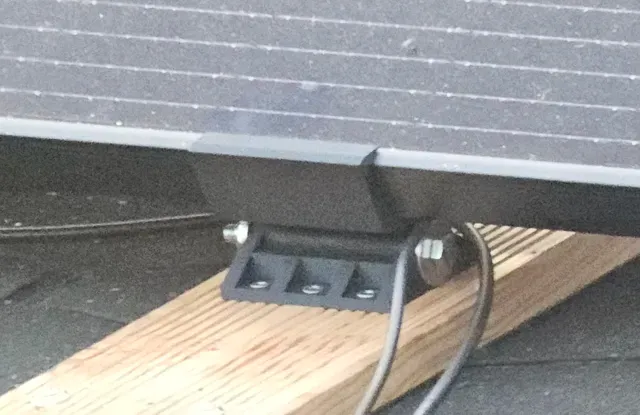

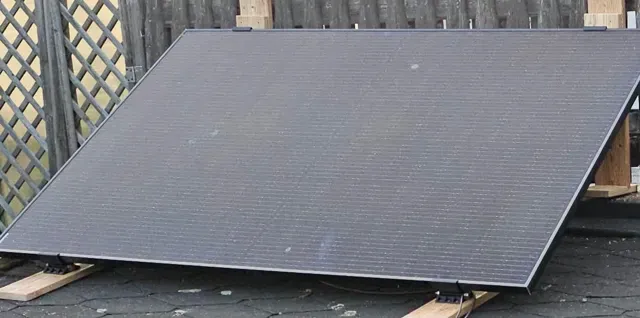

Ist bei mir nun seit August 2025 im Einsatz. (siehe Bild)

(War damals ein sehr frühes Projekt von mir wo ich noch wenig an Abkühlungsschrumpfung dachte,

bei ASA nutze ich heute in der Regel eine Skalierung von X=101%, Y=101% und Z=100,7%)

(Zum Testen wie es am Modul passt reicht ja ein Probedruck von etwa 10 Layern Höhe)

Viel Erfolg damit.
