Insert for H2S 10W Laser Module (+Box)

Je souhaitais disposer d'une boîte de rangement pour le module Laser de ma Bambulab H2S et pour cela j'ai créé cet insert que je pensais installer dans une boîte paramétrique trouvée sur MakerWorld. Comme je souhaitais une ouverture facile et des inscriptions personnalisées, j'ai finalement ajouté une boîte au projet.

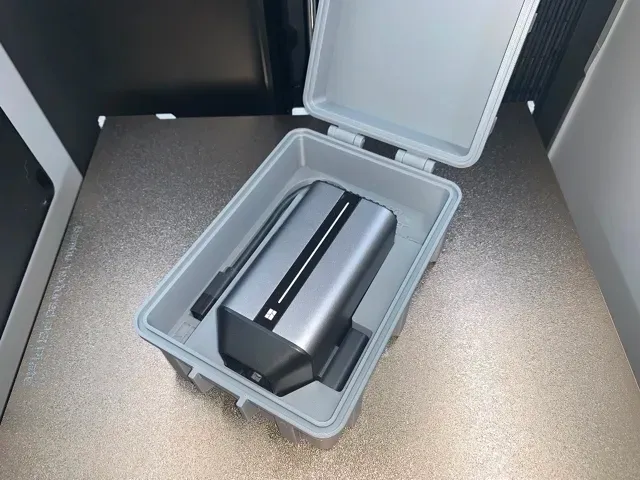

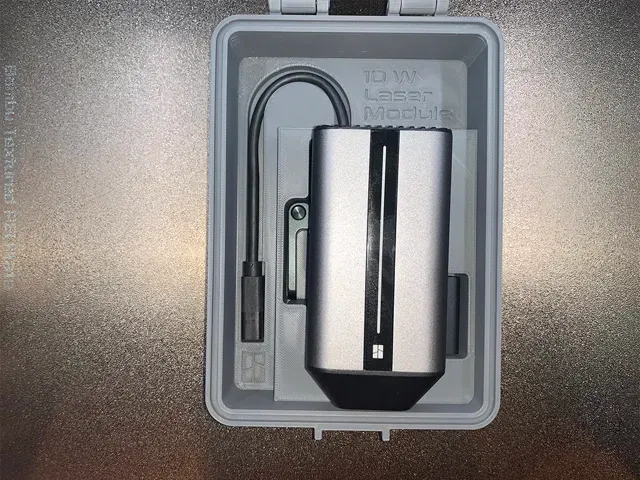

Cet insert et la boîte sont parfaitement adaptés pour un module laser 10 W pour Bambulab H2S. Ne me demandez pas si on peut y placer un module laser 40 W ou un module pour un autre modèle d'imprimante, je n'en sais rien. Faites l'essai et partagez en commentaires !

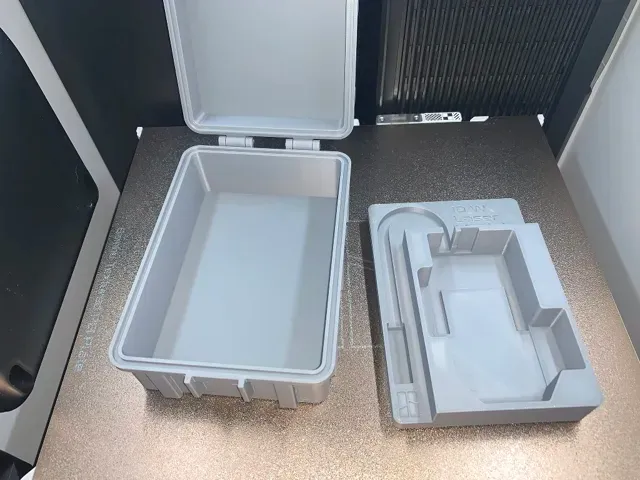

Vous pouvez n'imprimer que l'insert (deuxième plaque de construction) ou imprimer l'insert et la boîte à outils adaptée.

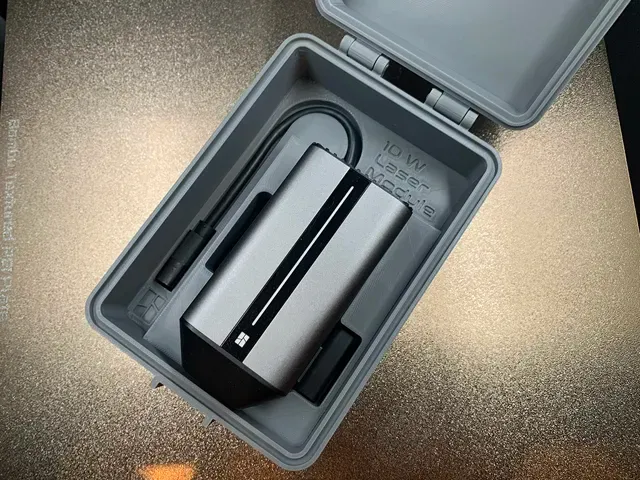

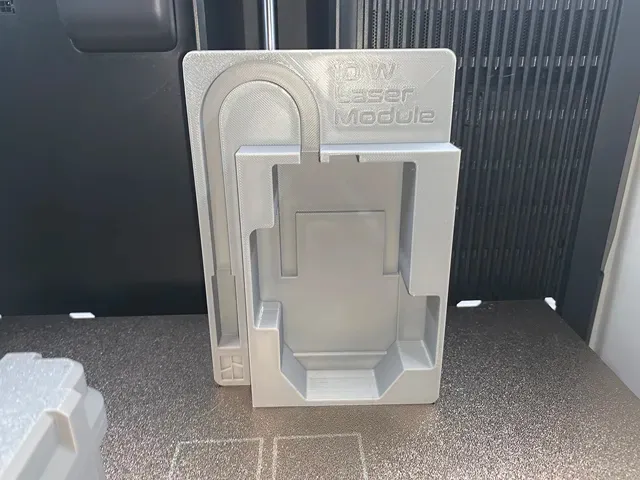

L'insert mesure 160 x 110 x 30 mm, les coins ont un rayon de 5 mm. Il est destiné à être inséré dans une boîte dont les dimensions intérieures sont de 160 x 110 x 63 mm, rayon des coins : 5 mm

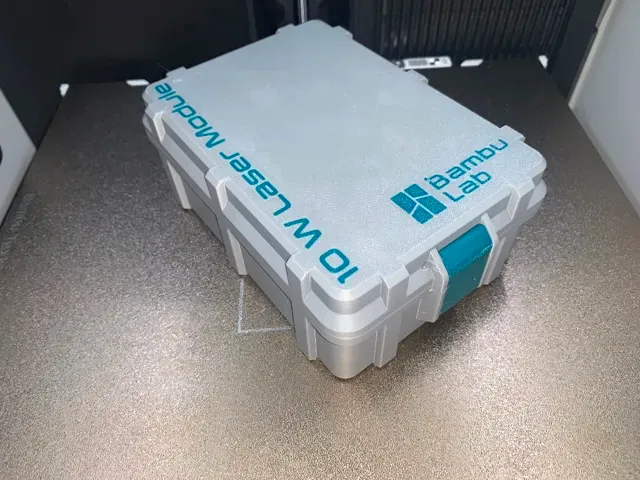

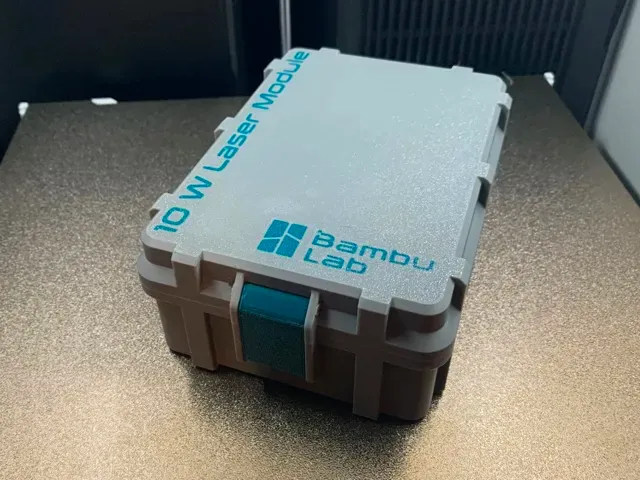

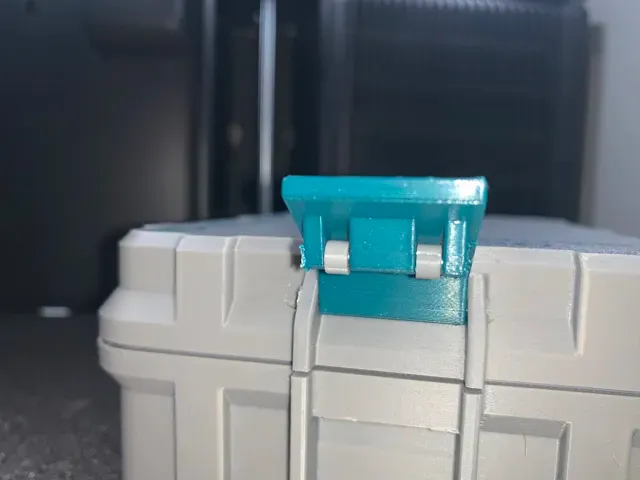

La boîte adaptée mesure 187 x 124 x 66 mm. Les charnières, le verrou et les roulettes du verrou doivent être reliés avec des bouts de filament 1,75 mm.

Comptez 4 heures pour imprimer l'insert seul, plus 9 heures pour la boîte.

Je joins le fichier source Fusion360 si vous souhaitez apporter des modifications au modèle.
